طريقة التشكيل: | تشكيل بالدلفنة على البارد بواسطة بكرات | مواد: | فولاذ منخفض الكربون وفولاذ إنشائي منخفض |
---|---|---|---|
قطر الأنبوب المستدير: | 12mm-25mm | قطر الأنبوب المربع: | 10 * 10 مم -20 * 20 مم |
سمك الأنابيب: | 0.2-0.4 مم | سرعة الصب: | 30-100 م / دقيقة |
وزن اللفة: | ≤1.0 ت | لحام: | 150KW عالية التردد لحام الحالة الصلبة |
تسليط الضوء: | مطحنة الأنبوب المربعة CE,مطحنة الأنبوب المربع بسماكة 0.4 مم,مطحنة الأنبوب المربع 0.2 مم |

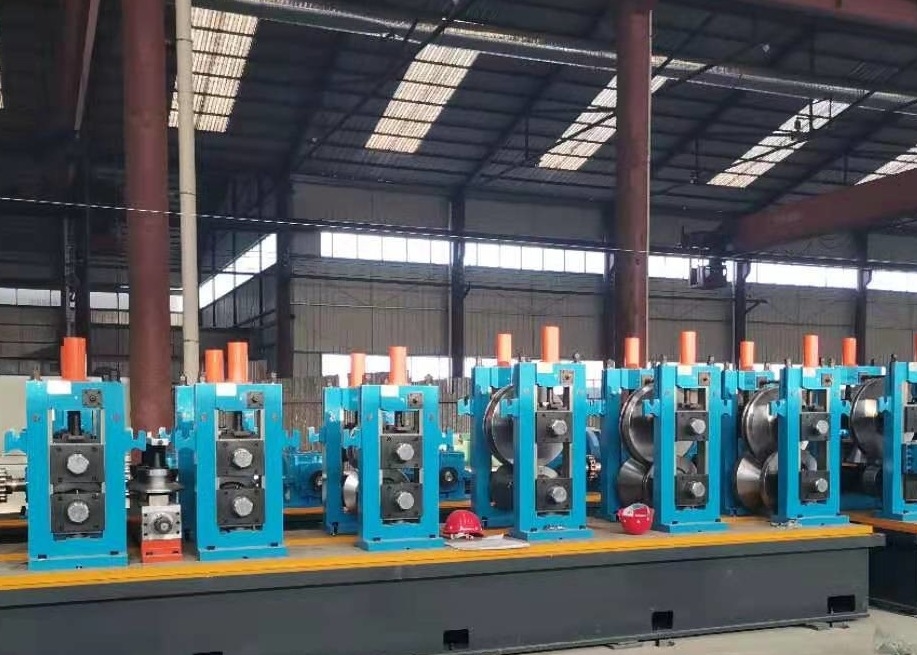

خط إنتاج الأنابيب عالية الدقة HG25
تم تصميم خط إنتاج الأنابيب عالية الدقة HG50 لإنتاج أنابيب ملحومة من الأنابيب المستديرة 12 مم -25 مم ، سمك 0.2-0.4 مم ، الأنابيب المربعة: 10 * 10 مم -20 * 20 مم 0.2-0.4 مم.والأنابيب المشوهة بالحجم المقابل.اعتماد تصميم تمرير لفة ، يمكن لخط الإنتاج تصنيع أنابيب فولاذية ملحومة بآلات ذات نوعية جيدة وتجميع عالي الدقة.
وفقًا للمبادئ التوجيهية لتصميم تحسين شخصية التشغيل والبيئة والسلامة وطابع الإنتاج ، وتقليل تكلفة الأسطوانة لضمان الكفاءة العالية ، يعتمد خط الإنتاج HG50 على تصميم ثقب نصف القطر.
(1) مطابقة لمعيار YB189-64
(2) المواد: فولاذ منخفض الكربون وفولاذ إنشائي منخفض
(3) الخواص الميكانيكية: σب≤520 ميجا باسكال ، σس≤ 365 ميجا باسكال
(4) عرض الشريط: 35-80mm
(5) سمك الشريط: 0.2-0.4 مم
(6) القطر الداخلي للملفات: φ480 ~ φ520mm
القطر الخارجي للملفات: φ1000 ~ φ1800mm
وزن الملف: ≤1.0T
(二) مواصفات الأنابيب الملحومة:
(1) أنبوب دائري: 12mm-25mm 0.2-0.4mm
أنبوب مربع: 10 * 10mm-20 * 20mm 0.2-0.4mm
(2) طول القطع الثابت: 4-12 م
(3) دقة قطع الأنابيب: 0-3 مم
تحميل الملف ← فك اللفة ← القطع واللحام ← المجمع الحلزوني الأفقي ← التشكيل ، اللحام HF ، إزالة الحواف ، التبريد ، التحجيم ، الاستقامة ← منشار القطع البارد STD ← الإرسال ← التعبئة ← التخزين
مقدمة موجزة لمطحنة درفلة الأنابيب عالية الدقة من المتفجرات من مخلفات الحرب
يتم استخدام خط إنتاج الأنابيب الملحومة ذات اللحام المستقيم عالي الدقة من سلسلة HG لإنتاج أنابيب فولاذية ملحومة بقطر من 7 مم إلى 508 مم وسمك الجدار من 0.4 مم إلى 20 مم.يمكنها أيضًا إنتاج أنابيب ذات أشكال خاصة ، مثل الأنابيب المربعة ، والأنابيب المستطيلة ، والأنابيب الإهليلجية ، وما إلى ذلك في نطاق معالجة الأنابيب الدائرية.خط إنتاج أنابيب المتفجرات من مخلفات الحرب هو منتج ذو خصائص تقنية متقدمة.تتبنى هذه الوحدة نظام تشكيل FFX و FF الأكثر تقدمًا في العالم ، وتختار برنامج تصميم التشكيل المتداول COPRA الألماني كوسيلة والتحقق النهائي من لفة دليل التصميم.شكلت الوحدة مزايا السطح الصلب المستقر وعالي الجودة ، والمواصفات سهلة التغيير ، والتكنولوجيا المتقدمة ، والمعدات الموثوقة وعملية الإنتاج المثالية.
مطحنة أنبوب المتفجرات من مخلفات الحرب موديل آخر
نموذج | نطاق القطر | سماكة الأنبوب | سرعة الصب (م / دقيقة) | قوة المحرك (KW) | المجال الميكانيكي (م³) |
HG20 | 8-20 ملم | 0.3-1 مم | 30-120 | 55 | 7 × 50 |
HG32 | 12-32 ملم | 0.3-2.0 مم | 30-120 | 75 | 7 × 50 |
HG50 | 16-50 مم | 0.8-2.5 مم | 30-110 | 110 | 7 × 60 |
HG60 | 20-60 مم | 0.8-3 مم | 30-100 | 132 | 7 × 65 |
HG76 | 12-76 ملم | 1-3 مللي متر | 30-100 | 320 | 8 × 80 |
HG89 | 32-89 مم | 1-4 ملم | 30-80 | 350 | 8 × 80 |
HG114 | 45-114 ملم | 1.5-5.0 مم | 30-60 | 400 | 10 × 100 |
HG165 | 60-165 ملم | 3-7 مللي متر | 30-50 | 600 | 10 × 110 |
HG219 | 114-219 ملم | 4-8 ملم | 20-40 | 800 | 12 × 150 |
HG273 | 114-273 ملم | 4-10 ملم | 15-30 | 1000 | 18 × 160 |
HG325 | 165-325 ملم | 4-12 ملم | 10-30 | 1200 | 18 × 180 |
HG426 | 165-426 ملم | 4-16 ملم | 8-25 | 1400 | 18 × 180 |
HG508 | 219-508 مم | 4-20 ملم | 8-20 | 2000 | 21 × 180 |
