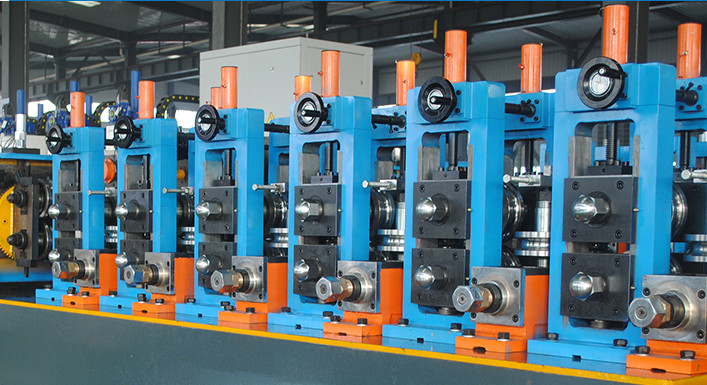

Hg60x60x3 مطحنة الأنابيب الملحومة عالية التردد السيارات حسب الطلب

Hg60x60x3 مطحنة الأنابيب الملحومة عالية التردد السيارات حسب الطلب
Hg60x60x3 مطحنة الأنابيب الملحومة عالية التردد السيارات حسب الطلب Hg60x60x3 مطحنة الأنابيب الملحومة عالية التردد السيارات حسب الطلب

صورة كبيرة :  Hg60x60x3 مطحنة الأنابيب الملحومة عالية التردد السيارات حسب الطلب

تفاصيل المنتج:
مكان المنشأ: خبي
اسم العلامة التجارية: TengTian
إصدار الشهادات: CE, ISO9001, BV
رقم الموديل: HGF60
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 مجموعة
الأسعار: Negotiate
تفاصيل التغليف: تصدير التعبئة للماء وصالحة للإبحار.
وقت التسليم: 60 يوم عمل
شروط الدفع: L / C ، T / T
القدرة على العرض: 50 مجموعة / سنة
مفصلة وصف المنتج
وزن الملف: ≤5.0 ت سمك اللفة: 1-3 مللي متر
عرض الملف: 80-240 ملم القطر الداخلي: φ480 ~ φ510 ملم
القطر الخارجي: φ 1000 ~ φ1800 مم سرعة: ماكس 100 م / دقيقة
ضمان: سنة واحدة مادة: منخفض الكربون HRC
تسليط الضوء:

مطحنة الأنابيب الملحومة عالية التردد 60 × 60 مم

,

مطحنة الأنابيب الملحومة عالية التردد 3 مم

,

مطحنة الأنبوب الملحومة عالية التردد المخصصة

المعلمات والمواصفات الرئيسية:

  • مادة تحديد:
مطابقة لمعيار YB189-64
مادة فولاذ منخفض الكربون وفولاذ إنشائي منخفض
الخواص الميكانيكية σb≤380Mpa ، σs≤275MPa
عرض الشريط 80 240 ملم
سمك الشريط 1.0 ~ 3.0 مم
معرف الملفات Φ508 مم
التطوير التنظيمي للملفات φ1800 مم
وزن الملف ≤3T




  • مواصفات الأنابيب الملحومة



حجم الأنبوب المربع 19.1 × 19.1-50.8 × 50.8 مم
حجم الأنبوب المستطيل 19.1 × 38.1-25.4 × 76.2 ملم
سماكة الأنبوب 1.0-3.0 مم
طول الأنبوب النهائي 6-12 م
دقة قص الطول ± 2 مم
سرعة التشكيل 40-100 م / دقيقة




  • امدادات الطاقة والمياه والهواء



قوة حجم الطاقة للخط حوالي 450 كيلو واط
مصدر الطاقة 480 فولت / 60 هرتز / 3 مراحل
تداول مياه التبريد تدفق 20T / ساعة ~ 30 T / ساعة
حجم البركة 30 م3
هواء مضغوط تدفق 5 م3/ دقيقة
ضغط 5 11 كجم / سم2




  • تتطلب ورشة العمل:



عرض 6 أمتار وطول 70 مترًا وارتفاعًا على الأقل 5 أمتار من قضبان السقف إلى الأرض.


ثالثا.كل معلمات الجهاز والمواصفات:

(1) آلة تفكيك لفافة المخروط المزدوج

Hg60x60x3 مطحنة الأنابيب الملحومة عالية التردد السيارات حسب الطلب 0

إن آلة فك اللفافة هي من هيكل التمدد المزدوج والمغناطيس الكابولي.يحتوي على جزئين رئيسيين: الجسم الرئيسي والقاعدة الثابتة.الجسم الرئيسي مجهز بنظام يدوي لتلبية احتياجات التمدد والتقلص والكبح للمغياض

.

OD للملف φ1800 مم
معرف الملف Φ508 مم
عرض الشريط 80-240 ملم
سمك الشريط 1.0-3.0 مم
وزن الشريط ماكس 3.0 تي
نوع التوسع كتيب
فترة راحة القيادة الهوائية





(2) القص التلقائي واللحام

Hg60x60x3 مطحنة الأنابيب الملحومة عالية التردد السيارات حسب الطلب 1 آلة لحام القص هي وحدة مهمة لمعدات خط مطحنة الأنابيب ، وتستخدم بشكل رئيسي لقطع رأس الشريط الفولاذي غير العادي أو التجربة ، ثم توصيل آخر تجربة لشريط الصلب مع رأس الشريط التالي لضمان استمرار المعالجة.
عرض الشريط 80-240 ملم
سماكة اللحام 1.0-3.0 مم
نوع القطع هيدروليكي
وضع اللحام تلقائي
الضغط الهوائي 0.5 ميجا باسكال
دورة العمل بحد أقصى 300 ثانية









  • تراكم حلزوني
Hg60x60x3 مطحنة الأنابيب الملحومة عالية التردد السيارات حسب الطلب 2
  • تستخدم هذه الآلة بين آلة لحام القص والإطار الرئيسي (آلة تشكيل الحجم).وتتمثل وظيفتها في نفاد الشريط السابق ، ويتم تحضير الشريط التالي من الإنتاج المستمر للآلة الرئيسية (آلة التحجيم) في غضون فترة زمنية ويتم تخزين الشريط الكافي من الفولاذ.
  • تتكون هذه الآلة بشكل أساسي من إطار أسطوانة توجيه التغذية ، وجهاز تغذية المشبك ، وتجميع جسم اللولب ، وجهاز التفريغ ، وجهاز التحكم الكهربائي.
  • جهاز التغذية: يتكون بشكل أساسي من إطار ، ومحرك ، وفرامل ، وعمود محرك عالمي لمخفض ، وبكرة قرصية ، ونظام هوائي لأسطوانة التوجيه.يمكنها تغذية الحزام الفولاذي في الحلقة.عندما تحتاج التغذية إلى التوقف ، يمكن للفرامل إيقاف دوران المحرك وأسطوانة التغذية المشبكية ، ويمكن ضبط سرعة دوران المحرك الكهربائي وسرعة التغذية بواسطة جهاز التحكم الكهربائي.
  • تجميع جسم Looper: يتكون بشكل أساسي من المحرك ، وقاعدة الماكينة ، والأسطوانة المحيطية الداخلية ، وأسطوانة التفريغ المركزية ، وبكرة الحلقة الخارجية وأسطوانة الضغط ، وما إلى ذلك. يتم سحب بكرة التفريغ.
  • جهاز التفريغ: يتكون من كتيفة ، مجموعة بكرات توجيه ، بكرة سحب علوية وسفلية ، وجهاز قياس السرعة.يمكنها أن تدخل أفقيًا الحزام الفولاذي المخزن في جسم اللوبير في وحدة التشكيل وتصنع الجهاز.
سماكة 1.0-3.0 مم عرض 80-240 ملم
ميزة

مواد التخزين أكثر

لا ضربة لتجريد السطح الصلب

سرعة التغذية ماكس 200 م / دقيقة
تحمل قوة المحرك تيار متردد 15 كيلو واط قوة محرك المجمع تيار متردد 15 كيلو واط
قطر التخزين 4.2 متر

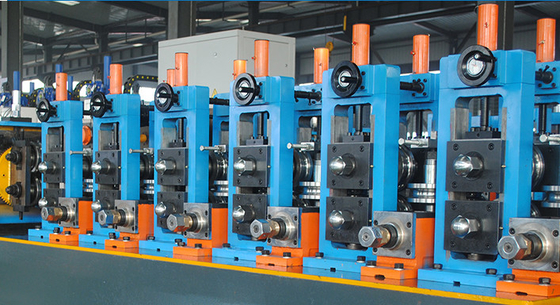

  • آلة التشكيل والتحجيم
الجزء الأول.جزء التشكل
يدخل الشريط الفولاذي في حامل التشكيل ثم في جزء التشكيل في شكل دائري.
ميزة طريقة ضبط التدحرج الأفقي لأعلى ولأسفل ، وضبط الترس الدودي ، ويمكن ضبطه بشكل منفصل
العمود السفلي لأسطوانة التسوية نشط
جانب إصلاح عمود التسوية مع وسادة تعويض



المعايير الفنية

كمية الحامل الأفقي 6
قطر المحور الأفقي 65 ملم
مادة المحور الأفقي 42 كرموف
سرعة التشكيل 40-100 م / دقيقة
محرك DC90Kw
مادة حامل التسوية لحام الصفائح الفولاذية
كمية الحامل العمودي 2
قطر العمود الرأسي 35 ملم
مادة رمح عمودي 40 كر
حامل عالمي 3

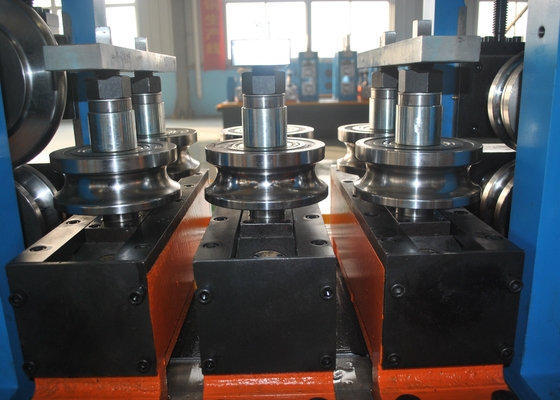

الجزء 2.دليل التماس اللحام وحامل لفة الضغط ، قاطع حبة اللحام

أسطوانة الضغط هي ضغط حافة الأنبوب الذي تم تسخينه لدرجة حرارة اللحام ، عن طريق ضغط الأسطوانات لإعطاء ضغط معين لتحقيق غرض اللحام.

يتم استخدام قاطع حبة اللحام لكشط درز اللحام وإزالة النتوءات الخارجية.وهي مكونة من قطعتين للاستخدام بالتناوب.في حالة تلف أحدهما ، سيحل الآخر مكانه للتخلص.يمكن تعديل الكاشطات وتتمتع بوظيفة الرفع السريع بالكاميرا.توجد أسطوانتان داعمتان أسفل مسند السكين ، من أجل تحمل السحب الزائد للكشط ، وبعد قاطع الخرزة بحامل أفقي واحد للتلميع.

سكين الخردة 2 مجموعات
ضغط هيكل حامل لفة 5 لفة ضغط
ضغط قطر رمح لفة 50 ملم
ضغط قطر رمح لفة 40 كر




الجزء 3.وحدة تبريد الماء: المادة: لحام اللوح الفولاذي

الجزء 4. جزء التحجيم

الأنبوب الدائري بعد تغيير الحجم في القطر والشكل المطلوبين
المعايير الفنية
كمية الحامل العالمية 4
قطر المحور الأفقي 65 ملم
مادة المحور الأفقي 42 كرموف
محرك محرك DC 90Kw
مادة حامل التسوية لحام الصفائح الفولاذية
مادة رمح عمودي 40 كر
رئيس تركيا 2 مجموعات



الجزء 5. علبة التروس

كمية علبة التروس 13
علبة التروس boday المواد لحام الصفائح الفولاذية
مواد العتاد 20CrMnTi
صلابة العتاد HRC 58-62
المواد رمح العتاد 40 س
صلابة عمود التروس HRC40-45
كمية صندوق المخفض 2



(5) المنشار البارد



يستخدم المنشار البارد لقطع جميع أنواع أنابيب الإطار بدقة تلقائيًا.فيما يتعلق باستخدام نظام تحكم وآلات STD عالي الدقة ، تتمتع هذه الوحدة بميزة البعد الدقيق الجيدة ، وأفضل ميزة لنقل الماكينة ، وبالتالي فإن القدرة السريعة والمعالجة الدقيقة ، بدون Burr هي ميزة هذه الوحدة.

حجم الأنبوب المربع 20x20-60x60 ملم
حجم الأنبوب المستطيل: 20x25-40x80 ملم
مادة س 235.
سرعة الأعلى.100 م / دقيقة
طول القطع 6-12 م
دقة ± 3 مم
محرك القيادة محرك سيرفو بقدرة 15 كيلو وات (ياسكاوا اليابان)
محرك التغذية محرك مؤازر 4.4kw (yaskawa Japan)
قطع المحرك 11KW محرك متغير التردد.



(6) 200 كيلو واط آلة لحام Hifrequency

Hg60x60x3 مطحنة الأنابيب الملحومة عالية التردد السيارات حسب الطلب 3

  • نوع الماء إلى الماء يبرد
  • الكل في نموذج واحد
  • النوع الموازي
