تفاصيل المنتج:
شروط الدفع والشحن:
|

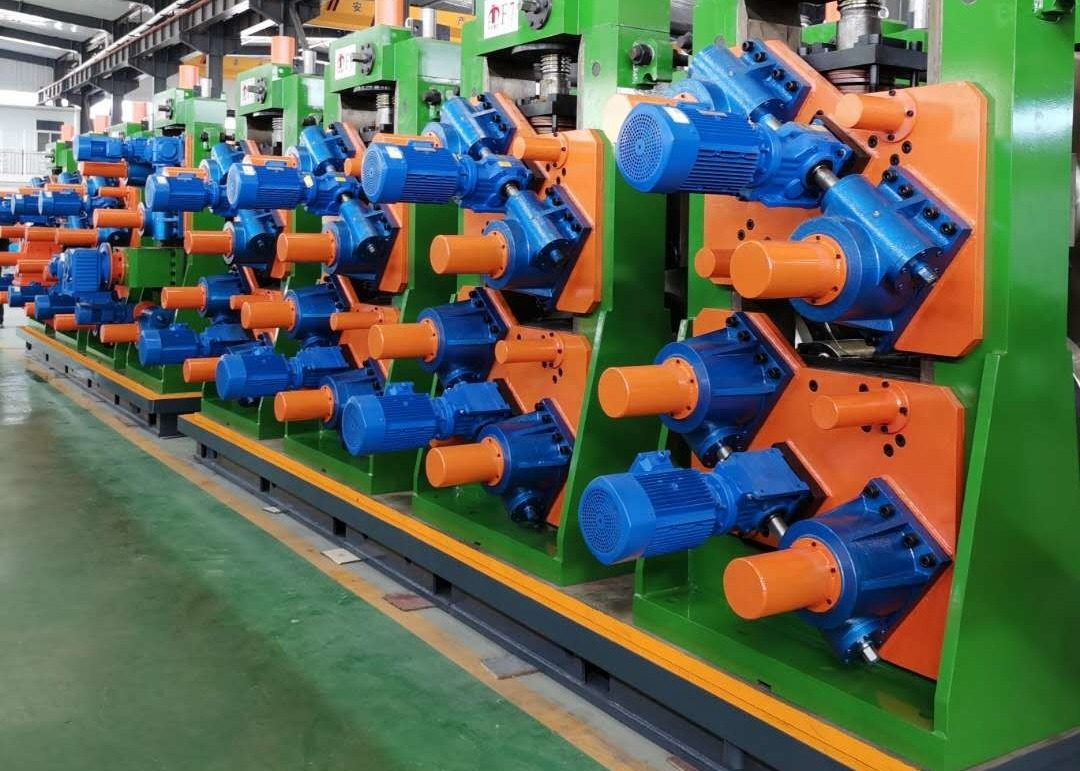

اسم الإنتاج: | أقصى سرعة 120m / min سماكة 2-8mm ماكينة صنع الأنابيب الملحومة باللون الأخضر خط مطحنة الأنبوب الملحوم | طلب: | الغاز الطبيعي ، أنابيب الصرف ، إنتاج أنابيب 3 NB |
---|---|---|---|
الجهد االكهربى: | 380 فولت / 220 فولت | قطر دائرة الانبوب: | 55 × 55 × 160 × 160 ملم |
سماكة: | 0.7-2.5 ملم | سرعة: | 25 طن / ساعة |
الكلمات الدالة: | خط مطحنة الأنبوب الملحومة باللون الأخضر | ||
تسليط الضوء: | آلة تصنيع الأنابيب الملحومة 120 م / دقيقة,آلة تصنيع الأنابيب الملحومة 8 مم,مطحنة الأنابيب الملحومة 120 م / دقيقة |
Uncoiler ← آلة القص واللحام ← المجمع (القفص) ← آلة التشكيل ← اللحام بالتردد العالي ← آلة التحجيم ← المنشار الطائر (المنشار البارد) ← جدول التشغيل ← الاختبار المائي ← المواجهة النهائية لمعيار API يمكننا تجهيز معدات الاختبار عبر الإنترنت ، مثل معدات الاختبار المائي ، معدات مواجهة النهاية ، اختبار UT ، اختبار ECT إلخ.
هذه الآلة هي شركتنا من أجل تلبية متطلبات السوق الدولية ، وفقًا لوحدة سلسلة LW لشركتنا جنبًا إلى جنب مع تقنية تشكيل FF ، طورت خط مطحنة الأنبوب الأوتوماتيكي المربع والمستطيل. تم اعتماده لجعل التشوه ناعمًا ، ولا يتركز إجهاد التشوه ، ويتم تحسين قوة الأنبوب الفولاذي.تعتمد عملية التشكيل على تصميم قالب مدمج ، ويمكن لمجموعة من القوالب إنتاج أنابيب فولاذية مستطيلة بأي مواصفات ضمن النطاق المحدد.يتم مشاركة القوائم بالكامل ، ويمكن حفظ القوائم بنسبة 90٪ ، ويمكن تقليل وقت تغيير الأسطوانة بنسبة 90٪ ، ويمكن زيادة الطاقة الإنتاجية بنسبة 80٪ ، والتي يمكن أن تلبي وضع الإنتاج لأصناف متعددة ودُفعات صغيرة.
مواصفات المواد
مطابقة لمعيار YB189-64 | |
مواد | فولاذ منخفض الكربون وفولاذ إنشائي منخفض |
الخواص الميكانيكية | σb≤380Mpa ، σs≤275MPa |
عرض الشريط | 50 240 ملم |
سمك الشريط | 0.4 ~ 2.75 ملم |
معرف الملفات | Φ508 مم |
التطوير التنظيمي للملفات | φ1800 مم |
وزن الملف | ≤3.0 ت |
مواصفات الأنابيب الملحومة
قطر الأنبوب المستدير | 55 × 55-160 × 160 ملم |
سماكة الأنبوب | 0.4-2.75 ملم |
طول الأنبوب النهائي | 4-6 م |
دقة قص الطول | ± 2 مم |
سرعة التشكيل | 60-120 م / دقيقة |
امدادات الطاقة والمياه والهواء
قوة | حجم الطاقة للخط | حوالي 600 كيلو واط |
مصدر الطاقة | 380V / 60Hz / 3 مراحل | |
تداول مياه التبريد | تدفق | 20T / ساعة ~ 30 T / ساعة |
حجم البركة | 30 م 3 | |
هواء مضغوط | تدفق | 5 م 3 / دقيقة |
ضغط | 5 11 كجم / سم 2 |
تتطلب ورشة العمل:
بعرض 6 أمتار وطول 70 مترًا وارتفاعًا لا يقل عن 5 أمتار من قضبان السقف إلى الأرض. |
1.) سوف نرسل مهندسًا لتركيب وتدريب العاملين لديك على كيفية تشغيل هذه الآلة بالطريقة الصحيحة.
2.) فريق الضمان
ضمان جودة سنة واحدة ، إصلاح ضمان الحياة.خلال فترة ضمان الجودة ، باستثناء الأعطال الناتجة عن خطأ بشري ، سيتم توفير قطع الغيار مجانًا.بعد فترة ضمان الجودة ، قم بشحن تكلفة قطع الغيار فقط.
3.) نحن توريد خدمة ما قبل البيع وما بعد البيع.
خدمة ما قبل البيع: تصميم ورشة العمل ، وتصميم إخراج الإنتاج
خدمة ما بعد البيع: التركيب والتدريب ، والمهندس الماهر للعمل.
4.) يمكننا أيضًا إرسال المهندس الذي يعمل لديك أشهر الخدمة أو سنة واحدة.سيساعدك المهندس على تحسين الإنتاج وتقليل الفاقد وتقليل التكلفة.
5.) نحن نوفر تصميم خدمة ما قبل البيع لمشروع كامل لتصنيع أنابيب الفولاذ المقاوم للصدأ / صناعة أنابيب الصلب الكربوني.
6.) سنكون مسؤولين عن التحميل والشحن.
