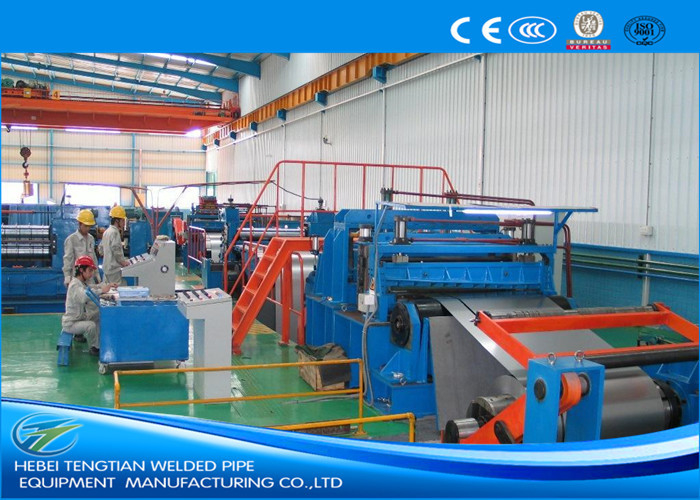

الثقيلة واجب الفولاذ المقاوم للصدأ آلة الحز 90KW دس موتور سرعة مطحنة 100M / دقيقة

واجب ثقيل الفولاذ المقاوم للصدأ آلة الحز 90KW العاصمة موتور مطحنة سرعة 100M / دقيقة

المقدمة:
نظرًا لأن سماكة شرائط الملف تتناسب مع سعة خطوط حز الصفائح المعدنية ، فإن السماكة الأكبر لملفات الملف الرئيسي تحتاج إلى نماذج أكبر من آلات شد اللف. عمومًا ، يمكننا تصنيف خطوط الحزّ إلى ثلاث مجموعات وفقًا لفرق السُمك ، أي خط الحزّ الرقائقي الرفيع ، آلة الحزّ الملف اللولبي السميك الأوسط ، وملف لفائف السميك لفائف معدنية.

إن خط الحز للصفائح الرفيعة هذا ، والذي يُطلق عليه أيضًا شق لفائف المعدن ، هو نوع من خط الإنتاج لتقسيم الملفات الرئيسية إلى ملفات أصغر بعرض معين. يتكون خط الحز الرفيع للصفائح من سيارة تحميل ملف ، وإزالة مغزل مفردة ، وتغذي طرف اللولب ، والمجرفة ، وتغذية قرص الأسطوانة المزدوجة ، وثلاثة أسطوانات ، وقاطعة نهاية ، ومحاذاة الشريط ، وقص القرص ، وإعادة لف الخردة ، ومراكم الفتحات ، والفواصل المسبق ، والتوتر ، والارتداد ، ولفائف السيارة ، والتحكم الهيدروليكي ، والتحكم الكهربائي.
خط الحز للرقيقة الرقيقة مناسب لسمك شريط الملف (0.2 ~ 1) ملم ، (0.3-2) ملم ، (0.3-3) ملم و (0.4-4) ملم ؛ بينما عرض الشريط قابل للتغيير: 600 مم. 1000mm ، 1250mm ، 1600mm ، 1800mm وهلم جرا.

مزايا وخصائص لدينا آلة الحز لفائف:
1. كل خط إنتاج (خط الحز ورقة رفيع) تم تصميمه وصنعه وفقًا لمتطلبات العملاء. ليس هذا فقط ، فالمهندسون لدينا يفكرون بعناية في أحذية العميل ، مع التأكد من أن لفائف لفائف معدنية كاملة تكون مدمجة ، ناعمة ، صلبة وسهلة التشغيل.
2. تختلف لفائف رقيقة في وزن الملف ، عندما يكون الوزن الأقصى لفائف صغير ، وعادة ما يتم اعتماد مغزل واحد (ناتئ) لفائف اللف المعدنية ؛ عندما يصل الحد الأقصى لوزن الملف إلى 25 طن ، فمن المناسب استخدام أداة فك اللفافة المزدوجة لآلة قطع الحز الملف.
3. يحتاج العميل عادة إلى شرائط رقيقة ضيقة بدقة عالية في الحز. إننا نولي اهتمامًا كبيرًا بالتحكم المركزي ، والتحكم الدقيق في إكسسوارات القطع ، والتحكم في دقة الارتداد ، وما إلى ذلك للتأكد من دقة الحز بسمك رفيع.
4. عندما يتعلق الأمر بالفولاذ المقاوم للصدأ ، الفولاذ المجلفن ، ملفات الصلب الملون ، فإننا نتخذ تدابير دقيقة مثل الأسطوانة المطاطية ، لوحات النقل السلسة لحماية السطح المثالي للصفائح غير المصاب.
5. لدينا ميزة واضحة في تصميم وإنتاج النظام الهيدروليكي لهذا خط الحز الألواح الرفيع.
6. نختار دائمًا موردين جيدين للأجزاء الهيدروليكية ، المحركات ، مخفضات السرعة ، الأجزاء الكهربائية. كذلك ، نود أن شراء هذه الأجزاء وفقا لمتطلبات العملاء لفائف لفائف معدنية خاصة.
7. نحن بصرامة السيطرة على كل رابط من عملية الإنتاج ، من شراء المواد ، لحام ، بالقطع ، تصلب وطحن ، إلى التجمع ، إلى اللوحة. لذلك ، يمكننا التأكد من المشقق لفائف معدنية ذات نوعية جيدة.
8. يمكننا تزويد نفس نوعية آلة الحز لفائف بأسعار أرخص لأننا جيدة في إدارة تكاليف الإنتاج.
9. محرك AC أو محرك DC ، يمكن للعميل اختيار بحرية. عادة ما نعتمد محرك DC و Eurotherm 590 DC بسبب مزايا التشغيل المستقر وعزم الدوران الكبير.
10. يتم ضمان التشغيل الآمن من خلال مؤشرات واضحة على خط الحز للرقائق الرفيعة ، وأجهزة السلامة مثل التوقف في حالات الطوارئ ، إلخ.

عملية العمل:
التحميل - لفائف مزدوجة - مغزل uncoiler - تغذية لفائف الرأس ، الصحافة ومجرفة - تغذية قرصة الأسطوانة المزدوجة ، خمسة أسطوانة التسوية - نهاية القطع - ثقب هول (1) - محاذاة الشريط - قص القرص - بكرة الخردة - مدخنة الفتحة (2) - ما قبل فاصل / الشد / بكرة قياس الطول - نكص / لفائف الصحافة والفاصل - تفريغ الملفات - التحكم الهيدروليكي - التحكم الكهربائي

المعلمة التقنية الرئيسية
المواد من الملفات: HRC ، CRC ، GI ، PPGI ، Q195 ، Q235 ، Q345 ...
سمك الشريط: (0.3-3) مم
ماكس. عرض الشريط: 1600mm
معرف الملف: 8508mm
لفائف OD: Φ1800mm
ماكس. لفائف الوزن: 20000 كلغ
المشقق المحرك: 75KW العاصمة المحرك
رمح المشقق: 20220 × 1650mm
سكاكين القرص على رمح المشقق: ID220mm x OD330mm x 10mm ، 6CrW2Si.
قرص منفصل: ID85 x OD210mm x 6mm ، 65Mn
شد المقدمة من قطاع يمر عبر الصوف الاحتكاك شعر التفاف حول لوحات خشبية.
كتلة Recoiler: Ф508 × 1700mm
محرك Recoiler: 90KW العاصمة المحرك
التحكم الكهربائي: خزانة سائق Eurotherm 590 DC بالإضافة إلى لوحات التحكم.
سرعة الحز: أقصى 100 متر / دقيقة ، قابلة للتعديل.

مواصفات شكل آلة الحز لفائف:
