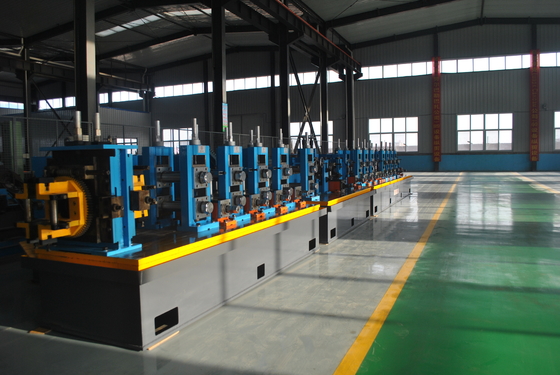

خط إنتاج أنابيب الفولاذ ERW التلقائي بالكامل

خط إنتاج أنابيب الفولاذ ERW التلقائي بالكامل

خط إنتاج أنابيب الفولاذ ERW الكامل الأوتوماتيكي عالي الدقةيستخدم لتصنيع أنابيب الفولاذ المطاطية من Φ21mm-Φ63mm مع 0.7mm-3.0mm من سمك الجدار ، يمكن أن تنتج أنابيب مربعة 20 * 20 - 50 * 50mm.

بعد أن استوعبنا تكنولوجيا صناعة الأنابيب المتقدمة من كل من الخارج والمحلية،خط إنتاجنا المبتكر المصمم وكل وحدة واحدة من خط الإنتاج ليست اقتصادية فحسب بل عملية أيضا.

مقدمة موجزة لمصنع أنابيب ERW ومصنع الأنابيب

• مطحنة الأنابيب ERW ومطحنة الأنابيب هي سلسلة من الآلات التي تصنع أنابيب و أنابيب لحام طولية مع شريط من الصلب بعرض معين.
• يبدأ بتفريغ الملفات وتسطيح الملفات الفولاذية المقطعة إلى شرائط فولاذية.

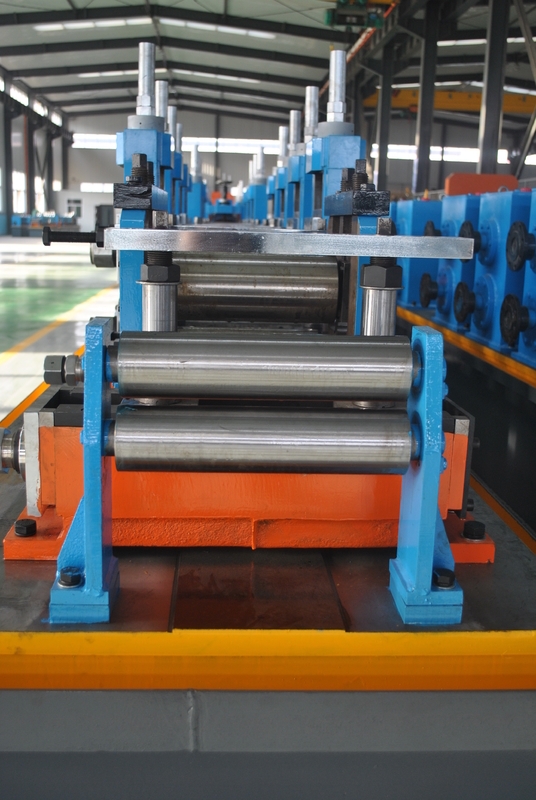

• سيتم بعد ذلك إدخال شرائط الصلب المسطحة في آلة التشكيل وسيتم تدوير الشريط إلى شكل أنبوب مستدير.
• ثم يتم إرسال الشرائط المطاطية إلى صندوق اللحام حيث يتم لحام الأنبوب بواسطة لحام الحالة الصلبة عالي التردد.
• سيتم تشكيل الأنابيب المحمصة إلى الشكل أو الحجم المتوقع في آلة قياس. وأخيراً سيتم قطع الأنابيب على طولها وتجميعها.

ميزة المنتج:

1. دقة عالية
   بين القفزات المستوية 001، بين الإطار والمساحة المفتوحة ≤0.02، درجة عمودية الإطار ≤0.05، كل درجة متوازية للإطار ≤0.1، قطر أنابيب الصلب وخطأ الطول ≤ 0.08
2. استخدام التكنولوجيا اليابانية لجعل متطلبات العملاء الأجانب الذين يحتاجون إلى متطلبات الدقة العالية
3. قابل للتخطيط استخدام العدادات الدودة وتعديل الدودة، ودقة تعديل عالية، والطاقة بدقة
4. يمكن تعديل ندبة الحفرة بتعديل ثلاثي الأبعاد ، ويمكن للكاشف أن يدور على طول دائرة الصلب ± 20 درجة.
5. الجولة تصبح مربعة هي الرأس التركي دفع مربع، يمكن أن تقلل من وزن القالب، وتشكيل مستقرة، زاوية R موحدة.
6. رفع مستوى العمود زيادة بلوك التخفيف النيلون، وتقليل الأثر على العمود والحامل.

عملية الإنتاج

Scroll up → Uncoil → Flattening → End Shear & Butt Welding → Accumulator → Forming → High-frequency induction welding→ Removing external burr → Cooling → Sizing → Cutting → Checking & Collecting → Accessing Warehouse

المواصفات:

1المواد الخام

2نطاق الإنتاج:

3(إتش. إف. ويلدر):GGP200Kw حاوية عالية التردد في الحالة الصلبة

4سرعة الخط:ماكس.100m/min

5طول الأنابيب: 6-12m

6دقة القطع:± 3 ملم

7.الطاقة الكهربائية المثبتة:حوالي 400 كيلوواط

8حجم الخط بأكملهحوالي 50×5m

كشركة صناعة ومدود لآلات صناعة الأنابيب معتمدة من قبل CE و ISO9001: 2008 في الصين. بناءً على جودة عالية وأداء موثوق به ومدة حياة طويلة، قام شركاتنا بتصدير آلاتنا إلى تركيا ومصر(موركو)، كازاخستان، أوزبكستان، طاجيكستان، سوريا، إيران، العراق، المكسيك، سريلانكا، باكستان، تايلاند، فيتنام، وغيرها من أكثر من 30 دولة.

إذا كان لديك أي اهتمام هنا، من فضلك لا تتردد، نحن هنا سعداء لمساعدتك.
