| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | TENG TIAN |
| إصدار الشهادات: | CE / ISO9001 |
| رقم الموديل: | LXSY-600 |

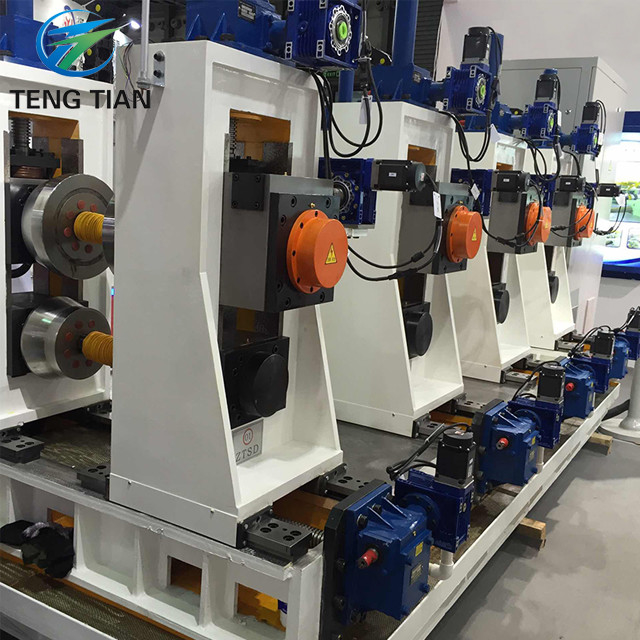

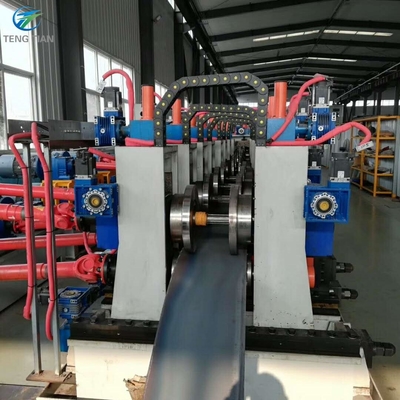

آلة تصنيع أنابيب فولاذية مربعة تلقائية
المواصفات التقنية
نماذجERW آلة تصنيع الأنابيب الفولاذية ذاتية العرض العالي
| لا، لا، لا | النموذج | حجم الأنابيب | سمك | السرعة ((m/min) | السعة ((KW) | HF ((KW) | المساحة ((LxW في متر) |
| 1 | HG20 | ø8 - ø20 ملم | 0.3 - 1.5 ملم | 30 - 150 | 210 | 100 | 40*12 |
| 2 | HG32 | ø10 - ø32 ملم | 0.4 - 2.0 ملم | 30 - 150 | 300 | 150 | 40*12 |
| 3 | HG50 | ø16 - ø50 ملم | 0.7 -2.5 ملم | 30 - 150 | 410 | 200 | 60*12 |
| 4 | HG60 | ø22 - ø60 ملم | 0.9 - 3.0 ملم | 30 - 150 | 410 | 200 | 60*12 |
| 5 | HG76 | Ø25 - ø76 ملم | 1 - 4 ملم | 30 - 120 | 580 | 300 | 80*16 |
| 6 | HG89 | Ø32 - ø89 ملم | 1 - 4.5 ملم | 30 - 100 | 660 | 300 | 100*16 |
| 7 | HG114 | Ø45 - ø114 ملم | 1.5 -5 ملم | 30 - 80 | 920 | 400 | 100*16 |
| 8 | HG140 | Ø50 - ø140 ملم | 1.5 - 5.5 ملم | 30 - 80 | 920 | 400 | 100*16 |
| 9 | HG165 | Ø60 - ø165 ملم | 2 - 6 ملم | 30 - 60 | 1100 | 500 | 100*16 |
| 10 | HG219 | Ø114 - ø219mm | 3 - 8 ملم | 20 - 45 | 1400 | 600 | 150*16 |
| 11 | HG273 | Ø114 - ø273mm | 4 - 12 ملم | 15 - 30 | 2100 | 800 | 160*18 |
| 12 | HG325 | Ø165 - ø325 ملم | 4 - 14 ملم | 10 - 30 | 2500 | 1000 | 200*24 |
| 13 | HG426 | Ø165 - ø426 ملم | 4 - 16 ملم | 8 - 25 | 2900 | 1200 | 250*24 |
| 14 | HG508 | Ø219 - ø508 ملم | 5 - 18 ملم | 5 - 18 | 3400 | 1600 | 300*24 |
| 15 | HG610 | Ø355 - ø610 ملم | 5 - 18 ملم | 5 - 18 | 3700 | 1600 | 300*24 |
| 16 | HG760 | Ø426 - ø760 ملم | 5 - 20 ملم | 5 - 20 | 4300 | 1800 | 300*24 |
2الاختلافات بين ERW ومختبر الأنابيب المطاطية بالدوامة
1مقدمة موجزة
يستخدم الجهاز الهيدروليكي لتنفيذ اختبار التسرب والضغط الهيدروليكي على أنابيب ERW أو أنابيب اللحام الحلزوني. يتضمن الاختبار إغلاق الطرفين من الأنابيب، وملء الأنابيب بسائل،عادة الماء، والتي يمكن طلاءها للمساعدة في الكشف عن التسرب البصري، وضغط الوعاء إلى ضغط الاختبار المحدد.يمكن اختبار ضغط ضغط عن طريق إغلاق صمام التغذية ومراقبة ما إذا كان هناك فقدان الضغطالاختبار الهيدروليكي لـ (تينغتيان) يصل إلى معايير (إيه بي آي)
يستخدم الجهاز الهيدروليكي لمتحامل أنابيب اللحام الطولية إغلاق قطر خارجية أو إغلاق للفجوات الكبيرة ؛ يستخدم الجهاز الهيدروليكي لمتحامل أنابيب اللحام الحلزوني البولي يوريثان لإغلاق وجوه نهاية الصفوف ،و لديها نظام للحفاظ على توازن النفط والماء.
3. سير العملية
تثبيت الأنابيب إغلاق ملء المياه تخفيف الضغط إزالة الضغط إزالة الصرف
