| اسم المنتج: | آلة اختبار الأنابيب الهيدروستاتيكية API 5L لآلة تصنيع الأنابيب الفولاذية | استخدام:: | إجراء اختبار التسرب والضغط الهيدروليكي |
|---|---|---|---|
| قطر دائرة الانبوب: | 50-610 مم (مطحنة المتفجرات من مخلفات الحرب) 219-2400 مم (مطحنة حلزونية) | طول الأنابيب:: | 6-12 م |
| الأعلى. ضغط الاختبار:: | 20 ميجا باسكال، 50 ميجا باسكال، حسب استخدام الأنابيب | اللون: | حتى العميل |
| كلمة رئيسية: | آلة تصنيع أنابيب الصلب | ||
| إبراز: | آلة تصنيع الأنابيب الفولاذية API 5L,آلة تصنيع أنابيب الفولاذ ذات القطر الكبير,آلة صناعة الأنابيب الفولاذية API 5L,Large Diameter Steel Pipe Manufacturing Machine,API 5L Steel Pipe Making Machine |
||

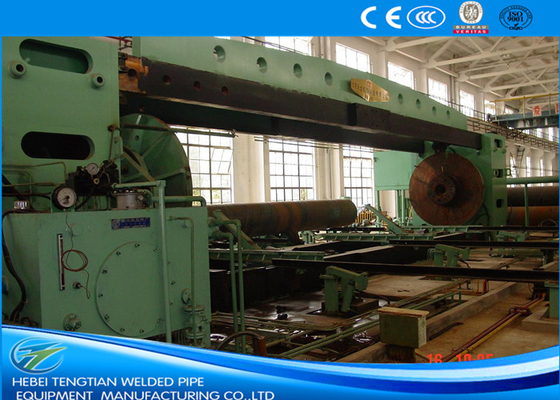

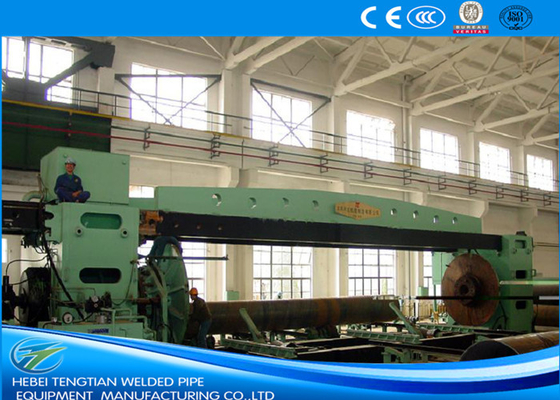

آلة اختبار الأنابيب الهيدروستاتيكية API 5L لجهاز تصنيع الأنابيب الفولاذية
المواصفات التقنية
نماذجآلة اختبار الأنابيب الهيدروستاتيكية API 5L لجهاز تصنيع الأنابيب الفولاذية
| النموذج | المواصفات ((ملم) | الطول ((m) | الضغط ((Mpa) | السعة ((كوايت) | المساحة ((تقديرM) |
| ZFSY-100 | Φ50 ~ Φ114 | 6 ~ 12 | ≤50 | 65 | 5 × 12 |
| ZFSY-160 | Φ60~ Φ168 | 6 ~ 12 | ≤50 | 65 | 5 × 12 |
| ZFSY-220 | Φ89~ Φ219 | 6 ~ 12 | ≤50 | 75 | 5 × 12 |
| ZFSY-350 | Φ140 ~ Φ355 | 6 ~ 12 | ≤70 | 85 | 6×20 |
| ZFSY-400 | Φ168 ~ Φ426 | 8 ~ 12 | ≤70 | 65 | 6×22 |
| ZFSY-500 | Φ219 ~ Φ508 | 8 ~ 12 | ≤70 | 85 | 6×22 |
| ZFSY-600 | Φ219 ~ Φ610 | 8 ~ 12 | ≤70 | 100 | 6×22 |
نماذج اختبار هيدروليكي لمطحنة الأنبوب الحلزوني الحلزوني
| النموذج | المواصفات ((ملم) | الطول ((m) | الضغط ((Mpa) | السعة ((كوايت) | المساحة ((تقديرM) |
| LXSY-400 | Φ219 ~ Φ426 | 6 ~ 12 | ≤50 | 65 | 5 × 12 |
| LXSY-600 | Φ219 ~ Φ630 | 6 ~ 12 | ≤50 | 65 | 5 × 12 |
| LXSY-800 | Φ325 ~ Φ820 | 6 ~ 12 | ≤50 | 75 | 5 × 12 |
| LXSY-1000 | Φ426~Φ1020 | 6 ~ 12 | ≤42 | 85 | 4 × 20 |
| LXSY-1400 | Φ508 ~ Φ1420 | 8 ~ 12 | ≤21 | 65 | 4 × 22 |
| LXSY-1800 | Φ630~Φ1820 | 8 ~ 12 | ≤21 | 85 | 4 × 22 |
| LXSY-2400 | Φ720 ~ Φ2400 | 8 ~ 12 | ≤21 | 100 | 4 × 22 |
| LXSY-3000 | Φ820 ~ Φ3000 | 8 ~ 12 | ≤21 | 120 | 4×25 |
| LXSY-3500 | Φ1020 ~ Φ3500 | 8 ~ 12 | ≤21 | 160 | 6×30 |
1مقدمة موجزة
يستخدم الجهاز الهيدروليكي لتنفيذ اختبار التسرب والضغط الهيدروليكي على أنابيب ERW أو أنابيب اللحام الحلزوني. يتضمن الاختبار إغلاق الطرفين من الأنابيب، وملء الأنابيب بسائل،عادة الماء، والتي يمكن طلاءها للمساعدة في الكشف عن التسرب البصري، وضغط الوعاء إلى ضغط الاختبار المحدد.يمكن اختبار ضغط ضغط عن طريق إغلاق صمام التغذية ومراقبة ما إذا كان هناك فقدان الضغطالاختبار الهيدروليكي لـ (تينغتيان) يصل إلى معايير (إيه بي آي)
2الاختلافات بين ERW ومختبر الأنابيب المطاطية بالدوامة
يستخدم الجهاز الهيدروليكي لمتحامل أنابيب اللحام الطولية إغلاق قطر خارجية أو إغلاق للفجوات الكبيرة ؛ يستخدم الجهاز الهيدروليكي لمتحامل أنابيب اللحام الحلزوني البولي يوريثان لإغلاق وجوه نهاية الصفوف ،و لديها نظام للحفاظ على توازن النفط والماء.
3. سير العملية
تثبيت الأنابيب إغلاق ملء المياه تخفيف الضغط إزالة الضغط إزالة الصرف
