| اسم المنتج: | خط أنابيب معدات الاختبار الهيدروستاتيكي لآلة تصنيع الأنابيب الفولاذية | استخدام:: | إجراء اختبار التسرب والضغط الهيدروليكي |
|---|---|---|---|
| قطر دائرة الانبوب: | 50-610 مم (مطحنة المتفجرات من مخلفات الحرب) 219-2400 مم (مطحنة حلزونية) | طول الأنابيب:: | 6-12 م |
| الأعلى. ضغط الاختبار:: | 20 ميجا باسكال، 50 ميجا باسكال، حسب استخدام الأنابيب | اللون: | حتى العميل |
| كلمة رئيسية: | خط أنابيب لجهاز تصنيع أنابيب الصلب | ||
| إبراز: | أنابيب الصلب تصنيع أنابيب الاختبار الهيدروستاتيكي,أنابيب الصلب صنع أنابيب الاختبار الهيدروستاتيكي,Steel Pipe Making Hydrostatic Testing Pipeline |
||
أنابيب الاختبار الهيدروستاتيكية لجهاز تصنيع أنابيب الصلب
المواصفات التقنية
نماذجأنابيب معدات الاختبار الهيدروستاتيكية لجهاز تصنيع أنابيب الصلب
| النموذج | المواصفات ((ملم) | الطول ((m) | الضغط ((Mpa) | السعة ((كوايت) | المساحة ((تقديرM) |
| TT-100 | Φ50 ~ Φ114 | 6 ~ 12 | ≤50 | 65 | 5 × 12 |
| TT-160 | Φ60~ Φ168 | 6 ~ 12 | ≤50 | 65 | 5 × 12 |
| TT-220 | Φ89~ Φ219 | 6 ~ 12 | ≤50 | 75 | 5 × 12 |
| TT-350 | Φ140 ~ Φ355 | 6 ~ 12 | ≤70 | 85 | 6×20 |
| TT-400 | Φ168 ~ Φ426 | 8 ~ 12 | ≤70 | 65 | 6×22 |
| TT-500 | Φ219 ~ Φ508 | 8 ~ 12 | ≤70 | 85 | 6×22 |
| TT-600 | Φ219 ~ Φ610 | 8 ~ 12 | ≤70 | 100 | 6×22 |
نماذج اختبار هيدروليكي لمطحنة الأنبوب الحلزوني الحلزوني
| النموذج | المواصفات ((ملم) | الطول ((m) | الضغط ((Mpa) | السعة ((كوايت) | المساحة ((تقديرM) |
| HBTT-400 | Φ219 ~ Φ426 | 6 ~ 12 | ≤50 | 65 | 5 × 12 |
| الـ HBTT-600 | Φ219 ~ Φ630 | 6 ~ 12 | ≤50 | 65 | 5 × 12 |
| الـ HBTT-800 | Φ325 ~ Φ820 | 6 ~ 12 | ≤50 | 75 | 5 × 12 |
| الـ HBTT-1000 | Φ426~Φ1020 | 6 ~ 12 | ≤42 | 85 | 4 × 20 |
| الـ HBTT-1400 | Φ508 ~ Φ1420 | 8 ~ 12 | ≤21 | 65 | 4 × 22 |
| الـ HBTT-1800 | Φ630~Φ1820 | 8 ~ 12 | ≤21 | 85 | 4 × 22 |
| الـ HBTT-2400 | Φ720 ~ Φ2400 | 8 ~ 12 | ≤21 | 100 | 4 × 22 |
| الـ HBTT-3000 | Φ820 ~ Φ3000 | 8 ~ 12 | ≤21 | 120 | 4×25 |
| الـ HBTT-3500 | Φ1020 ~ Φ3500 | 8 ~ 12 | ≤21 | 160 | 6×30 |
1مقدمة موجزة

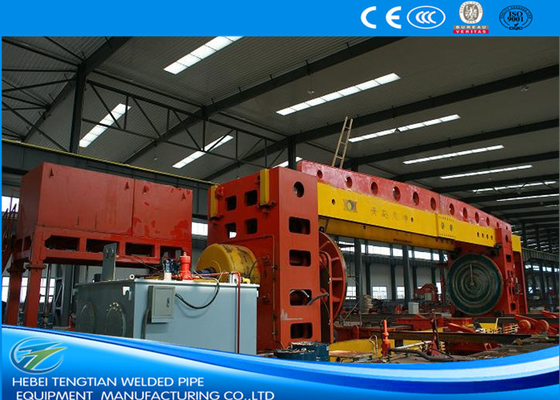

يستخدم الجهاز الهيدروليكي لتنفيذ اختبار التسرب والضغط الهيدروليكي على أنابيب ERW أو أنابيب اللحام الحلزوني. يتضمن الاختبار إغلاق الطرفين من الأنابيب، وملء الأنابيب بسائل،عادة الماء، والتي يمكن طلاءها للمساعدة في الكشف عن التسرب البصري، وضغط الوعاء إلى ضغط الاختبار المحدد.يمكن اختبار ضغط ضغط عن طريق إغلاق صمام التغذية ومراقبة ما إذا كان هناك فقدان الضغطالاختبار الهيدروليكي لـ (تينغتيان) يصل إلى معايير (إيه بي آي)
2الاختلافات بين ERW ومختبر الأنابيب المطاطية بالدوامة

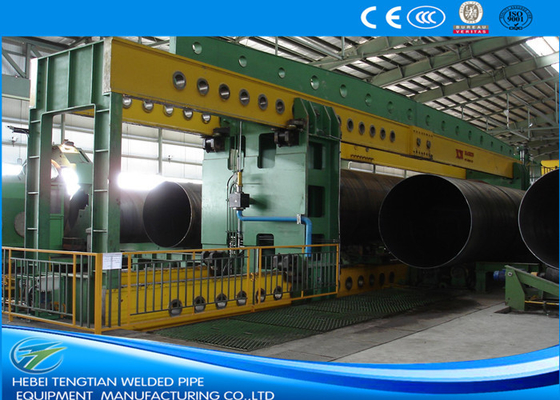

يستخدم الجهاز الهيدروليكي لمتحامل أنابيب اللحام الطولية إغلاق قطر خارجية أو إغلاق للفجوات الكبيرة ؛ يستخدم الجهاز الهيدروليكي لمتحامل أنابيب اللحام الحلزوني البولي يوريثان لإغلاق وجوه نهاية الصفوف ،و لديها نظام للحفاظ على توازن النفط والماء.
3. سير العملية
تثبيت الأنابيب إغلاق ملء المياه تخفيف الضغط إزالة الضغط إزالة الصرف
