| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | TENG TIAN |
| إصدار الشهادات: | CE / ISO 9001 |
| رقم الموديل: | TT40 |
| السمة | القيمة |
|---|---|
| المادة | 201; 304; 401 |
| نوع اللحام | لحام TIG |
| سرعة اللحام | حد أقصى 15 م/دقيقة |
| نظام التحكم | تحكم PLC |
| المحرك | سيمنز |
| اللون | حسب طلب العميل |
| القطر الخارجي | 9-51 مم |
| السماكة | 0.3 - 1.5 مم |

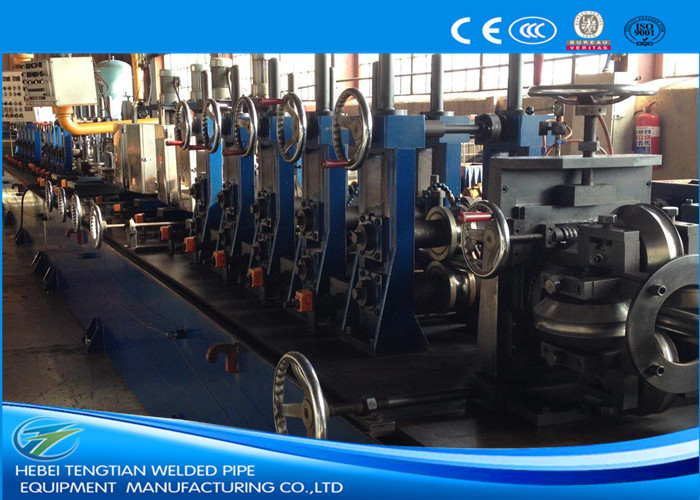

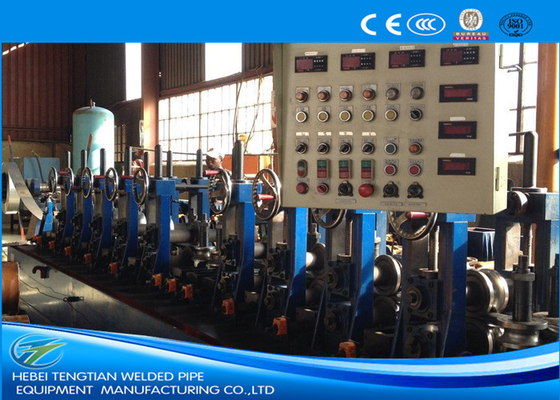

آلة تصنيع الأنابيب MS 201، آلات تصنيع الأنابيب الفولاذية PLC للتحكم بسماكة 1.5 مم
تُستخدم آلة خط إنتاج الأنابيب الفولاذية عالية الدقة التي تعمل بالتحكم PLC مع لحام ERW بشكل أساسي لإنتاج الأنابيب الفولاذية وأنابيب الفولاذ الكربوني. يمكن للوحدة إنتاج أنابيب مستديرة وأنابيب مربعة وأنابيب مستطيلة، بالإضافة إلى الأنابيب البيضاوية والأنابيب نصف الدائرية والأنابيب ذات الأشكال للتطبيقات مثل درابزين السلالم المصنوعة من الفولاذ المقاوم للصدأ والأبواب والنوافذ الفولاذية والطاولات والكراسي.
| رقم. | الموديل | حجم الأنبوب | السماكة | السرعة (م/دقيقة) | السعة (كيلو واط) | HF (كيلو واط) | المساحة (الطول × العرض بالأمتار) |
|---|---|---|---|---|---|---|---|
| 1 | HG20 | ø8 - ø20 مم | 0.3 - 1.5 مم | 30 - 150 | 210 | 100 | 40*12 |
| 2 | HG32 | ø10 - ø32 مم | 0.4 - 2.0 مم | 30 - 150 | 300 | 150 | 40*12 |
| 3 | HG50 | ø16 - ø50 مم | 0.7 -2.5 مم | 30 - 150 | 410 | 200 | 60*12 |
| 4 | HG60 | ø22 - ø60 مم | 0.9 - 3.0 مم | 30 - 150 | 410 | 200 | 60*12 |
| 5 | HG76 | Ø25 - ø76 مم | 1 - 4 مم | 30 - 120 | 580 | 300 | 80*16 |
| 6 | HG89 | Ø32 - ø89 مم | 1 - 4.5 مم | 30 - 100 | 660 | 300 | 100*16 |
| 7 | HG114 | Ø45 - ø114 مم | 1.5 -5 مم | 30 - 80 | 920 | 400 | 100*16 |
| 8 | HG140 | Ø50 - ø140 مم | 1.5 - 5.5 مم | 30 - 80 | 920 | 400 | 100*16 |
| 9 | HG165 | Ø60 - ø165 مم | 2 - 6 مم | 30 - 60 | 1100 | 500 | 100*16 |
| 10 | HG219 | Ø114 - ø219 مم | 3 - 8 مم | 20 - 45 | 1400 | 600 | 150*16 |
| 11 | HG273 | Ø114 - ø273 مم | 4 - 12 مم | 15 - 30 | 2100 | 800 | 160*18 |
| 12 | HG325 | Ø165 - ø325 مم | 4 - 14 مم | 10 - 30 | 2500 | 1000 | 200*24 |
| 13 | HG426 | Ø165 - ø426 مم | 4 - 16 مم | 8 - 25 | 2900 | 1200 | 250*24 |
| 14 | HG508 | Ø219 - ø508 مم | 5 - 18 مم | 5 - 18 | 3400 | 1600 | 300*24 |
| 15 | HG610 | Ø355 - ø610 مم | 5 - 18 مم | 5 - 18 | 3700 | 1600 | 300*24 |
| 16 | HG760 | Ø426 - ø760 مم | 5 - 20 مم | 5 - 20 | 4300 | 1800 | 300*24 |
