| مكان المنشأ: | خبي, الصين |
| اسم العلامة التجارية: | Tengtian |
| إصدار الشهادات: | CE ISO |
| رقم الموديل: | HG50 |
| الصفة | القيمة |
|---|---|
| المواد | فولاذ الكربون |
| سرعة المنتج | ماكس 100m/min |
| قطر الأنابيب | 10-50 ملم |
| سمك الأنابيب | 1.0-2.5ملم |
| نوع اللحام | صانع لحام ERW |
| متطلبات خاصة | يمكن تصميم وفقا لمواصفات العميل |

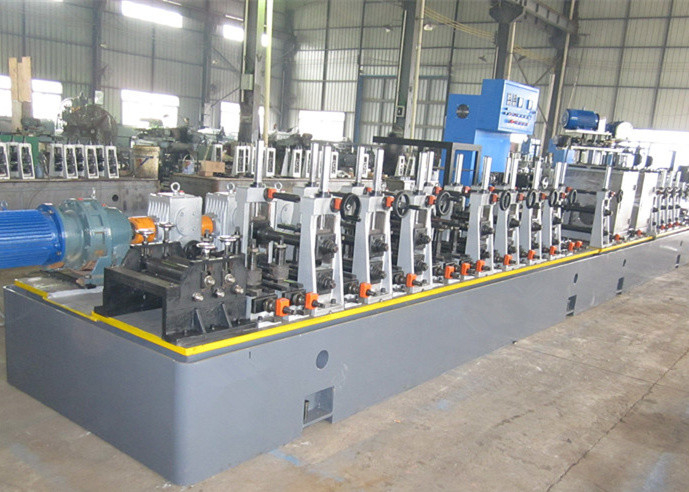

Material (carbon steel coil) → Uncoiler → Shear and welder → Horizontal (or cage) accumulator → Forming mill → TIG welder → Sizing mill → Rough straightening (turkey head) → Cut off machine → Run out table
| المعلم | القيمة |
|---|---|

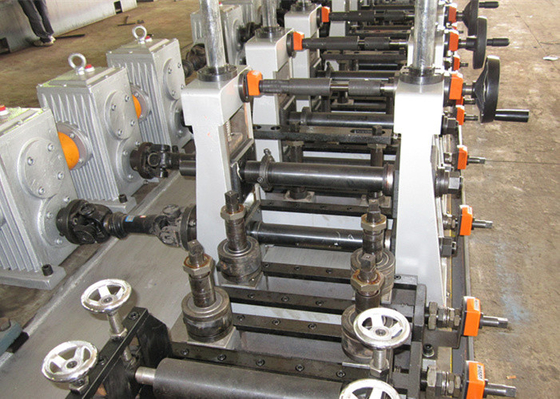

| أجهزة طاحونة التشكيل | 7 |
| صالات طاحونة الحجم | 5 |
| مادة العمود | 40CrMo |
| قطر الأنابيب المستديرة | 10-50 ملم |
| سمك الأنابيب المستديرة | 1.0-2.5ملم |
| حجم الأنابيب المربعة | 8×8-40×40ملم |
| سمك الأنابيب المربعة | 1.5-2.0 ملم |
| لا، لا، لا | النموذج | حجم الأنابيب | سمك | السرعة (m/min) | السعة (كيلوواط) | HF (KW) | المساحة (LxW في متر) |
|---|---|---|---|---|---|---|---|
| 1 | HG20 | ø8 - ø20 ملم | 0.3 - 1.5 ملم | 30 - 150 | 210 | 100 | 40*12 |
| 2 | HG32 | ø10 - ø32 ملم | 0.4 - 2.0 ملم | 30 - 150 | 300 | 150 | 40*12 |
| 3 | HG50 | ø16 - ø50 ملم | 0.7 -2.5 ملم | 30 - 150 | 410 | 200 | 60*12 |
| 4 | HG60 | ø22 - ø60 ملم | 0.9 - 3.0 ملم | 30 - 150 | 410 | 200 | 60*12 |
| 5 | HG76 | Ø25 - ø76 ملم | 1 - 4 ملم | 30 - 120 | 580 | 300 | 80*16 |
| 6 | HG89 | Ø32 - ø89 ملم | 1 - 4.5 ملم | 30 - 100 | 660 | 300 | 100*16 |
| 7 | HG114 | Ø45 - ø114 ملم | 1.5 -5 ملم | 30 - 80 | 920 | 400 | 100*16 |
| 8 | HG140 | Ø50 - ø140 ملم | 1.5 - 5.5 ملم | 30 - 80 | 920 | 400 | 100*16 |
| 9 | HG165 | Ø60 - ø165 ملم | 2 - 6 ملم | 30 - 60 | 1100 | 500 | 100*16 |
| 10 | HG219 | Ø114 - ø219mm | 3 - 8 ملم | 20 - 45 | 1400 | 600 | 150*16 |
| 11 | HG273 | Ø114 - ø273mm | 4 - 12 ملم | 15 - 30 | 2100 | 800 | 160*18 |
| 12 | HG325 | Ø165 - ø325 ملم | 4 - 14 ملم | 10 - 30 | 2500 | 1000 | 200*24 |
| 13 | HG426 | Ø165 - ø426 ملم | 4 - 16 ملم | 8 - 25 | 2900 | 1200 | 250*24 |
| 14 | HG508 | Ø219 - ø508 ملم | 5 - 18 ملم | 5 - 18 | 3400 | 1600 | 300*24 |
| 15 | HG610 | Ø355 - ø610 ملم | 5 - 18 ملم | 5 - 18 | 3700 | 1600 | 300*24 |
| 16 | HG760 | Ø426 - ø760 ملم | 5 - 20 ملم | 5 - 20 | 4300 | 1800 | 300*24 |
