| مكان المنشأ: | خبي, الصين |
| اسم العلامة التجارية: | Tengtian |
| إصدار الشهادات: | CE ISO |
| رقم الموديل: | HG50 |

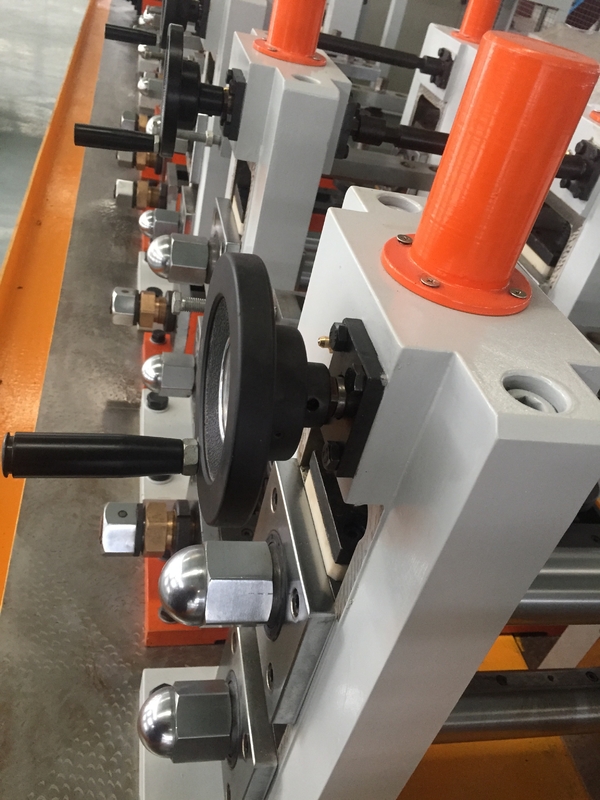

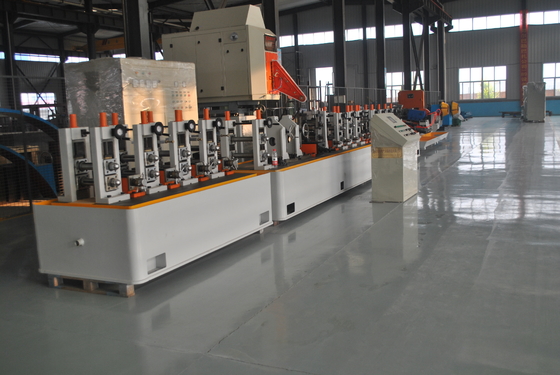

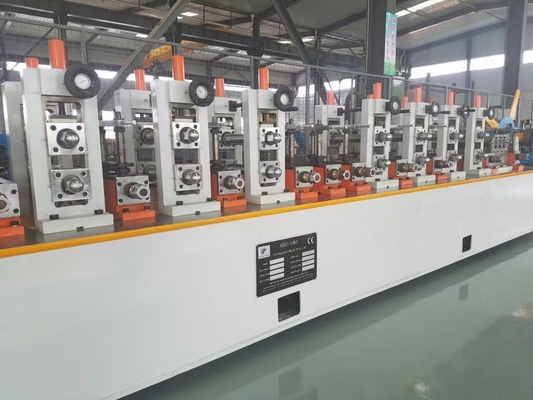

تم تصميم هذا المصنع لتصنيع أنابيب مستديرة (Φ12mm-Φ38mm) بسماكة 0.5mm-2.0mm من الشرائط الملفوفة الملفوفة باردة وملفوفة ساخنة. وتشمل العملية تشكيل أجزاء خالية من الأنابيب غير المغلقة ،لحام عالية التردد، لحام الخياطة، التبريد، الحجم / تشكيل، والقطع على التيار.
| قطر الأنابيب | 10-50 ملم |
| نوع اللحام | لحام عالية التردد (حامض صلب H.F) |
| التوافق المادي | الفولاذ الكربوني والفولاذ المصقول |
| سرعة المنتج القصوى | 120 متر/دقيقة |
| طريقة التفتيش | إختبار التيار الدوامي بنسبة 100% |
| قوة المحرك الرئيسي | 22-75 كيلوواط |
| مواد العجلات | Cr12MoV |
| طول القطع | 4-6 مترا |
| سمك الأنابيب | 6-12.7ملم |
| الأبعاد | 20m × 2m × 1.5m |
طوافة الصلب → مكشوف → مقص والحامض → جهاز تجميع أفقي → مطحنة تشكيل → محامض HF صلب → مطحنة تحديد الحجم
| المعلم | القيمة |
|---|---|
| تشكيل صالات الطاحونة | 7 |
| موقف طاحونة القياس | 5 |
| مادة العمود | 40Cr |
| قطر الأنابيب المستديرة | 19-76ملم |
| سمك الأنابيب المستديرة | 1.5-3.0ملم |
| حجم الأنابيب المربعة | 15×15-60×60ملم |
| سمك أنبوب مربع | 1.5-2.0 ملم |
| النموذج | نطاق القطر | سمك الأنابيب | سرعة الخط (م/دقيقة) |
|---|---|---|---|
| HG20 | 8-25.4 ملم | 0.3-1.2ملم | 120 |
| HG32 | 10-32ملم | 1.4-1.5ملم | 120 |
| HG50 | 16-76ملم | 0.7-2.5ملم | 30-120 |
| HG76 | 25-76ملم | 1-4ملم | 30-100 |
| HG89 | 32-89ملم | 1-4.5 ملم | 30-80 |
| HG114 | 45-114ملم | 1.5-5.0ملم | 30-60 |
