عالية الدقة ملحومة الأنابيب مطحنة آلة و عالية التردد مستقيم التماس مطحنة

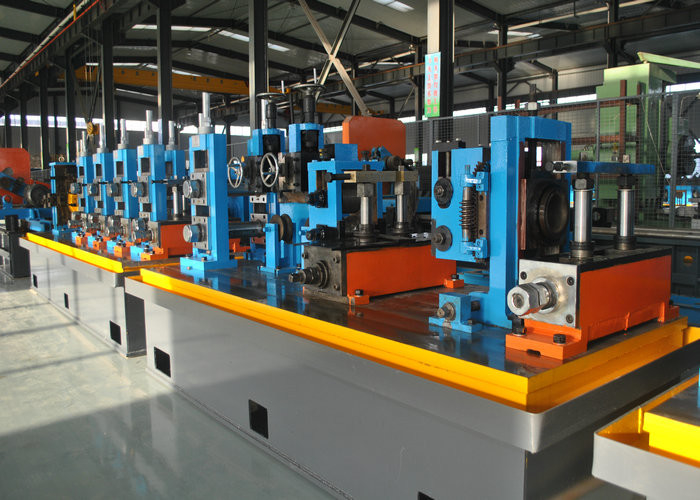

آلة طاحونة الأنبوب ERW ذات السرعة العالية والدقة العالية

يستخدم هذا الخط لتصنيع أنابيب الصلب الملحومة من Φ32mm-Φ140mm مع 1.0mm-5.0mm من سماكة الجدار ، يمكن أن تنتج أنبوب مربع 25 * 25 - 110 * 110mm.

بعد أن استوعبنا تكنولوجيا تصنيع الأنابيب المتقدمة من الخارج والمحلي ، فإن خط إنتاجنا المبتكر المصمم وكل وحدة مفردة من خط الإنتاج ليست اقتصادية فحسب بل عملية أيضًا.

مقدمة موجزة عن مطحنة الأنبوب ERW وطاحونة الأنبوب

• إن مطحنة الأنبوب ERW وطاحونة الأنبوب هي عبارة عن سلسلة من الآلات التي تبني أنابيب اللحام الطولي وأنابيب الصلب بأشرطة من الصلب بعرض معين.
• ويبدأ من خلال فك وتثبيت لفائف الصلب الشقوق في شرائح الصلب.
• يتم بعد ذلك إدخال شرائط الصلب المسطحة في آلة التشكيل وستقوم الأسطوانة التي يتم دفعها في الماكينة بلف الشريط إلى شكل دائري.
• ثم يتم إرسال الشرائط الملفوفة إلى صندوق اللحام حيث يتم لحام الأنبوب بواسطة لحام ذو حالة صلبة عالية التردد.
• سوف يتم تشكيل الأنابيب الملحومة بالشكل المتوقع أو الحجم في آلة التحجيم. وأخيراً سيتم قطع الأنبوب وطولها.

ميزة المنتج:

1. دقة عالية
   بين مستوى الأسطوانة يقفز 0.01 ، بين الإطار وإزاحة الشريحة ≤0.02 ، والإطار الرأسي درجة ≤0.05 ، كل إطار درجة موازية ≤0.1 ، وقطر أنبوب الصلب ودرجة الاستدارة ≤0.08
2. استخدام التكنولوجيا اليابانية لجعل طلب العملاء الأجانب الذين يحتاجون إلى متطلبات دقة عالية
3. جدولة استخدام دودة والعتاد ودودة التكيف ، ودقة التكيف عالية ، والطاقة بدقة
4. يمكن تعديل الندبة الكاشفة الضبط ثلاثي الأبعاد ، يمكن أن تكون الكاشطة على طول دائرة الفولاذ ± 20 درجة دوران.
5. جولة تصبح مربعة هو مربع دفع الرأس التركي ، يمكن أن تقلل من الوزن العفن ، وتشكيل مستقرة ، R زاوية موحدة.
6. رفع مستوى أعلى كتلة التخميد النايلون ، والحد من تأثير على رمح واضعة.

عملية الإنتاج

Scroll up → Uncoil → التسطيح → نهاية القص & لحام اللحام ← بطاريات ← تشكيل ← لحام الحث العالي التردد ← إزالة الأزيز الخارجي ← التبريد ← التحجيم ← القطع ← الفحص و الجمع ← الوصول إلى المستودع

مواصفات:

1. المواد الخام

2. مجموعة الإنتاج :

3. HF لحام: GGP300Kw الحالة الصلبة عالية التردد لحام

4. خط Spees: Max.70m / min

5. طول الأنبوب: 6-12m

6. دقة القطع: ± 3mm

7. القدرة الكهربائية المثبتة: تقريبا . 500KW

8. حجم الخط الكامل: حوالي 80X9m

خدماتنا

1.) سوف نرسل المهندس لتركيب وتدريب العاملين لديك كيفية تشغيل هذه الآلة بالطريقة الصحيحة.

2.) فريق الضمان

ضمان الجودة سنة واحدة ، إصلاح ضمان الحياة. خلال فترة ضمان الجودة ، باستثناء حالات الفشل الناجمة عن الخطأ البشري ، سيتم توفير قطع الغيار مجانًا. بعد فترة ضمان الجودة ، فقط تهمة تكلفة قطع الغيار.

3) نحن توريد خدمة ما قبل البيع وبعد البيع.

ما قبل البيع: تصميم ورشة العمل ، وتصميم الانتاج الانتاج

خدمة ما بعد البيع: التثبيت والتدريب ، والمهندس الماهر للعمل.

4.) يمكننا أيضا إرسال مهندس يعمل لك شهور serval أو 1 سنة. سيساعدك المهندس على تحسين الإنتاج وتقليل الفاقد وتقليل التكلفة.

5.) نحن توريد خدمة ما قبل البيع-تصميم لمشروع كامل لصنع أنابيب الفولاذ المقاوم للصدأ / صنع أنابيب الصلب الكربوني.

6.) سوف نكون مسؤولين عن التحميل والشحن
