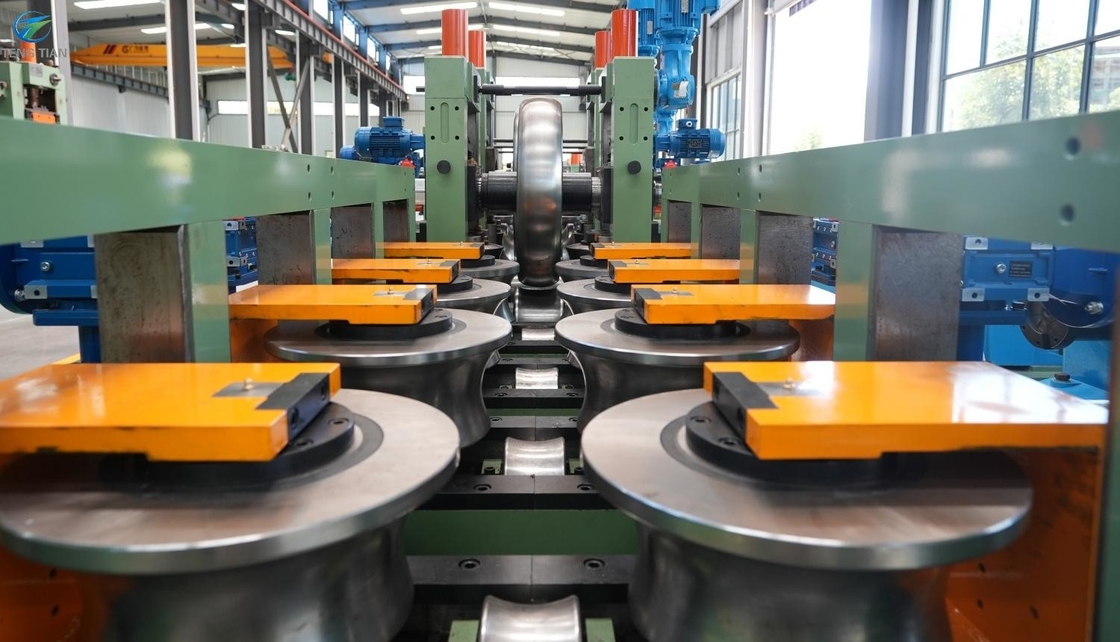

آلة تصنيع أنابيب الفولاذ الزخرفية للنوافذ للأنابيب المستديرة

النافذة الزخرفية أنابيب الفولاذ صنع آلة للأنابيب المستديرة

1وصف

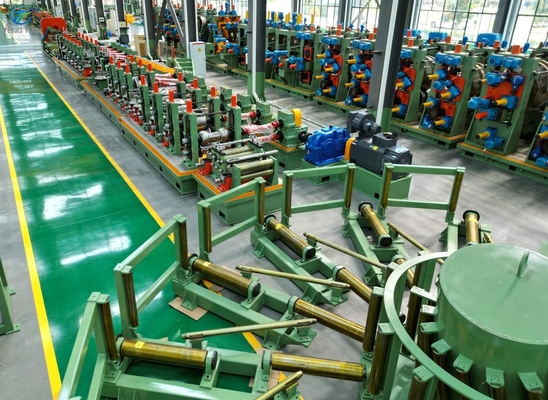

هذاالنافذة الزخرفية خط إنتاج أنابيب الصلب للأنابيب المستديرةتستخدم خصيصا لإنتاجΦ19.05-Φ76.2mm، δ0.8-3.0mm أنابيب عالية التردد الموالية بالخيط المستقيم والأنابيب المربعة المقابلة والأنابيب ذات الشكل الخاص ((δ≤2.5mm).تتميز مكونات المعدات بكونها تتراوح من إزالة الملفوف إلى المنشار القطع الطويل الثابت. ويمكن ضبط سرعة التدحرج وفقًا لذلك ضمن نطاق مناسب من قطر الأنابيب وسمك الجدار.

2المواد المطبقة:

(1) شريط فولاذ ملفوف بالساخن أو البارد (وفقاً لـ GB708-88 أو GB1591-88)

(2) المواد: الفولاذ منخفض الكربون، الفولاذ منخفض السبائك δs≤345Mpa، δb≤610Mpa

(3) سمك الشريط الفولاذي: 0.8-3.0mm (حسب GB708-88)

(4) عرض الشريط الصلب: 60-240mm

(5) تعريف للفكرة الفولاذية: Φ450-Φ550mm

(6) O.D من لفائف الصلب: Φ800-Φ1200mm

(7) الحد الأقصى لوزن الملف: 3000 كجم

3نطاق الأبعاد من أنابيب الصلب المعالجة:

(1) O.D: Φ19.05-Φ76.2mm

(2) حجم الأنابيب المربعة: 18x18 ~ 60x60mm

(3) حجم الأنابيب المستطيلة:15x20~40x80mm

(4) سمك الحائط: 0.8-3.0mm ((الأنابيب المربعة والأنابيب ذات الأشكال الخاصةδ≤2.5mm)

(5) الطول: 4-8m

4سرعة الطحن: 30-80M / min ((اختيار سرعة مختلفة حسب قطر مختلف من الأنابيب وسماكة)

5. سير عملية المنتج (أنابيب الفولاذ):

Raw material (steel coil) → uncoiling → shearing and end welding → material accumulating → non-power leveling → mill-forming → high-frequency welding → removing burrs outside of weld seam → cooling → sizing → roughly straightening → fixed length cutting → finishing tube

6- يُنصح المستخدم بالإكسسوارات الضرورية (للمراجعة فقط):

(1) موقع المعدات الميكانيكية: 55m × 4.5m (الطول × العرض)

(2) موقع المعدات الكهربائية: 5m × 4m (الطول × العرض)

(3) قاعدة أساس وحدة الآلة (انظر رسم قاعدة المورد)

(4) مجموعتين من الرافعة الجوية التي تبلغ 10 أطنان

(5) إمدادات الطاقة:

a. محرك المعدات: 3KW + 200KW + 18.5KW + 22KW + 22KW + 22KW = 287.5KW

ب. صيانة عالية التردد في الحالة الصلبة: 250 كيلوواط

(6) شفرات الشفرة لتتبع الشفرة ، المواصفات حسب كتاب التعليمات والكمية حسب حاجة العميل.

(7) قضيب مغناطيسي لحام الأنابيب، شراء حسب حجم تصنيع الأنابيب.

(8) مجموعة واحدة من مضخات الضغط العالي Φ3 "، 32m لتبريد آلة لحام الأنابيب.

(9) مجموعة واحدة من بركة مياه التبريد لجهاز تصنيع الأنابيب، حجم 30 متر مكعب مع أنابيب المياه، ومقياس ضغط المياه والصمام.

(10) الدوائر الكهربائية لوحدة الآلة. قبل التجميع، يجب أن تصل الدوائر إلى الخزانة الكهربائية لغرفة التردد العالي.الاتصال الكهربائي للغرفة عالية التردد إلى طاولة التحكم الكلية ومحطة الأزرار. (قرر الحجم والكمية عند التثبيت في الموقع، الشراء من السوق)

(11) غرفة عالية التردد لوحدة الآلات. تبني الأرضية أو العلية وفقا لتخطيط العميل.

(12) معدات الرفع والأدوات لتركيب الآلة، وزن أقصى لجزء واحد هو 10 طن
