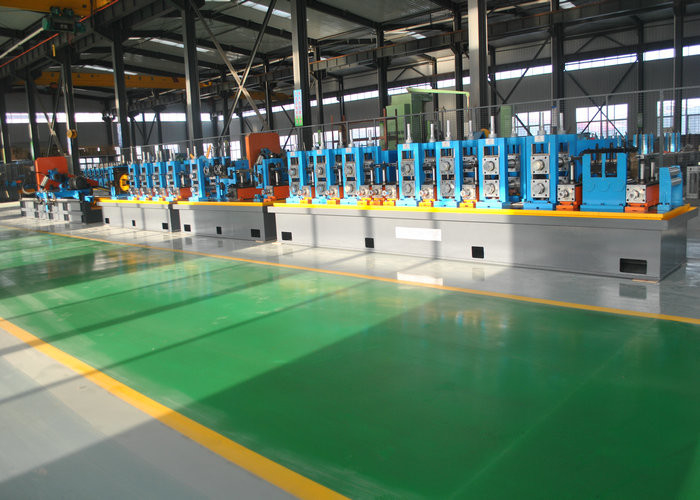

آلة تصنيع أنابيب اللحام بالحث عالي التردد والتحكم بالحاسوب

هذه المعدات مصممة خصيصا لإنتاج Φ20-Φ80mm، δ1-4.0mm عالية التردد أنابيب لحام خيط مستقيم وأنابيب مربعة المقابلة (17 * 17-62 * 62mm، 1.2-3.0mm).يتضمن النظام الكامل مكونات من إطلاق الملفات إلى المنشار القطع الطول الثابت، مع سرعة التدحرج قابلة للتعديل وفقًا لقطر الأنابيب وسمك الجدار.

• المواد الخام: الفولاذ منخفض الكربون
• سمك الشريط الفولاذي: 1.0-3.5mm
• عرض الشريط الصلب: 60-240mm
• هوية لفائف الصلب: Φ450-Φ550mm
• O.D من لفائف الصلب: Φ800-Φ1200mm
• الحد الأقصى لوزن الملف: 2500 كجم

• O.D من الأنابيب: Φ20-Φ80mm
• سمك الجدار: 1.0-3.5mm (الأنابيب المربعة: 1.2-3.0mm)
• الطول: 4-8m
• سرعة الطحن: 60-70m/min
• طاقة المعدات عالية التردد: 250 KW (الحالة الصلبة)
• الجهد: 380V/440V، 50HZ

• المكشوف: 1 مجموعة
• الحلاقة والحامية: 1 مجموعة
• جهاز التخزين: 1 مجموعة
• وحدات التشكيل واللحام والتنظيم: مجموعة واحدة
• المنشار القطع بقيادة الكمبيوتر: 1 مجموعة
• جدول النفاذ: 1 مجموعة
• حاوية عالية التردد في الحالة الصلبة: 1 مجموعة

مصنع أنابيب ERW مع لحام صلب عالي التردد يمكن أن تنتج أنابيب مستديرة، أنابيب مربعة وأنابيب مستطيلة بسرعة عالية ويمكن أيضا أن تنتج أنابيب شكل L، T، Z،خفض تكاليف الأدوات مع ضمان جودة الأنابيب النهائية.

Material (steel coil) → uncoiler → shear and welder → horizontal (or cage) accumulator → forming mill → HF solid welder → sizing mill → roughly straightening (turkey head) → cut off machine → run out table

تم تصميم خط طاحونة الأنابيب عالية التردد هذا لإنتاج أنابيب مستديرة قطرها 25.4-114 ملم وسمك الجدران 0.8-4.0 ملم. باستخدام تقنية تشكيل اللف،إنها تعالج شريط الفولاذ إلى أشكال مختلفةيستخدم النظام التسخين الحراري عالي التردد لإنشاء مادة قطع من قطرات وأحجام مختلفة عن طريق لحام الخياط بدقة معًا.نظام التحكم الآلي لـ PLCوحدة تنظيم السرعة البريطانية أوراسيا الرقمية تضمن التشغيل الموثوق به وسهولة الصيانة.

• التثبيت والتدريب:نحن نقدم المهندسين لتركيب وتدريب العمال على تشغيل الآلة بشكل صحيح.
• الضمان:ضمان نوعية لمدة عام مع دعم إصلاح مدى الحياة. قطع غيار إصلاح مجانية خلال فترة الضمان (باستثناء الخطأ البشري). بعد الضمان ، يتم فرض رسوم على تكلفة الأجزاء فقط.
• دعم شامل:تشمل خدمات ما قبل البيع تصميم ورشة العمل وإنتاج الإنتاج. تشمل خدمات ما بعد البيع التثبيت والتدريب والدعم الهندسي المهرة.
• دعم هندسي متوسّعخيار للمهندسين للعمل في الموقع لعدة أشهر إلى عام لتحسين الإنتاج، والحد من النفايات، وخفض التكاليف.
• تصميم المشروع:خدمات التصميم الكامل للمشاريع لإنتاج أنابيب الفولاذ المقاوم للصدأ والفولاذ الكربوني.
• الخدمات اللوجستية:نحن نتعامل مع كل ترتيبات التحميل والشحن
