| مكان المنشأ: | خبي, الصين |
| اسم العلامة التجارية: | Tengtian |
| إصدار الشهادات: | CE, ISO9001, BV |
| رقم الموديل: | HG60 |

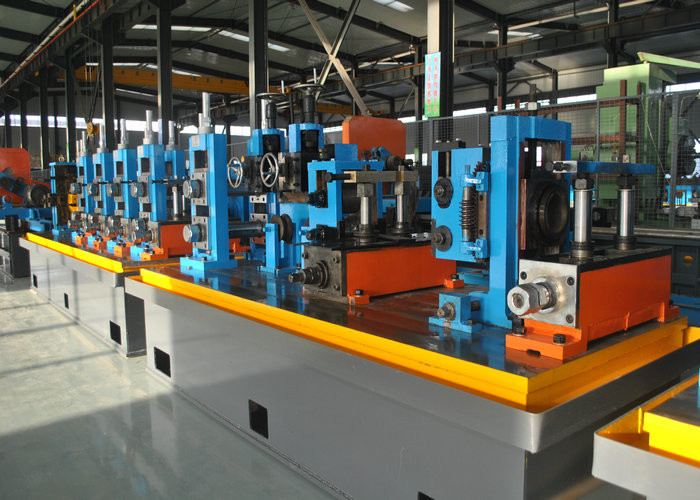

تم تصميم مصنع الأنابيب هذا خصيصًا لإنتاج أنابيب ملحومة بدرزة مستقيمة عالية التردد φ19-φ63.5 ملم، δ0.8-2.5 ملم، بما في ذلك الأنابيب المربعة والأنابيب ذات الأشكال الخاصة المقابلة (δ≤2.0 ملم). تتراوح إعدادات المعدات الكاملة من فك الملف إلى منشار القطع ذي الطول الثابت، مع سرعة دحرجة قابلة للتعديل بناءً على متطلبات قطر الأنبوب وسمك الجدار.
| العنصر | المواصفات |
|---|---|
| شريط فولاذي مدلفن على الساخن أو البارد | حسب GB700-88 أو GB1591-88 |
| المادة | فولاذ منخفض الكربون، فولاذ منخفض السبائك δs≤345Mpa، δb≤610Mpa |
| سمك الشريط الفولاذي | 0.8-2.5 ملم (حسب GB708-88) |
| عرض الشريط الفولاذي | 60-200 ملم |
| القطر الداخلي لملف الفولاذ | φ450-φ550 ملم |
| القطر الخارجي لملف الفولاذ | φ800-φ1200 ملم |
| الحد الأقصى لوزن الملف | 2500 كجم |
| العنصر | مواصفات مصنع الأنابيب |
|---|---|
| القطر الخارجي | φ19-φ63.5 ملم |
| سمك الجدار | 0.8-2.5 ملم (أنابيب مربعة وأنابيب ذات أشكال خاصة δ≤2.0 ملم) |
| الطول | 4-8 م |
| الموديل | نطاق القطر | سمك الأنبوب | سرعة الخط (م/دقيقة) |
|---|---|---|---|
| HG20 | 8-25.4 ملم | 0.3-1.2 ملم | 120 |
| HG32 | 10-32 ملم | 1.4-1.5 ملم | 120 |
| HG50 | 16-76 ملم | 0.7-2.5 ملم | 30-120 |
| HG76 | 25-76 ملم | 1-4 ملم | 30-100 |
| HG89 | 32-89 ملم | 1-4.5 ملم | 30-80 |
| HG114 | 45-114 ملم | 1.5-5.0 ملم | 30-60 |
| HG165 | 60-165 ملم | 3-7 ملم | 30-50 |
| HG219 | 114-219 ملم | 4-8 ملم | 20-40 |
| HG273 | 114-273 ملم | 4-10 ملم | 15-30 |
| HG325 | 165-325 ملم | 4-10 ملم | 10-30 |
| HG426 | 165-426 ملم | 4-12.7 ملم | 8-25 |
| HG508 | 219-508 ملم | 4-16 ملم | 8-20 |
