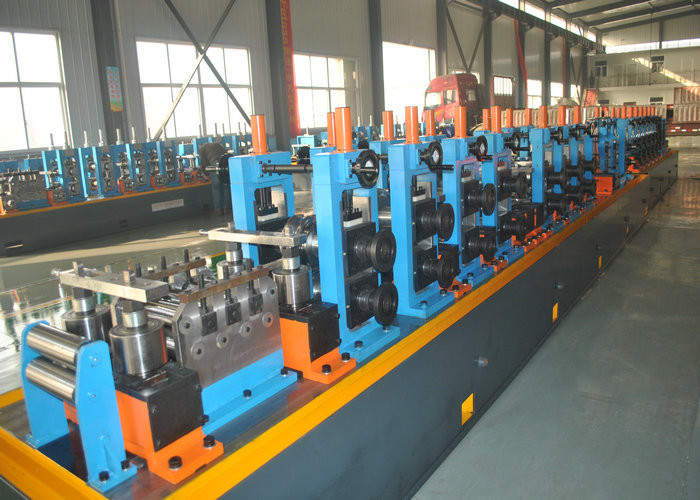

خط إنتاج أنابيب الصلب / أنبوب ماكينة / مطحنة أنبوب

1.1 المواد المطبقة:

(1) الشريط الصلب المسال بالساخن أو البارد (وفقاً لـ GB700-88 أو GB1591-88)

(2) المواد:الصلب منخفض الكربون، الصلب منخفض السبائك ≤345Mpa،b≤610Mpa

(3) سمك الشريط الفولاذي: 1.0-3.0mm (حسب GB708-88)

(4) عرض الشريط الصلب: 50-200mm

(5) هوية لفكرة الفولاذ: 400-550mm

(6) O.D من لفائف الصلب: 800-1200mm

(7) الحد الأقصى لوزن الملف: 1500 كجم

1.2 نطاق الأبعاد من أنابيب الصلب المعالجة:

(1) O.D: 16-63mm

(2) سمك الحائط: 1.0-3.0mm ((الأنابيب المربعة والأنابيب ذات الأشكال الخاصة≤2.0mm)

(3) الطول: 4-8m

1.3 تدفق عملية المنتج (أنابيب الصلب):

Raw material (steel coil) → decoiling → shearing and welding → material accumulating → non-power leveling → forming milling → high-frequency welding → removing burrs outside of weld seam → cooling → sizing → rough straightening → fixed length cutting → finishing pipe

1.4 سرعة الطحن: 20-60m/min

1.5 طاقة المعدات عالية التردد: 200 كيلوواط

1.6 يُعلم المستخدمون بالمزايا الضرورية (للمراجعة فقط):

(1) موقع المعدات الميكانيكية: 50m × 4.5m (الطول × العرض)

(2) موقع المعدات الكهربائية: 5m × 4m (الطول × العرض)

(3) قاعدة أساس وحدة الآلة (انظر رسم قاعدة الموردين)

(4) مجموعتين من الرافعة الجوية التي تبلغ 10 أطنان

(5) إمدادات الطاقة:

a. محرك المعدات: 75KW + 11KW + 5KW = 91 KW

محرك التردد العالي: 200 كيلوواط
