مطحنة الأنابيب الدقيقة للأنابيب 25-76mm مع لحام التردد العالي

Name: مطحنة الأنابيب الدقيقة للأنابيب 25-76mm مع لحام التردد العالي
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG60
Price: 50,000.00 USD
Availability: InStock

تفاصيل المنتج:

مكان المنشأ:	خبي
اسم العلامة التجارية:	Tengtian
إصدار الشهادات:	CE,ISO9001,BV
رقم الموديل:	HG60

معلومات تفاصيل

مكان المنشأ:

خبي

اسم العلامة التجارية:

Tengtian

إصدار الشهادات:

CE,ISO9001,BV

رقم الموديل:

HG60

Product name:

Precision Tube Mill High Speed TIG Welded Tube Mill , Industrial Pipe Milling Machine

Material:

HRC,CRC,Galvanised Steel

Pipe diamete:

25-76mm

Welding Type:

High Frequency Welding

Pipe shape:

Round,square,rectangular

Adjustment type:

By turbine worm

Keywords:

Precision Tube Mill

إبراز:

High Light

إبراز:

آلة طحن الأنابيب,

industrial tube mills

معلومات التداول

الحد الأدنى لكمية:

1 مجموعة

الأسعار:

$100000 to $1 million

تفاصيل التغليف:

تصدير التعبئة والتغليف للماء وابحار.

وقت التسليم:

70 يوم عمل / سنة

شروط الدفع:

L/C ، T/T ، Western Union

القدرة على العرض:

35 مجموعة

وصف المنتج

طاحونة الأنابيب الدقيقة TIG عالية السرعة طاحونة الأنابيب

آلة طحن الأنابيب الصناعية

مواصفات المنتج

المواد	HRC، CRC، الفولاذ المغلف
قطر الأنابيب	25-76ملم
نوع اللحام	لحام التردد العالي
شكل الأنابيب	مستديرة، مربعة، مستطيلة
نوع التعديل	بواسطة دودة التوربين

آلات صناعة الأنابيب عالية السرعة

طاحونة أنابيب ERW عالية الدقة الآلية بالكامل

يستخدم مطحنة HG273 لتصنيع أنابيب مستديرة من Φ114mm-Φ273mm بسماكة 4.0mm-10mm من شريط الملفات المطاطية الباردة والمطاطية الساخنة.تتضمن العملية تشكيل أجزاء خالية من الأنابيب غير المغلقة مع لحام لاحق في الأنابيب، تسخين الحافة عن طريق صيانة عالية التردد في الحالة الصلبة ، لحام الخياطة الطولية في أوراق آلة لحام الأنابيب ، التبريد ، التحديد والتشكيل ، وقطع الأنابيب التي لا نهاية لها إلى أطوال مقاسة.

الخصائص الرئيسية للدقة

بين قفزات الدوار المستوية: 0.01mm
ما بين الإطار والمسافة بين الشريحة: ≤0.02mm
درجة عمودية الإطار: ≤0.05mm
درجة موازية لكل إطار: ≤0.1mm
قطر أنابيب الصلب وخطأ في الطول: ≤0.08mm

عملية الإنتاج

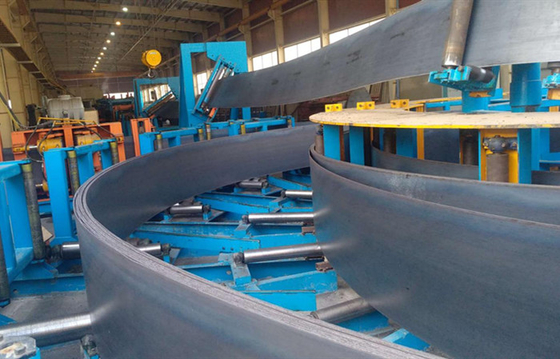

Material (steel coil) → Uncoiler → Shear and Welder → Horizontal (or Cage) Accumulator → Forming Mill → HF Solid Welder → Sizing Mill → Rough Straightening (Turkey Head) → Cut Off Machine → Run Out Table

المعايير الأساسية

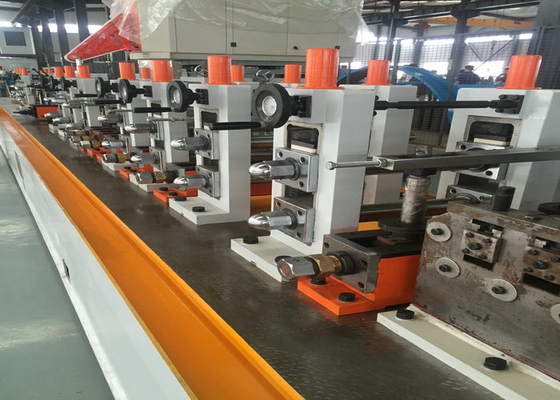

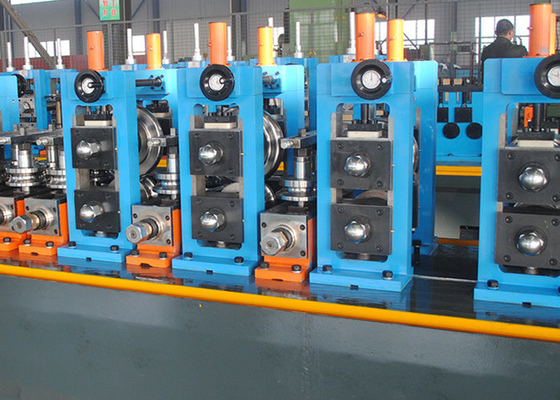

موقف طاحونة التشكيل	7
موقف طاحونة القياس	5
مادة العمود	40Cr
قطر الأنابيب المستديرة	19-76ملم
سمك الأنابيب المستديرة	1.5-3.0ملم
حجم الأنابيب المربعة	15×15-60×60ملم
سمك أنبوب مربع	1.5-2.0 ملم

يمكننا تصميم الآلة وفقا لمتطلبات العملاء.

نماذج طاحونة الأنابيب ERW

النموذج	نطاق القطر	سمك الأنابيب	سرعة الخط (م/دقيقة)
HG20	8-25.4 ملم	0.3-1.2ملم	120
HG32	10-32ملم	1.4-1.5ملم	120
HG50	16-76ملم	0.7-2.5ملم	30-120
HG76	25-76ملم	1-4ملم	30-100
HG89	32-89ملم	1-4.5 ملم	30-80
HG114	45-114ملم	1.5-5.0ملم	30-60
HG165	60-165 ملم	3-7ملم	30-50
HG219	114-219ملم	4-8ملم	20-40
HG273	114-273ملم	4-10 ملم	15-30
HG325	165-325ملم	4-10 ملم	10-30
HG426	165-426ملم	4-12.7ملم	8-25
HG508	219-508 ملم	4-16ملم	8-20
