| مكان المنشأ: | خبي |
| اسم العلامة التجارية: | Tengtian |
| إصدار الشهادات: | CE,ISO9001,BV |
| رقم الموديل: | HG60 |

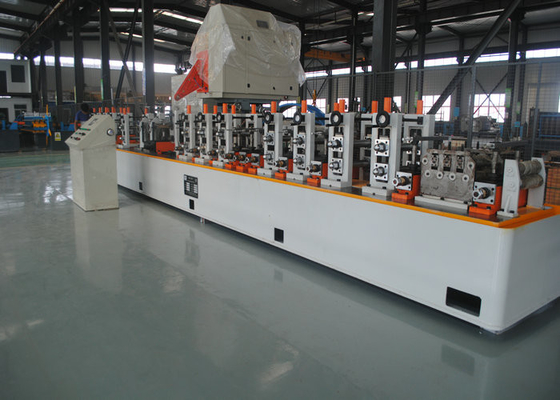

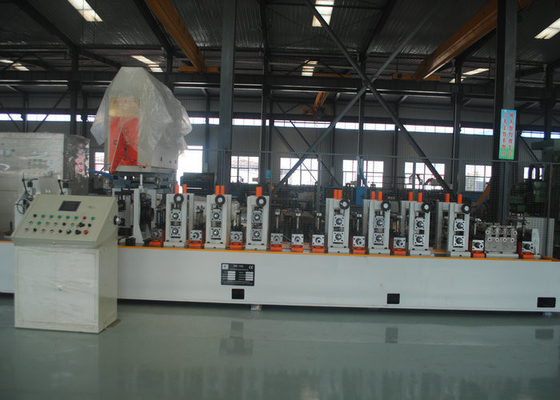

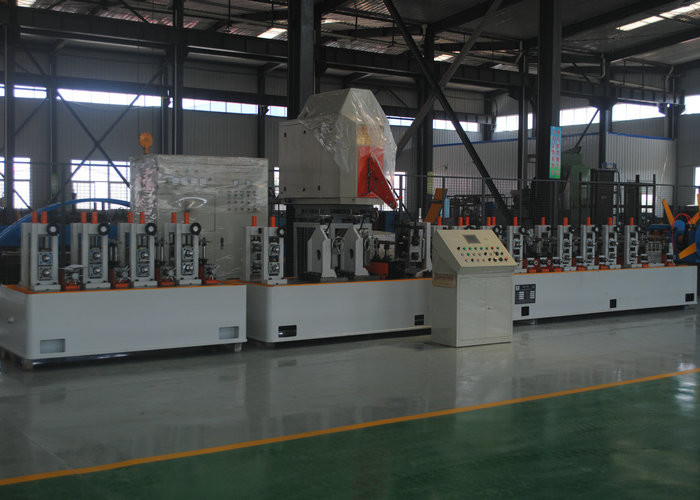

| اسم المنتج | مطحنة أنابيب دقيقة عالية السرعة صناعية، آلة طحن الأنابيب 15×15-60×60 مم حجم الأنبوب |
| المادة | HRC، CRC، فولاذ مجلفن |
| قطر الأنبوب | 25-76 مم |
| نوع اللحام | لحام عالي التردد |
| شكل الأنبوب | دائري، مربع، مستطيل |
| نوع التعديل | بواسطة دودة التوربين |
تم تصميم مطحنة HG273 لتصنيع الأنابيب الدائرية بقطر Φ114 مم - Φ273 مم بسمك 4.0 مم - 10 مم من شرائط الملفات المدرفلة على البارد والساخنة. تتضمن العملية تشكيل فجوات أنبوبية غير مغلقة، واللحام اللاحق في أنابيب، وتسخين الحواف عبر أداة لحام عالية التردد ذات الحالة الصلبة، واللحام الطولي في لفائف آلة لحام الأنابيب، والتبريد، والتحجيم/التشكيل، والقطع أثناء التشغيل للأنابيب اللانهائية إلى أطوال مقاسة.
المادة (لفائف الفولاذ) → فتاحة الملفات → القص واللحام → مجمع أفقي (أو قفص) → مطحنة التشكيل → أداة لحام HF صلبة → مطحنة التحجيم → التقويم التقريبي (رأس الديك الرومي) → آلة القطع → طاولة الخروج
| حوامل مطحنة التشكيل | 7 |
| حوامل مطحنة التحجيم | 5 |
| مادة العمود | 40Cr |
| قطر الأنبوب الدائري | 19-76 مم |
| سمك الأنبوب الدائري | 1.5-3.0 مم |
| حجم الأنبوب المربع | 15×15-60×60 مم |
| سمك الأنبوب المربع | 1.5-2.0 مم |
يمكننا تصميم الآلة وفقًا لمتطلبات العميل المحددة.
| الموديل | نطاق القطر | سمك الأنبوب | سرعة الخط (م/دقيقة) |
|---|---|---|---|
| HG20 | 8-25.4 مم | 0.3-1.2 مم | 120 |
| HG32 | 10-32 مم | 1.4-1.5 مم | 120 |
| HG50 | 16-76 مم | 0.7-2.5 مم | 30-120 |
| HG76 | 25-76 مم | 1-4 مم | 30-100 |
| HG89 | 32-89 مم | 1-4.5 مم | 30-80 |
| HG114 | 45-114 مم | 1.5-5.0 مم | 30-60 |
| HG165 | 60-165 مم | 3-7 مم | 30-50 |
| HG219 | 114-219 مم | 4-8 مم | 20-40 |
| HG273 | 114-273 مم | 4-10 مم | 15-30 |
| HG325 | 165-325 مم | 4-10 مم | 10-30 |
| HG426 | 165-426 مم | 4-12.7 مم | 8-25 |
| HG508 | 219-508 مم | 4-16 مم | 8-20 |
فولاذ منخفض الكربون، فولاذ منخفض السبائك، فولاذ مجلفن، فولاذ مقاوم للصدأ، إلخ.
