| مكان المنشأ: | خبي, الصين |
| اسم العلامة التجارية: | Tengtian |
| إصدار الشهادات: | CE, ISO9001, BV |
| رقم الموديل: | HG76 |
مقدمة

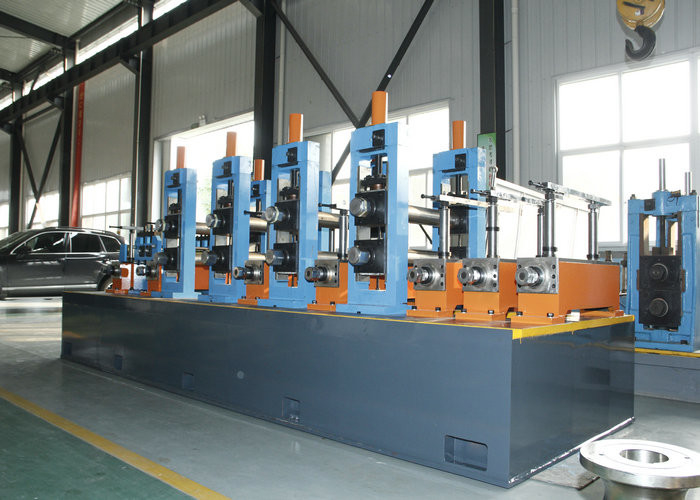

يستخدم هذا المعدات خصيصا لإنتاج الكربون عالية التردد مصفح أنابيب الطاحونة. انها مصنوعة من المواد المكررة بدقة عالية ومجهزة مع قطع طول ثابت المنشار.تتضمن الآلة الرئيسية تشكيلجهاز لحام، مقياس وتقويم. تكوين المعدات هو من decoiler إلى المنشار قطع طول ثابت.يمكن ضبط سرعة التدحرج وفقًا لذلك ضمن نطاق مناسب من قطر الأنابيب وسماكة الجدار.
عملية خط الإنتاج
Raw material (strip steel roll) – Material feeding – End cutting and butt welding (hand welding) – Strip storage cage – Material feeding and forming – High frequency welding – Removing outer burr – Cooling water jacket – Fix the diameter and straightening – Cut off with flying saw – Material unloading (Manually stow and bind up) – Inspection – Storehouse
المعلم التقني
أنابيب لحام عالية التردد
| الوصف | WB12 خط طاحونة الأنابيب |
WB25 خط طاحونة الأنابيب |
WB32 خط طاحونة الأنابيب |
WB50 خط طاحونة الأنابيب |
| قطر الأنابيب المصفحة | Φ7-25mm | Φ8-32ملم | Φ13-50mm | Φ20-60mm |
| سمك جدار الأنابيب المطاطية | 0.3-1.0 ملم | 0.4-1.5ملم | 0.6 إلى 1.8ملم | 0.8-2.7ملم |
| سرعة لحام الأنابيب | 90M/min | 90M/min | 90M/min | 70M/min |
| قوة المحرك الرئيسي | 22 كيلوواط | 37 كيلوواط | 55 كيلوواط | 75 كيلوواط |
| قوة لحام التردد العالي | 60 كيلوواط | 60 كيلوواط | 100 كيلوواط |
100 كيلوواط |
