| مكان المنشأ: | خبي, الصين |
| اسم العلامة التجارية: | Tengtian |
| إصدار الشهادات: | CE, ISO9001, BV |
| رقم الموديل: | HG76 |
وصف الشركة
شركتنا هي شركة متخصصة في تصنيع معدات الأنابيب الملحومة ذات التردد العالي ، وأربعة درفلة للدرفلة على البارد ، ومعدات القص ذات السرعة العالية ، ومعدات التشكيل البارد الدقيقة ، ومعدات الأنابيب الملحومة من الفولاذ المقاوم للصدأ وجميع أنواع المقطع العرضي المعقد. وهي واحدة من أقدم المصانع الخاصة المحلية التي تعمل في صنع معدات الأنابيب الملحومة في الصين.
المعايير الفنية
| تخصيص: | Φ76 × 8.2 |
| قطر دائرة الانبوب: | Φ13 ~ Φ76mm |
| سمك الأنابيب: | 3 ~ 8.2mm |
| مواد الأنابيب: | Q195، Q215، Q235 |
| سرعة اللحام: | 10 ~ 30M / دقيقة |
تخصيص
| نموذج | القطر (مم) | سمك (مم) | السرعة (م / دقيقة) | القوة الرئيسية (kw) | لحام HF (KW) | منطقة (M2) |
| HG32 | 10-32 | 0،4-1،5 | 30-100 | 250 | 100 | 12x100 |
| HG50 | 12-50 | 0،6-2،5 | 30-90 | 300 | 150 | 12x100 |
| HG76 | 12-76 | 1-3 | 30-90 | 320 | 200 | 12x100 |
| HG89 | 32-89 | 1-4 | 30-80 | 350 | 300 | 12x100 |
| HG114 | 45-114 | 1،5-5،0 | 30-60 | 400 | 300 | 12x100 |
| HG165 | 60-165 | 3-7 | 30-50 | 600 | 400 | 12x100 |
| HG219 | 114-219 | 4-8 | 20-40 | 800 | 500 | 15x150 |
| HG273 | 114-273 | 4-10 | 15-30 | 1000 | 600 | 18x160 |
| HG325 | 165-325 | 4-10 | 10-30 | 1200 | 600 | 12x100 |
| HG426 | 165-426 | 4-12،7 | 8-25 | 1400 | 800 | 12x100 |
| HG508 | 219-508 | 16/04 | 8-20 | 2000 | 1000 | 12x100 |
آلة فك اللفافة الهيدروليكية
1. قدرة التحميل: 4000kg
2. عرض لفائف: 150 410mm
3. سمك: 2.0mm 5.0mm
4. القطر الداخلي: ø500mm ø700mm
5. القطر الخارجي: ø1000mm ø1500mm
مزود الطاقة
1. قوة المحرك المعدات: 132kw x 2+ 45kw + 30kw + 30kw = 369kw
2. قوة محطة HF: 400kw
آلة القص واللحام الأمامي
ضمان التغذية المستمرة للمواد
تراكم قفص
1. قدرة التراكم: 150 300mm
2. سرعة التغذية: ≥ 100m / min
3. تعديل يدوي
4. قوة المحرك: 30kw

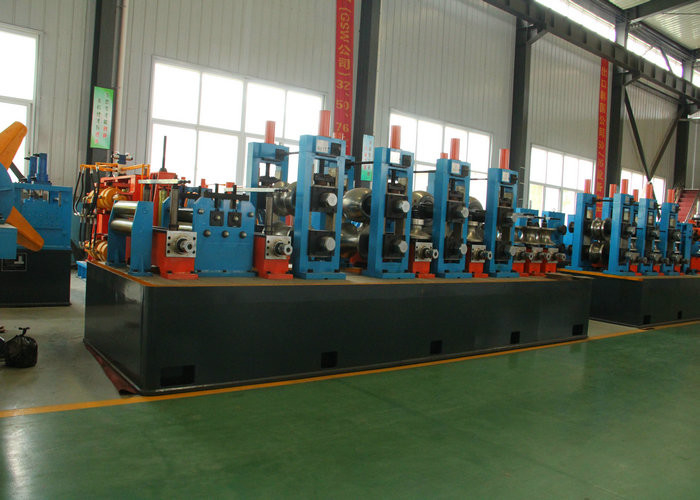

تغذية والتسطيح ولفة تشكيل آلة
1. اثنين من بكرات التغذية وخمسة أسطوانات تسطيح
2. تشكيل آلة
--- محطة الرفع الأفقي: 7 مجموعات
رمح الأسطوانة: ø100mm ، 40Cr
المواد الأسطوانة: 45 # الصلب
--- محطة الرول العمودي: 9 مجموعات
رمح الأسطوانة: ø60mm ، 40Cr
المواد الأسطوانة: 45 # الصلب
--- محرك علبة التروس: 7 مجموعات
والعتاد: 40CrMnTi و 40 Cr ، رمح: 40Cr
14 مجموعة من عمود النقل
--- البثق وجمع الخردة
--- جهاز تنظيف الأزيز
--- جهاز التحجيم
--- جهاز استقامة
نظام تبريد الماء
محطة HF
1. امدادات الطاقة: 380 فولت / 220 فولت ، 50 هرتز
2. قوة العمل: 300KW
نظام القيادة الرئيسي
1. المحرك الرئيسي: سلسلة Z4 ، DC 132KW
2. المخفض الرئيسي: ZQ750-10.35
CNC Flying Saw
1. قطع سمك: 2.0mm 5.0mm
2. طول القطع: 4 8m
3. قطع التطوير التنظيمي: ø48 ø130mm
4. سرعة القطع: 6-8 تخفيضات / دقيقة
5. قطع التسامح: ≤ 6mm
6. قوة المحرك: 45 كيلو واط ، درجة 2 AC موتور
