عالية السرعة ERW الملحومة أنبوب مطحنة ، 3 آلة لحام الأنابيب العبارة

العملية التكنولوجية:

تتحرك لفائف → ملف الإعداد → uncoiling و rarr. القص و بعقب اللحام و rarr. التوجيه الأفقي و rarr. تغذية و rarr. تخزين و rarr. التفريغ (نظام التحكم الكهربائي والنظام الهيدروليكي) و rarr. تشكيل و rarr. اللحام و rarr. الطائر الطيران و rarr. نفد الجدول على طريقة لفة.

عنصر المعدات

1. رأس مزدوج uncoiler:

يتم التحكم في الفرامل بواسطة الاسطوانة ونموذج الاسطوانة هو SC80X25FA.

(1) الحد الأقصى وزن الملف: 5T

(2) القطر الداخلي لفائف: 440-510mm

(3) سمك الشريط: 5.0mm

(4) الحد الأقصى عرض لفائف: 400mm

2. آلة قص هيدروليكية مزدوجة العمود:

(1) يجب قطع عرض قطاع الصلب: ≤400mm

(2) يجب قطع سمك قطاع الصلب: ≤5mm

(3) طريقة القطع: قوة اسطوانة هيدروليكية

(4) قوة المحرك الضخ: 5.5Kw

3. تخزين الجهاز بما في ذلك تراكم لولبية ومراكم القفص ، يمكنك الاختيار منها:

3-1. تراكم حلزوني (ø5m): يشمل ما يلي (1) - (5)

(1) صينية ذات تيار منخفض:

وهي مكونة من دعامة الأسطوانة والرفعة الرأسية. وتدعم الأسطوانة المستوية الشريط الفولاذي بشكلٍ عادي ، ويمكن للأسطوانة العمودية ضبط وتوجيه الشريط ، وهي تناسب عرض النطاق الترددي 400 مم.

(2) تسطيح & تغذية آلة:

يتضمن جزء الدوران صندوق التروس والاقتران العالمي. القاعدة هي الهيكل الصلب. انها دعوى ل bandwidth≤400mm. مع الفرامل الهوائية والمحرك 18.5KW.

(3) مركب:

تستخدم لتخزين وتحميل وتفريغ وقيادة الشريط ، تتكون من جزء الطاقة ، داخل المسار ، الأسطوانة العمودية ، الأسطوانة المستوى ، خارج الأسطوانة عرقلة المسار ، أسطوانة عازلة التغذية. يشمل جزء الدوران المحرك وصندوق التروس والاقتران العالمي.

(4) علبة التقلب العالية:

تتألف من قوس ومستوى الأسطوانة واللفافة الرأسية. انها دعوى ل bandwidth≤400mm.

(5) صندوق التحكم الكهربائي:

3-2.مجموع الأقفاص: بما في ذلك (1) - (3)

(1) آلة التغذية:

إن آلة التغذية على شكل محور و نوع التغذية تتكون من القيادة ، الشد ، الأسطوانة. انها دعوى ل bandwidth≤400mm.

(2) قفص جمع المواد:

تستخدم لتخزين ، تتكون من السياج الصلب ، حديدي الصلب ، المهمل ، مستوى الأسطوانة ، و chakpa للعقل.

(3) صندوق التحكم الكهربائي:

الإنتاج الرئيسي الرئيسي للأجزاء الإلكترونية والأجهزة التي يتم ارتداؤها تتوافق مع GB. ثلاث مراحل أربع أسلاك النظام.

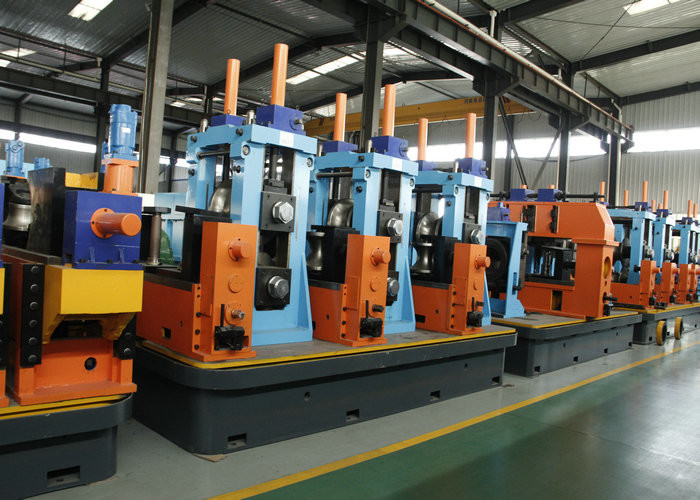

4. المحرك الرئيسي للطاحونة:

(1) تشكيل جزء: سبع وحدات بكرات نوع رافعة جسرية

(2) جزء اللحام: لحام الحث ذو الحالة الصلبة العالية

(3) جزء التبريد: التبريد المبرد

(4) جزء التشطيب: خمس وحدات بكرات جسرية من نوع

المعلمة الفنية الرئيسية لخط إنتاج الأنابيب

(1) قطر الأنبوب: φ60-ø120mm

(2) سمك جدار الأنابيب: 2.0-5.0mm

(3) محرك كهربائي: تشكيل جزء: 110Kw ، جزء التشطيب: 132Kw.

(4) قطر المحور الاسطوانة: ø100 ، 40Cr المادية

(5) قطر محور العجلة الدوارة: ø70 ، 40Cr المادية

5. الحالة الصلبة عالية التردد:

(1) الموديل: GGP400-0.2-HC

(2) مدخلات الطاقة: 3p ، 380V ، 50HZ

(3) انتاج الطاقة: 400KW

6. منشار الطيران المتحكم فيه بالكمبيوتر:

(1) دقة القياس: ± 3mm

(2) مقياس الطول: 4-8m

(3) السرعة القصوى: 70m / min

(4) حركة مناشير: الهوائية (يتأرجح)

(5) استخدم شفرة المنشار المعدنية الدائرية

7. جدول التفريغ:

نموذج: نقل على طريقة المتداول ، عكس هوائيا (مع محرك 3Kw ، 6 فئات)
