تفاصيل المنتج:
شروط الدفع والشحن:
|
أنبوب قطر: | 25-76mm | منتوج سرعة: | الحد الأقصى 50 متر / دقيقة |
---|---|---|---|
مواد: | الكربون الصلب والفولاذ المقاوم للصدأ ، وانخفاض سبائك الصلب | قطع + منشار: | الاحتكاك المنشار قطع |
دودة تستعد: | Max.80m / دقيقة | سمك الأنابيب: | 4.0-10.0mm |
تسليط الضوء: | المتفجرات من مخلفات الحرب أنبوب مطحنة,الذبح آلة الخط,slitting line machine |
1.1 معلومات عامة

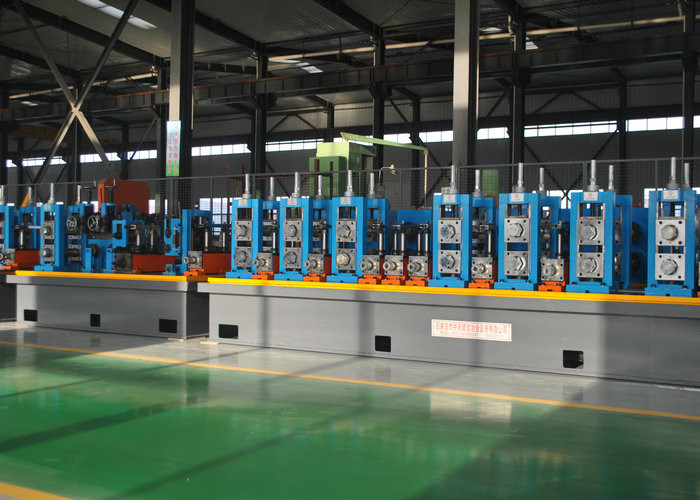

يتم استخدام هذه الماكينة خصيصًا لإنتاج الأنابيب الملحومة المستقيمة عالية التماس Φ0.7 - mm76mm و δ0.7-3.0 مم والأنابيب المربعة المقابلة والأنابيب ذات الشكل الخاص. تركيب المعدات من decoiler إلى منشار ثابت طول القطع. يمكن تعديل سرعة الدوران بالمقابل في نطاق مناسب من قطر الماسورة وسماكة الجدار.
1.2 المواد المعمول بها
(1) قطاع الصلب المدلفن على الساخن والبارز (حسب GB700-88 أو GB1591-88)
(2) المواد: الفولاذ منخفض الكربون ، وانخفاض سبائك الصلب ≤345Mpa ، δb≤610Mpa
1.3 المتفجرات من مخلفات الحرب أنبوب مطحنة نموذج آخر
نموذج | نطاق القطر | سماكة الأنابيب | خط السرعة (م / دقيقة) |
HG20 | 8-25.4MM | 0.3-1.2MM | 120 |
HG32 | 10-32MM | 1.4-1.5MM | 120 |
HG50 | 16-76MM | 0.7-2.5MM | 30-120 |
HG76 | 25-76MM | 1-4MM | 30-100 |
HG89 | 32-89MM | 1-4.5MM | 30-80 |
HG114 | 45-114MM | 1.5-5.0MM | 30-60 |
HG165 | 60-165MM | 3-7MM | 30-50 |
HG219 | 114-219MM | 4-8MM | 20-40 |
HG273 | 114-273MM | 4-10MM | 15-30 |
HG325 | 165-325MM | 4-10MM | 10-30 |
HG426 | 165-426MM | 4-12.7MM | 8-25 |
HG508 | 219-508MM | 4-16MM | 8-20 |
1.4 العملية العامة
المواد الخام (لفائف الصلب) → decoiling و rarr. القص و اللحام و rarr. تراكم و rarr. التسوية غير السلطة و rarr. تشكيل طحن و rarr. عالية التردد لحام و rarr. de-burr frame و rarr. وحدة التبريد و rarr. وحدة التحجيم و rarr. استقامة الخام و rarr. طول قطع ثابت و rarr. نفد الجدول
1.5 أعدت الملحقات الضرورية المقترحة للمشتري (للرجوع إليها فقط)
(1) موقع المعدات الميكانيكية: 45 متر × 4.5 متر (عرض × الطول)
(2) موقع المعدات الكهربائية: 5 م × 4 م (طول × عرض)
(3) قاعدة الأساس وحدة الجهاز (انظر الرسم الأساسي للمورد)
(4) مجموعتين من رافعة علوية 5 طن أو رافعة علوية 10 طن.
(5) امدادات الطاقة:
(6) شفرات لتتبع المنشار ، مواصفات حسب كتاب التعليمات. يتم تحديد الكمية من قبل العميل.
(7) شريط مغناطيسي لأنابيب اللحام ، وشراء حسب حجم صنع الأنابيب.
(8) مجموعة واحدة من مضخات الضغط العالي Φ3 ، و 6 أمتار لسرير آلة لحام الأنابيب.
(9) 1 مجموعة من تجمع مياه التبريد لأنبوب اللحام آلة السرير ، حجم 25m3with أنابيب المياه ، ضغط المياه متر وصمام. (يتم تحديد الكمية والحجم في الموقع ، ثم الشراء من الخارج)
(10) وحدة الجهاز الدائرة الكهربائية. قبل التجميع ، يجب أن تصل الدائرة الكهربائية إلى الخزانة الكهربائية للغرفة عالية التردد. اتصال كهربائي لغرفة عالية التردد إلى جدول التحكم الكلي ومحطة زر. (يتم تحديد الكمية والحجم في الموقع ، ثم الشراء من الخارج)
(11) غرفة واحدة عالية التردد لوحدة الماكينة. اعتماد الأرض أو العلية وفقا لتخطيط العميل.
(12) ضاغط الهواء: مجموعة واحدة (شراء السوق)
(13) معدات الرفع والأدوات لتثبيت الآلة ، (الرافعة ، حبل أسلاك الفولاذ ، إلخ) أقصى وزن لجزء واحد هو 8 طن.
خدماتنا
ضمان الجودة
سنكون responsilbe لمشكلة الجودة الناتجة عن تصميم وتصنيع مع سنة واحدة بعد التثبيت الناجحة وتصحيح الأخطاء وجميع المصاريف لاستبدال أجزاء ومكونات (استبعاد العوامل البشرية والمكونات vulerable) يجب أن يولد من قبلنا!
التصحيح
1) سوف مصنع إرسال المهندسين 1-2technical للتثبيت واختبار العملية
2) الموقع ، أساس المعدات ، المنشآت الرائعة الخ المسؤولة عن المشتري وفقا لمواد المعدات التي توفرها الموردين ، المعدات اللازمة للتركيب (معدات الرفع ، أداة الخ) ، مواد تركيب التثبيت (سلك ، ماسورة محرك ، أنابيب المياه وهلم جرا) ، والقوى العاملة التي يرتبها المشتري.
3) المشتري هو المسؤول عن إمدادات الطاقة وإمدادات المياه وإمدادات الغاز لموصل واجهة المعدات
4) ملاحظات إعداد المشتري
(أ) يأخذ جهاز الماكينة الموقع (الطول * العرض)
(ب) امدادات الطاقة: القوة الرئيسية لمقعد التحكم في المعدات ، موقع الوحدة
(ج) تغذية الهواء: ضاغط هواء (1.5 متر مكعب / دقيقة)
(د) إمدادات المياه: مصدر المياه إلى محطة الآلات
