خبى تنغتيان الملحومة الأنابيب معدات التصنيع المحدودة.
الجودة أولا، العميل أولا
المبيعات والدعم الفنى:
|
تفاصيل المنتج:
شروط الدفع والشحن:
|

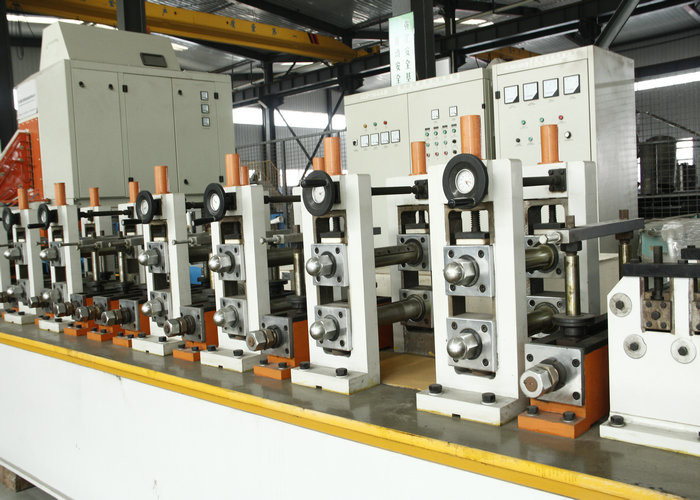

| اسم المنتج: | آلة تصنيع مطحنة الأنبوب المربع 76 مم 100 م / دقيقة | قطر دائرة الانبوب: | 25-76 ملم |
|---|---|---|---|
| سرعة المنتج: | ماكس 100 م / دقيقة | المواد: | الكربون الصلب والفولاذ المقاوم للصدأ وسبائك الصلب منخفضة |
| منشار القطع: | قطع منشار الاحتكاك | سماكة الأنبوب: | 1-4 ملم |
| قوة (ث): | 200 كيلو واط | الكلمات الرئيسية: | آلة صنع طاحونة الأنابيب المربعة |
| إبراز: | مطحنة الأنبوب المربعة 100m / Min,مطحنة الأنبوب المربعة 76mm,مطحنة أنبوب القطع الاحتكاكية |
||
| نوع لحام | لحام التردد العالي |
| التطبيق | البناء والمياه والغاز |
| نوع التشكيل | التشكيل بواسطة الدوامات |
| السمة | سرعة عالية دقة عالية |
| طلب خاص | يمكن تصميمها حسب متطلبات العملاء |
| سرعة الخط | 100 متر/دقيقة |
| طول الأنابيب | 4m-12m |
| نطاق سمك الجدار | 1mm-4mm |
| الكلمات الرئيسية للمنتج | آلة صناعة أنابيب الفولاذ الفريدة |
مكونات المعدات
1. مُكشّف الرأس المزدوج:
يتم التحكم في الفرامل بواسطة الاسطوانة ونموذج الاسطوانة هو SC80X25FA.
(1) الحد الأقصى لوزن الملف: 5T
(2) القطر الداخلي للملف: 440-510mm
(3) سمك الشريط:5.0 ملم
(4) الحد الأقصى عرض لفائف: 400mm
2آلة قشرة هيدروليكية ذات عمودين:
(1) عرض الشريط الصلب الذي سيتم قطع: ≤400mm
(2) سمك الشريط الصلب الذي سيتم قطع: ≤5mm
(3) طريقة القطع: طاقة الأسطوانة الهيدروليكية
(4) قوة مضخة المحرك: 5.5 كيلوواط
3جهاز التخزين بما في ذلك الجهاز الاحتياطي الدوار و الجهاز الاحتياطي القفص، يمكنك الاختيار من بينهم:
3-1، جهاز تجميع في دوامة ((ø5m):بما في ذلك ما يلي ((1) - ((5)
(1) سلة الإطاحة المنخفضة:
وهي تتكون من دعامة ومركب مستوي ومركب عمودي. يدعم الممر المستوي الشريط الصلب بشكل مساعد ، ويمكن للمركب الرأسي تعديل وتوجيه الشريط ، وهو مناسب لعرض النطاق الترددي≤400mm.
(2) آلة التسطيح والتغذية:
يتضمن الجزء الدوار علبة التروس والربط العالمي. القاعدة هي هيكل فولاذي. إنها مناسبة لعرض النطاق الترددي≤400mm. مع الفرامل الهوائية والمحرك 18.5KW.
(3) التراكم:
تستخدم لتخزين وتحميل وتفريغ وتشغيل الشريط ، وتتكون من الجزء القوي ، داخل المسار ، الدوار الرأسي ، الدوار المستوى ، خارج مسار حجب الدوار ، الدوار حجب التغذية.جزء الدوران يشمل المحرك، صندوق التروس والربط العالمي.
(4) علبة الإطاحة العالية:
تتكون من عجلة، وعجلة مستوى وعجلة عمودية.
(5) صندوق التحكم الكهربائي:
3-2 - جهاز التخزين في القفص: بما في ذلك ما يلي (1) - (3)
(1) آلة التغذية:
تتكون آلة التغذية ذات النوع المضغوط والطعام ذات المحورين من عجلة القيادة والضغوط والحجب. إنها مناسبة لعرض النطاق الترددي≤400mm.
(2) قفص جمع المواد:
تستخدم للتخزين، وتتكون من السياج الصلب، السور الصلب، البطيء، الدوار المستوى، و chakpa من العقل.
(3) صندوق التحكم الكهربائي:
إنتاج الأجزاء الأصلية الرئيسية وارتداء المعدات الإلكترونية وفقًا لـ GB. نظام ثلاثي المراحل أربعة أسلاك.
4المحرك الرئيسي للطاحونة:
(1) جزء التشكيل: سبع وحدات من عجلات النوع
(2) جزء اللحام: لحام التحريك عالي التردد في الحالة الصلبة
(3) جزء التبريد: تبريد سائل التبريد
(4) الجزء النهائي: خمس وحدات من عجلات النوع
المعلم التقني الرئيسي لخط تصنيع الأنابيب
(1) قطر الأنابيب: φ60-ø120mm
(2) سمك جدار الأنابيب: 2.0-5.0mm
(3) المحرك الكهربائي: جزء التشكيل: 110 كيلوواط، الجزء النهائي:132 كيلوواط.
(4) قطر محور الدوار المستوي: ø100، المواد 40Cr
(5) قطر محور الدوار الرأسي: ø70، المواد 40Cr
5. الحالة الصلبة عالية التردد:
(1) النموذج: GGP400-0.2-HC
(2) طاقة الدخول: 3p، 380V، 50HZ
(3) طاقة الخروج: 400 كيلوواط
6-منشورة بالكمبيوتر:
(1) دقة المقياس: ± 3 ملم
(2) طول الحجم: 4-8m
(3) السرعة القصوى: 70m/min
(4) حركة المنشارات: هوائية ((تأرجح)
(5) استخدام شفرة المنشار المعدنية الدائرية
7طاولة التفريغ:
النموذج: يتم نقله على الطريق المتحرك ، والعكسية بالهواء (مع محرك 3Kw ، 6 فئات)
طاحونة أنابيب ERW نموذج آخر
| النموذج | نطاق القطر | سمك الأنابيب | سرعة الخط ((m/min) |
| HG20 | 8-25.4MM | 0.3-1.2MM | 120 |
| HG32 | 10-32MM | 1.4-1.5MM | 120 |
| HG50 | 16-76MM | 0.7-2.5MM | 30-120 |
| HG76 | 25-76MM | 1-4MM | 30-100 |
| HG89 | 32-89MM | 1-4.5MM | 30-80 |
| HG114 | 45-114MM | 1.5-5.0MM | 30-60 |
| HG165 | 60-165MM | 3-7MM | 30-50 |
| HG219 | 114-219MM | 4-8MM | 20-40 |
| HG273 | 114-273MM | 4-10MM | 15-30 |
| HG325 | 165-325MM | 4-10MM | 10-30 |
| HG426 | 165-426MM | 4-12.7MM | 8-25 |
| HG508 | 219-508MM | 4-16MM | 8-20 |
1)سنرسل المهندس لتركيب وتدريب العمال الخاص بك كيفية تشغيل هذه الآلة بطريقة صحيحة.
2)فريق الضمان
ضمان الجودة لمدة سنة واحدة، إصلاح ضمان الحياة. خلال فترة ضمان الجودة، باستثناء الفشل الناجم عن الخطأ البشري، سيتم توفير قطع الغيار مجانا.بعد فترة ضمان الجودة، تفرض فقط تكلفة قطع الغيار.
3)نحن نقدم خدمة ما قبل البيع وبعد البيع.
خدمة ما قبل البيع: تصميم ورشة العمل، وتصميم إنتاج الإنتاج
خدمة ما بعد البيع: التثبيت والتدريب، والمهندس المهرة للعمل.
4)يمكننا أيضاً إرسال المهندس للعمل من أجلك لمدة أشهر أو سنة واحدة، سيساعدك المهندس على تحسين الإنتاج وتقليل النفايات وتقليل التكلفة.
5)نحن نقدم خدمة ما قبل البيع- التصميم للمشروع بأكمله لصناعة أنابيب الفولاذ المقاوم للصدأ / صناعة أنابيب الفولاذ الكربوني.
6)سنكون مسؤولين عن التحميل والشحن
