| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Tengtian |
| إصدار الشهادات: | CE / ISO |
| رقم الموديل: | HG76 |

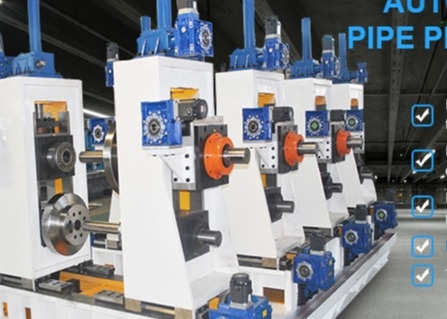

HG76 آلة صنع الأنابيب المطاومة أو خط إنتاج الأنابيب الفولاذية للأنابيب المربعة
HG76 Welded Pipe Making Machine Or Steel Pipe Production Line for Square Tube is used to manufacture of round pipe from cold-rolled and hot-rolled coil strip by means of unclosed tubular blank with its subsequent welding into tube، تسخين الحافة عن طريق صيانة عالية التردد في الحالة الصلبة ، لحام الخياطة الطولية في لفائف آلة لحام الأنابيب ، التبريد ،إضافة حجم أو تشكيل وتقطيع الأنابيب التي لا نهاية لها في الأطوال المقاسة.
طاحونة الأنابيب عالية الدقة لديها بعض المزايا كما يلي:
بين القفزات المستوية 001، بين الإطار والمسافة المنزلية ≤0.02mm ، درجة عمودية الإطار ≤0.05، كل درجة متوازية للإطار ≤0.1mm
قطر أنابيب الصلب وخطأ الطول ≤0.08mm.
عملية المنتج:
المواد ((الملفات الفولاذية)→الملفحات→القطع واللحام→الأفقية ((أو القفص) المجمع→طاحونة التشكيل→
حاوية التربة HF→طاحونة التحديد الحجم→مستقيمة تقريبية ((رأس الديك الرومي) →قطاع الآلة→طاولة التشغيل
المعايير الأساسية:
| صالات طاحونة التشكيل | 7 |
| أجهزة طاحونة الحجم | 5 |
| مادة العمود | 40Cr |
| قطر الأنابيب المستديرة | 19-76ملم |
| سمك الأنابيب المستديرة | 1.5-3.0ملم |
| حجم الأنابيب المربعة | 15×15-60×60ملم |
| سمك الأنابيب المربعة | 1.5-2.0 ملم |
| النموذج | نطاق القطر | سمك الأنابيب | سرعة الخط ((m/min) |
| HG20 | 8-25.4MM | 0.3-1.2MM | 120 |
| HG32 | 10-32MM | 1.4-1.5MM | 120 |
| HG50 | 16-76MM | 0.7-2.5MM | 30-120 |
| HG76 | 25-76MM | 1-4MM | 30-100 |
| HG89 | 32-89MM | 1-4.5MM | 30-80 |
| HG114 | 45-114MM | 1.5-5.0MM | 30-60 |
| HG165 | 60-165MM | 3-7MM | 30-50 |
| HG219 | 114-219MM | 4-8MM | 20-40 |
| HG273 | 114-273MM | 4-10MM | 15-30 |
| HG325 | 165-325MM | 4-10MM | 10-30 |
| HG426 | 165-426MM | 4-12.7MM | 8-25 |
| HG508 | 219-508MM | 4-16MM | 8-20 |
الفولاذ منخفض الكربون، الفولاذ منخفض السبائك، الفولاذ المقوى، الفولاذ المقاوم للصدأ، الخالمواد الخام المستخدمة في مصنع الأنابيب
