| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Tengtian |
| إصدار الشهادات: | CE / ISO |
| رقم الموديل: | HG76 |

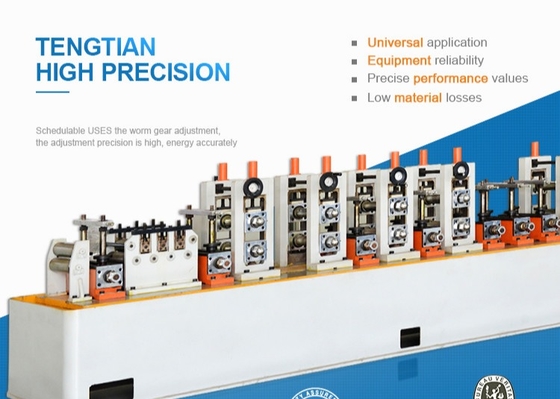

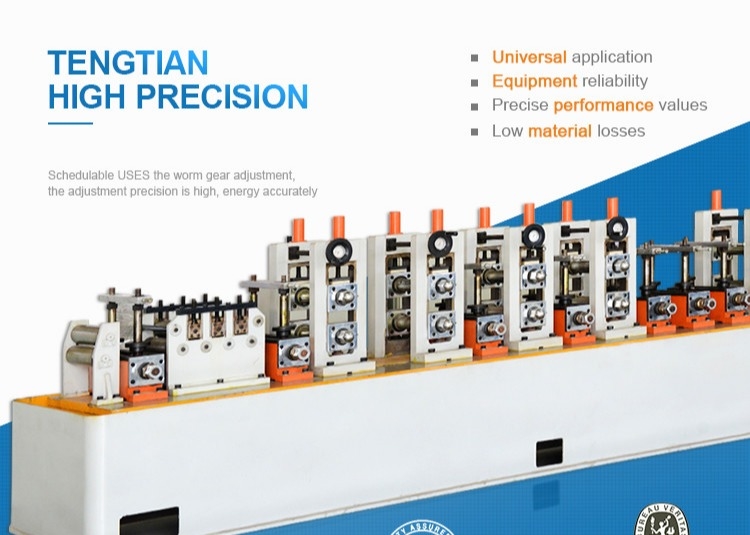

آلة لتحريك الأنابيب المستطيلة ذات الدقة العالية
يستخدم طاحونة HG76 لتصنيع أنابيب مستديرة من Φ25mm-Φ76mm بسماكة 1.0mm-4.0 ملم من شريط الملفات المطاطية باردة و ساخنة مطاطية عن طريق الأنبوب غير المغلق مع لحامها اللاحق في أنبوب، تسخين الحافة عن طريق صيانة عالية التردد في الحالة الصلبة ، لحام الخياطة الطولية في لفائف آلة لحام الأنابيب ، التبريد ،إضافة حجم أو تشكيل وتقطيع الأنابيب التي لا نهاية لها في الأطوال المقاسة.
طاحونة الأنابيب عالية الدقة لديها بعض المزايا كما يلي:
بين القفزات المستوية 001، بين الإطار والمسافة المنزلية ≤0.02mm ، درجة عمودية الإطار ≤0.05، كل درجة متوازية للإطار ≤0.1mm
قطر أنابيب الصلب وخطأ الطول ≤0.08mm.

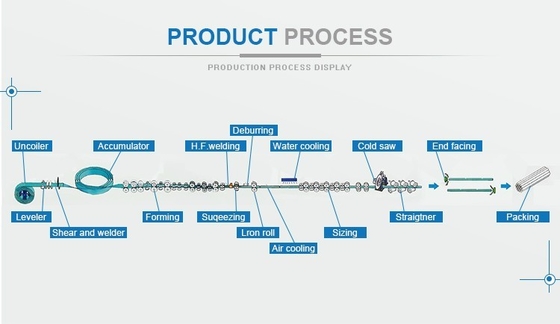

عملية المنتج:
المواد ((الملفات الفولاذية)→الملفحات→القطع واللحام→الأفقية ((أو القفص) المجمع→طاحونة التشكيل→
حاوية التربة HF→طاحونة التحديد الحجم→مستقيمة تقريبية ((رأس الديك الرومي) →قطاع الآلة→طاولة التشغيل
المعايير الأساسية:
| صالات طاحونة التشكيل | 7 |
| أجهزة طاحونة الحجم | 5 |
| مادة العمود | 40Cr |
| قطر الأنابيب المستديرة | 19-76ملم |
| سمك الأنابيب المستديرة | 1.5-3.0ملم |
| حجم الأنابيب المربعة | 15×15-60×60ملم |
| سمك الأنابيب المربعة | 1.5-2.0 ملم |
| النموذج | نطاق القطر | سمك الأنابيب | سرعة الخط ((m/min) |
| HG20 | 8-25.4MM | 0.3-1.2MM | 120 |
| HG32 | 10-32MM | 1.4-1.5MM | 120 |
| HG50 | 16-76MM | 0.7-2.5MM | 30-120 |
| HG76 | 25-76MM | 1-4MM | 30-100 |
| HG89 | 32-89MM | 1-4.5MM | 30-80 |
| HG114 | 45-114MM | 1.5-5.0MM | 30-60 |
| HG165 | 60-165MM | 3-7MM | 30-50 |
| HG219 | 114-219MM | 4-8MM | 20-40 |
| HG273 | 114-273MM | 4-10MM | 15-30 |
| HG325 | 165-325MM | 4-10MM | 10-30 |
| HG426 | 165-426MM | 4-12.7MM | 8-25 |
| HG508 | 219-508MM | 4-16MM | 8-20 |
