تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم الطاحونة: | خط إنتاج الأنابيب الفولاذية المستديرة Hfw 12 مم - 25 مم | سمك الشريط: | 0.2-0.4 مم |
|---|---|---|---|
| وزن الملف: | 1 طن | مستديرة: | 12mm-25mm |
| مربع: | 10*10 مللي متر-20*20 مللي متر | سرعة اللحام: | ماكس 100 م / دقيقة |
| طول القطع الثابت: | 4-12 م | السماكة: | 0.2-0.4 مم |
| إبراز: | خط إنتاج أنبوب فولاذي 25 مم,خط إنتاج أنبوب فولاذي 12 مم,خط إنتاج أنبوب فولاذي HFW |
||

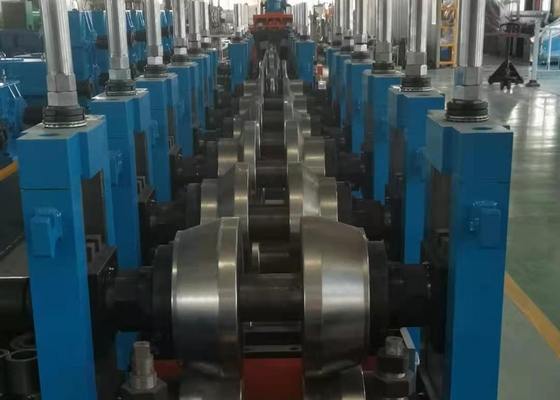

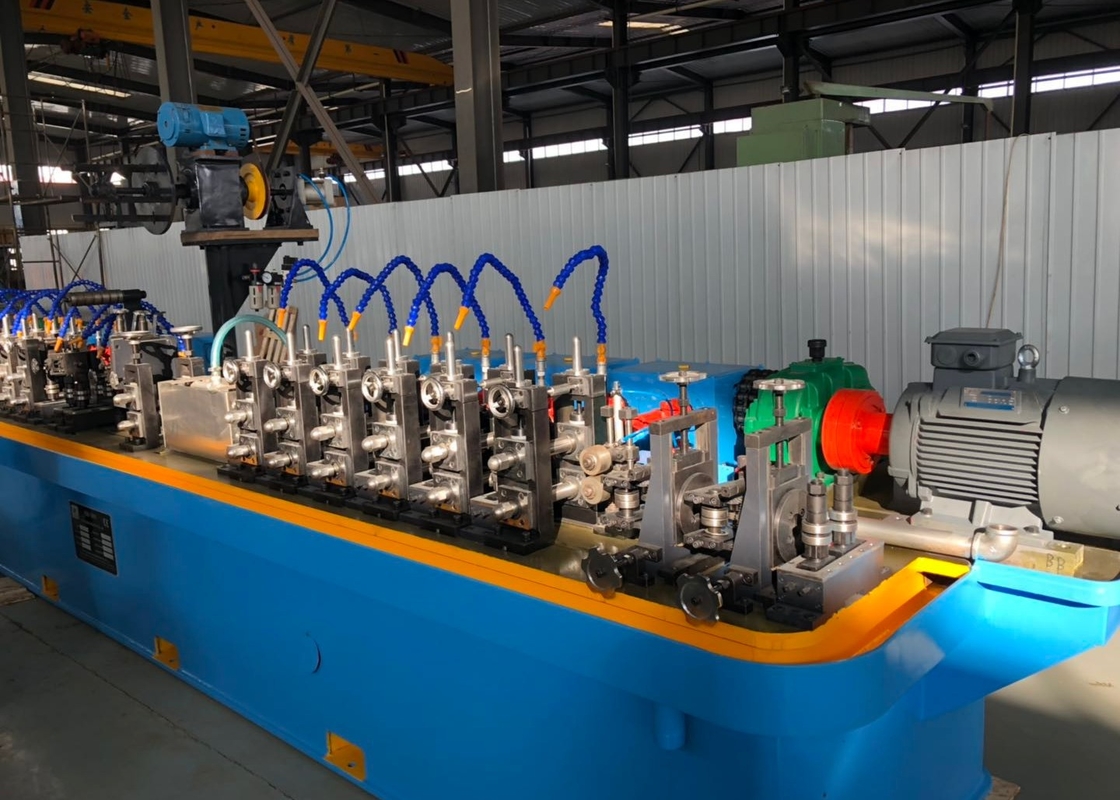

خط إنتاج الأنابيب المستديرة Hfw 12mm - 25mm الأنابيب الفولاذية
تم تصميم خط إنتاج أنابيب الفولاذ Hfw Round Pipe 12mm - 25mm لإنتاج أنابيب محمومة من أنابيب مستديرة 12mm-25mm ، سمك 0.2-0.4mm ، أنابيب مربعة: 10 * 10mm-20 * 20mm 0.2-0.4mm.والأنابيب المشوهة من الحجم المقابلاعتمادا على تصميم مرور لفة، يمكن لخط الإنتاج تصنيع أنابيب الصلب المطاطية مع معالجة عالية الجودة والتجميع بدقة عالية.
وفقًا لمبادئ توجيهية التصميم لتحسين طبيعة التشغيل والبيئة وخصائص السلامة والإنتاج ، والحد من تكلفة الدوار لضمان كفاءة عالية ،خط إنتاج HG50 يتبنى نمط فتحة نصف قطرها مزدوج.
المعلمات والمواصفات الرئيسية:
(1)مطابقة لمعيار YB189-64
(2)المواد: الفولاذ المنخفض الكربون والفولاذ المنخفض السبائك للبناء
(3)الخصائص الميكانيكية: σب≤520Mpa،σs≤365MPa
(4) عرض الشريط:35-80mm
(5) سمك الشريط:0.2-0.4ملم
(6)قطر الداخلي للملفات:φ480φ520mm
القطر الخارجي للملفات:φ1000 φ1800mm
وزن الملف: ≤1.0T
مواصفات الأنابيب المصفحة:
(1) أنابيب مستديرة: 12mm-25mm 0.2-0.4mm
أنابيب مربعة: 10*10mm-20*20mm 0.2-0.4mm
(2) طول القطع الثابت: 4-12m
(3) دقة قطع الأنابيب: 0-3mm
II. عملية خط الإنتاج
تحميل الملف → فك الملف →القطع واللحام →المجمع المدار الأفقي →التشكيل ، لحام HF ، التبريد ، التبريد ، التحديد الحجم ، تصويب →STD المنشار القطع البارد →النقل →التعبئة →التخزين
الأجزاء الرئيسية:
| لا، لا، لا | الاسم | كمية | الوحدة |
| 1 | المفتاح ((معرجة مزدوجة) | 1 | قطعة |
| 2 | أجهزة القطع واللحام الآلية | 1 | قطعة |
| 3 | الجهاز الاحتياطي الدائري Dia 3.0M | 1 | قطعة |
| 4 | طاحونة التشكيل والحجم | 1 | قطعة |
| 5 | المنشار البارد | 1 | مجموعة |
| 6 | طاولة لفة، مقعد وحزم بسيطة | 18 متر | مجموعة |
| 7 | 100 كيلوواط عالية التردد لحام الحالة الصلبة | 1 | مجموعة |
طاحونة أنابيب ERW نموذج آخر
| النموذج | نطاق القطر | سمك الأنابيب | سرعة التشكيل ((m/min) | قوة المحرك ((KW) | المنطقة الميكانيكية (م3) |
| HG20 | 8-20MM | 0.3-1MM | 30-120 | 55 | 7×50 |
| HG32 | 12-32MM | 0.3-2.0MM | 30-120 | 75 | 7×50 |
| HG50 | 16-50MM | 0.8-2.5MM | 30-110 | 110 | 7×60 |
| HG60 | 20-60MM | 0.8-3MM | 30-100 | 132 | 7×65 |
| HG76 | 12-76MM | 1-3MM | 30-100 | 320 | 8×80 |
| HG89 | 32-89MM | 1-4MM | 30-80 | 350 | 8×80 |
| HG114 | 45-114MM | 1.5-5.0MM | 30-60 | 400 | 10 × 100 |
| HG165 | 60-165MM | 3-7MM | 30-50 | 600 | 10 × 110 |
| HG219 | 114-219MM | 4-8MM | 20-40 | 800 | 12×150 |
| HG273 | 114-273MM | 4-10MM | 15-30 | 1000 | 18×160 |
| HG325 | 165-325MM | 4-12MM | 10-30 | 1200 | 18×180 |
| HG426 | 165-426MM | 4-16MM | 8-25 | 1400 | 18×180 |
| HG508 | 219-508MM | 4-20MM | 8-20 | 2000 | 21×180 |
خدماتنا
1سوف نرسل المهندس لتركيب وتدريب العمال الخاص بك كيفية تشغيل هذه الآلة بطريقة صحيحة.
2فريق الضمان
ضمان الجودة لمدة سنة واحدة، إصلاح ضمان الحياة. خلال فترة ضمان الجودة، باستثناء الفشل الناجم عن الخطأ البشري، سيتم توفير قطع الغيار مجانا.بعد فترة ضمان الجودة، تفرض فقط تكلفة قطع الغيار.
3نحن نقدم خدمة ما قبل البيع وبعد البيع.
خدمة ما قبل البيع: تصميم ورشة العمل، وتصميم إنتاج الإنتاج
خدمة ما بعد البيع: التثبيت والتدريب، والمهندس المهرة للعمل.
4ويمكننا أيضاً إرسال المهندس للعمل من أجلك لمدة أشهر أو سنة واحدة. سيساعدك المهندس على تحسين الإنتاج وتقليل النفايات وتقليل التكلفة.
5نحن نقدم خدمة ما قبل البيع- التصميم للمشروع بأكمله لصناعة أنابيب الفولاذ المقاوم للصدأ / صناعة أنابيب الفولاذ الكربوني.
6سنكون مسؤولين عن التحميل والشحن
