تفاصيل المنتج:
شروط الدفع والشحن:
|
| عرض قطاع الصلب: | 270-800 مم （± 0.2 مم） | أنبوب مربع: | 80x80—200x200 ملم |
|---|---|---|---|
| سرعة الجري: | 10-30 م / دقيقة | سمك المنتج: | 3-16 ملم |
| نمط الإنتاج: | كامل تلقائي | ضمان: | سنة واحدة |
| نوع اللحام: | لحام عالي التردد | منشار القطع: | منشار الطحن |
| تسليط الضوء: | مطحنة أنابيب المتفجرات من مخلفات الحرب أوتوماتيكية بالكامل,مطاحن أنابيب صناعية دقيقة,آلة لحام أنابيب مربعة المتفجرات من مخلفات الحرب |
||
المواد الخام والمنتج النهائي والعملية وملف تعريف تكوين المستخدم
1 ، شروط المواد الخام:
(1) الشريط الصلب المدلفن على الساخن أو المدرفل على البارد (تلبية GB700-88 ، GB1591-88)
قوة الخضوع للمواد الخام: σs≤345Mpa
قوة الشد للمواد الخام: σb≤560 ميجا باسكال
(3) سمك الشريط: سمك الأنبوب المربع 3-16 مم (GB708-88)
(4) عرض الشريط الفولاذي: 270-800 مم (± 0.2 مم)
(5) القطر الداخلي للملف الفولاذي: Φ508-Φ760mm
(6) قطر لفائف الصلب: Φ1100-Φ2000mm
(7) أقصى وزن للملف: 16 طن
2 ، نطاق حجم الأنابيب:
(1) أنبوب مربع: 80x80-200x200mm
(2) سمك المنتج:
أنبوب مربع ومستطيل: 3-16 مم
مزود الطاقة: 380V 50Hz 3 PHASE
3 ، عملية المنتج
المواد الخام (الشريط) - عربة التحميل - آلة فك اللفة - القطع واللحام - التغذية - مواد التخزين - التسوية السلبية - تشكيل الدرفلة - اللحام عالي التردد - إزالة نتوء اللحام ----- التبريد - التحجيم - خشن استقامة - قطع - جمع
مقدمة عن المعدات الرئيسية
تُستخدم عربة التحميل لصنع الملف الفولاذي من موضع التحميل إلى وحدة فك اللفافة.في نفس الوقت ، أسطوانة الزيت العلوية ، بحيث يتم ضبط الفتحة الداخلية للملف الفولاذي بدقة على مخروط أداة فك اللفة ، بعد شد فك اللفة ، ادفع للخلف إلى الأصل موقع.
OD للملف: Φ1100 Φ2000 ملم
معرف الملف: Φ508-Φ760mm
العرض: 270 800 مم
سرعة الجري: 4 م / دقيقة
شوط الجري: 3.5 م
طاقة محرك النقل: AC4KW (محرك بسلسلة مزدوجة)
قطر أسطوانة الرفع الهيدروليكية × السكتة الدماغية: Φ200 × 650 مم
ضغط عمل النظام الهيدروليكي: 8 10 ميجا باسكال
قوة الدفع: 16 ت (6 ميجا باسكال)
أقصى وزن للملف: 16T
بكرة نوع التمدد والانكماش الهيدروليكي المغزل الفردي ، الأسطوانة عبارة عن نوع كتلة انزلاقية ، مع دعم ، فرامل قرصية مزدوجة ، مكابحان ،
قطر الأسطوانة: Φ508 مم -760 مم ، آلة فك اللفة لها وظيفة تحكم أفقية ، يمكنها ضبط اتجاه العرض الكلي.
المعايير الفنية
قطر اللفة الخارج: Φ1200-Φ2000mm
عرض الملف: 270-800 مم
أقصى وزن للملف: 16 طن
طريقة التحرك المخروطي: هيدروليكي
نوع المخروط: التمدد الهيدروليكي
قطر عمود دوران الأسطوانة الهيدروليكية المخروطية: Φ140 / Φ100 مم
المحرك الرئيسي AC7.5KW
سرعة فك الملف: 6 م / دقيقة
سلسلة محرك فك اللف من طراز 28A-2
نوع الفرامل: هوائي
نموذج الفرامل: 2 × DBH205
طريقة فتح وإغلاق القابض: هوائي
فتح وإغلاق القابض تتحمل اسطوانة 125 ملم
الجهاز ذو الرأس المستقيم والمجرفة متطابقتان مع جهاز فك اللفائف لتفكيك رأس الحزام الفولاذي ، وإرسال الحزام الفولاذي إلى آلة تسوية الضغط ذات الرأس المستقيم.تتم مطابقة الشفرة مع بكرة الضغط ذات الرأس المستقيم لتقويم رأس الشريط الفولاذي ثم يتم إرسال الشريط الفولاذي إلى بكرة القرص.
المعايير الفنية:
عرض 270 ～ 800 مم
سمك 3 ～ 16 مم
أسطوانة مجرفة تلسكوبية: Φ125 / Φ90mm
أسطوانة تأرجح الشفرة: Φ125 / Φ90mm
مادة الشفرة: 50Mn
أسطوانة تأرجح أسطوانة الضغط Φ140 / Φ100mm
شكل محرك الأسطوانة
المحرك الهيدروليكي
نموذج المحرك الهيدروليكي 1QJM32-32Z3
أسطوانة الأسطوانة المستقيمة Φ100 / Φ70mm
ذراع متأرجح لجهاز الرأس المستقيم: اعتماد هيكل صندوق ملحوم
جهاز المجرفة: استخدم شفرة عمودية
يتعاون الجهاز ذو الرأس المستقيم ، وبكرة الضغط والمجرفة ، مع جهاز فك اللفائف لتفكيك رأس الشريط الفولاذي ، وإرسال الشريط الفولاذي إلى آلة تسوية القرص.يتم ضغط أسطوانة الضغط هيدروليكيًا لتثبيت الحزام الفولاذي ، ويتم تدوير المحرك الرئيسي لإرسال الحزام الفولاذي إلى أسطوانة القرص.بعد دخول الحزام الفولاذي إلى جهاز تسوية القرص ، يتم ضغط أسطوانة التسوية لأسفل إلى وضع مناسب لتسوية الشريط الفولاذي المسطح ، وإرسال الشريط الفولاذي إلى آلة اللحام بعقب القص ، والتعاون مع آلة اللحام بعقب القص لإكمال القص لحام بعقب.
المعايير الفنية :
عرض 270 ～ 800 مم
سمك 3 ～ 16 مم
محرك قرصة AC30KW (تردد)
سرعة تسوية القرص الإيجابية 7m / min
شكل الأسطوانة القرصية والاختزال: نوع الأسطوانة المزدوجة ، الضغط الهيدروليكي
أسطوانة القرص تضغط على الأسطوانة Φ160 / Φ110mm
قطر أسطوانة القرص × الطول Φ280 × 850mm
قرصة الأسطوانة المواد 42CrMo
شكل ناقل الحركة لأسطوانة الضغط وأسطوانة التسوية: بكرات القرص لأعلى ولأسفل نشطة بالكامل ، وبكرات التسوية نشطة تحتها
سرعة تسوية القرص السلبي ≤30m / min
شكل لفة التسوية والتخفيض
نوع علوي ذو ثلاث أسطوانات ، ضغط هيدروليكي
أسطوانة التسوية تضغط لأسفل على الأسطوانة Φ200 / Φ160mm
قطر أسطوانة التسوية × الطول Φ200 × 850mm
مادة الأسطوانة التسوية 42CrMo
صلابة وعمق تبريد الأسطوانة HRC52 ～ 58 ، العمق: 3 5 مم
قطر اللفة العمودية × الإرتفاع 200 × 300mm
هيكل الأسطوانة العمودي: أسطوانة عمودية مزدوجة على شكل I
مادة الأسطوانة العمودية 42CrMo
صلابة وعمق تبريد الأسطوانة HRC52 ～ 58 ، العمق: 3 5 مم
محرك تعديل عرض الأسطوانة العمودية 2 × AC2.2KW
طريقة فتح وإغلاق القابض: هوائي
تتحمل اسطوانة القابض: Φ125mm
تُستخدم لقطع الجزء غير المنتظم من رأس وذيل الشريط ، ومحاذاة ذيل الشريط للملف السابق مع رأس الشريط للملف التالي ، ولحمهما معًا لتغذية الحلقة بشكل مستمر.
الشكل الهيكلي: سرير اللحام القصي ، جهاز التغذية بالقرص ، جهاز التمركز المزدوج ، نظام القص المزدوج ، نظام لوحة القص ، نظام قيادة اللوحة السفلية باللحام ، إلخ.
المعايير الفنية :
سمك الشريط الفولاذي: 3-16mm
عرض الشريط الفولاذي: 270-800mm
قوة الشريط الفولاذي:
σb≤520Mpa σs≤350Mpa
نوع القطع: هيدروليكي
نوع الضغط: هيدروليكي
نوع اللحام: بمحرك AC0.55KW
ضغط العمل الهيدروليكي: 10Mpa
سرعة اللحام: 0.4 0.6 م / دقيقة
طريقة القطع: المقصات الهيدروليكية
شكل هيكل القص: شفرة مقص مزدوجة
أحدث المواد: 6CrW2Si
أسطوانة تثبيت اللحام التناكبي:
Ф125 / Ф90 ملم
مواد الأسطوانة: l 42CrMo
شكل قرصة: الأسطوانة السفلية نشطة
قرص لأسفل اسطوانة Ф125 / Ф90mm
سرعة القرص: ～ 5 م / دقيقة
محرك قرصة: AC15kW
طريقة فتح وإغلاق القابض: هوائي
تتحمل اسطوانة القابض: Φ125mm
هذه الآلة بين آلة لحام القص والمضيف (مطحنة تشكيل الحجم) ، تُستخدم بعد استخدام لفة من شريط الصلب ، قبل شريط اللفة التالي منذ التحضير من وقت فك اللف ، والقص واللحام التناكبي للتأكد من أن المضيف (مطحنة تشكيل التحجيم ) الإنتاج المستمر وتخزين ما يكفي من قطاع الصلب.
تشتمل هذه الوحدة بشكل رئيسي على جهاز مواد الضغط والحمل ، وتجميع المجمع ، ونقل وحدة المواد ، ووحدة التحكم الكهربائية.
(4) المواصفات:
القطر: 14 م
نوع المجمع: تغذية خارجية و توصيل داخلي
سمك لفائف الصلب: 3-16 مم ؛ العرض: 270-800 مم
حمل المواد بسرعة الذهاب: Vmax = 80m / min
قوة محرك التغذية: AC 132kw
محرك التخزين: AC 17.5KWx17SET
منطقة التخزين: 5 م 2

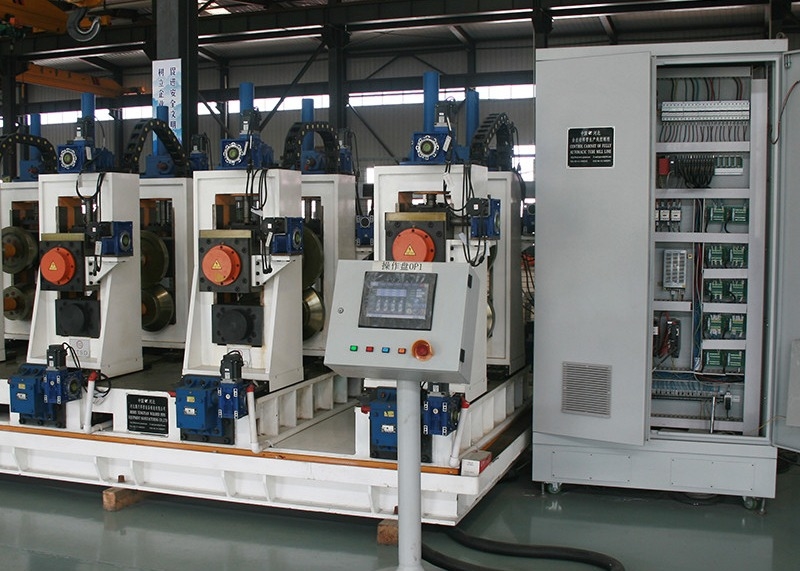

تشكيل 12 استاند مقاس 4 استاند ورأس ديك رومي 2 ستاند
قم بقطع الأنبوب الفولاذي الجاري في جدول التشغيل التالي.
عندما تقوم مطحنة الدرفلة المستمرة بتوصيل الأنبوب الفولاذي إلى المنشار الطائر ، فإن عربة المنشار تتعقب وتتزامن مع سرعة الأنبوب ، ومشابك كتلة المشبك ، ونظامي قطع المنشار المثبتين على الطاولة الدوارة مع دوران شفرة المنشار ، مما يجعل التغذية الشعاعية تحت محرك تغذية التيار المتردد المؤازر. في هذا الوقت ، يتم تدوير الطاولة الدوارة أيضًا ، ويقوم نظام قطع المنشار بحركة مركبة بين الطاولة الدوارة والتغذية الخاصة بها ، ويقطع الأنبوب الفولاذي على طول مسار شكل المقطع من قطعة القطع ، ثم تسترخي الأنظمة في مكانها وتنتظر دورة العمل التالية. تستخدم تغذية القطع نوع الإحداثيات القطبية.
تكوين المعدات:
نظام الجسم ، آلة النشر ، نظام القيادة ، نظام القرص الدوار ، نظام التغذية ، الرقصة ، جهاز الأسطوانة ، جهاز قياس السرعة ، النظام الهيدروليكي ، نظام التحكم
المعلمات الأساسية:
حجم الأنبوب المربع: 80x80--200x200mm
سمك الشريط الفولاذي: 3 16mm
مادة الشريط الفولاذي: فولاذ كربوني ، شريط مدلفن على الساخن مجلفن مسبقًا ، شريط مدرفل على البارد
طول القطع: 4-12 م
دقة القطع: ≤2mm
نوع القطع: شفرة المنشار المزدوجة ، قطع الطحن الدوراني
سرعة التتبع: مثل الأنبوب ميل لتر (10-30 م / دقيقة)
وظيفة المعدات: أوتوماتيكية ، يدوية ، لها وظيفة قطع الطول القصير
الطول القصير أكبر من 6 م.
نوع التحكم: موقع سيرفو التيار المتردد من سيمنز
اتجاه التغذية: حسب طلب العميل
معلمات الآلة:
محرك القطع: سيرفو AC14kw
محرك التغذية: محرك سيرفو AC3.5kw مجموعة واحدة
محرك القيادة: DC45KW
نوع المشبك: هيدروليكي
سرير المنشار ، آلة النشر ، نظام القرص الدوار ونظام القطع مع معالجة التلدين.
كمية خط التوجيه 4 ، ماركة shangyin التايوانية أو نانجينغ
المعلمات الكهربائية:
| لمس. اتصال. صلةشاشة | HMI | 1 | سيمنز |
| اقتراحمراقب | PLC | 1 | سيمنز |
| رمان | NSK / SKF | ||
| المكونات الكهربائية الرئيسية | سيمنز | ||
| هيدروليكي صمام | بكين هواد | ||
| نفط مضخة | شنغهاي | ||
| نفط اسطوانة | محلي (فوشون) |
وصف الوظيفة:
العد ، التحميل على منصات نقالة: بعد أن يصل عدد الأنابيب الفولاذية إلى الرقم المحدد ، سيتم إرسال الطبقة الكاملة من الأنابيب الفولاذية إلى إطار المادة بواسطة آلية مصاصة الطبقة ، وفقًا لنوع الحزمة المحددة ، بعد اكتمال التكديس ، الحزمة بأكملها من الأنابيب الفولاذية سيتم نقلها إلى رف التعبئة.
الربط: تم بدء تشغيل طاولة بكرة نقل العبوة ، ونقل الحزمة الكاملة من الأنابيب الفولاذية من محطة المنصات النقالة ونقلها إلى محطة الربط ؛يتم الانتهاء من التعبئة التلقائية واللحام ، ويتم التحكم في الماء في نفس الوقت.
العبور: يتم فتح البكرات الجانبية وإزالة الأنابيب الفولاذية المجمعة.الوصول إلى موضع قياس الوزن.
الدورة: بعد إزالة الحزمة الكاملة من الأنابيب الفولاذية ، تعود منصة الرفع إلى وضع الاستلام وتنتظر تكديس الحزمة التالية من الأنابيب الفولاذية.تحقق وصلة التراص بين كل حزمة من الأنابيب الفولاذية عملية إرساء غير ملحومة لضمان استمرارية العمل.
يعتمد التحكم الكهربائي على التحكم في برنامج PLC ، وشاشة تعمل باللمس (يعتمد PLC شركة Siemens الألمانية) ، ويدرك الحوار بين الإنسان والآلة ، ويمكنه التبديل بحرية بين اليدوي والآلي ، والمكونات الكهربائية تستخدم ماركة Delixi.في البرنامج ، ما عليك سوى إدخال عدد الأنابيب الفولاذية لكل طبقة ، وعدد طبقات كل حزمة من الأنابيب الفولاذية والمعلمات الضرورية.بعد الضبط ، يقوم مكبس البالات تلقائيًا بتكديس الحزمة الكاملة المطلوبة من الأنابيب الفولاذية.
ملاحظة: بعد إعادة ضبط الجهاز تلقائيًا إلى الصفر في كل مرة يتم تشغيله ، يقوم بإجراء فحص ذاتي.بعد أن يكون الجهاز في حالة طبيعية ، يمكن تشغيله رسميًا.
المعلمات الفنية لآلة الربط الأوتوماتيكية
طريقة الاستقطاع: بدون حسم ، أربعة حسم موجب وسالب
قوة الإبزيم: تصل إلى 70٪ من المادة الأساسية لشريط الربط
وضع النقل: التغذية وإعادة اللف محرك الفرامل تحويل التردد
نطاق التوتر: 15KN قابل للتعديل
سرعة الخيوط: 90 م / دقيقة
سرعة الربط: 23 ثانية / دورة (تتعلق بحجم الكيس)
الجهد: 380V / 50HZ
جهد التحكم: DC24V
استهلاك الطاقة: uncoil1.5KW ؛رأس 1.5 كيلو واط
المكونات الرئيسية:
| لا. | اسم | كمية | ملاحظات |
| 1 | التغذية الدوارة | 5 مجموعات | محرك 7.5KW |
| 2 | تغذية خطوة | 5 مجموعات | محرك 7.5 كيلو واط |
| 3 | حساب نظام الدفع بطبقة دفع واحدة | 5 مجموعات |
محرك 4.5KW أجهزة السيارات |
| 4 | رفع نظام منصات نقالة | 5 مجموعات | 2 مجموعة محرك 7.5kw مضاعفات |
| 5 | قم بمحاذاة النهايات | 1 مجموعة | موديل الاسطوانة 100x500 |
| 6 | عربة نقل | 5 مجموعات | محرك 2.2kw |
| 7 | الربط التلقائي | 1 مجموعة | |
| 8 | ناقل الأسطوانة | 8 مجموعات | محرك 2.2kw |
| 9 | حقيبة تخزين | 4 مجموعات | محرك 4KW |
| 10 | نظام التحكم الكهربائي | 1 مجموعة | plc taida PLC |
| 11 | محطة هيدروليكية | 1 مجموعة | محرك 7.5kw |
10) مواد البكرات: Cr18-20
11) 1200kw آلة لحام صلبة
