حجم مربع 70x70-200x200mm مطحنة أنبوب Erw لسمك 4.0-12mm

حجم مربع 70x70-200x200mm مطحنة أنبوب Erw لسمك 4.0-12mm
حجم مربع 70x70-200x200mm مطحنة أنبوب Erw لسمك 4.0-12mm حجم مربع 70x70-200x200mm مطحنة أنبوب Erw لسمك 4.0-12mm

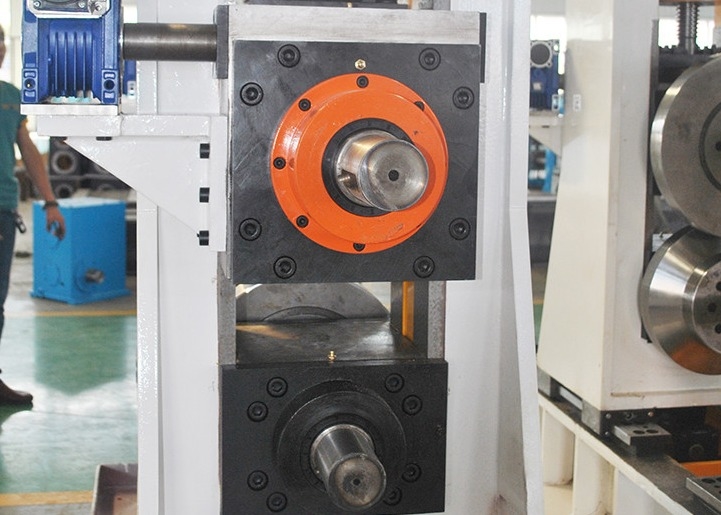

صورة كبيرة :  حجم مربع 70x70-200x200mm مطحنة أنبوب Erw لسمك 4.0-12mm

تفاصيل المنتج:
مكان المنشأ: خبى
اسم العلامة التجارية: Tengtian
إصدار الشهادات: CE, ISO9001, BV
رقم الموديل: F200x200
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 مجموعة
الأسعار: Negotiate
تفاصيل التغليف: تصدير التعبئة للماء وصالحة للإبحار.
وقت التسليم: 60 يوم عمل
شروط الدفع: L / C ، T / T
القدرة على العرض: 50 مجموعة / سنة
مفصلة وصف المنتج
قوة الخضوع للمواد الخام: σs≤345Mpa قوة الشد للمواد الخام: σb≤560 ميجا باسكال
سرعة الجري: 4.0-12 ملم عرض قطاع الصلب: 270-800 مم
نطاق حجم الأنبوب: أنبوب مربع: 70x70—200x200mm ضمان: سنة واحدة
نوع اللحام: لحام عالي التردد سرعة: 20-40 م / دقيقة
تسليط الضوء:

آلة مطحنة أنبوب المتفجرات من مخلفات الحرب

,

آلة مطحنة أنبوب المتفجرات من مخلفات الحرب 200 × 200 مم

,

مطحنة درفلة الأنبوب الدقيق

حجم مربع 70x70-200x200mm مطحنة أنبوب Erw لسمك 4.0-12mm 0

  • : مقدمة المعدات الرئيسية
  • تحميل السيارة





تُستخدم عربة التحميل لصنع الملف الفولاذي من موضع التحميل إلى وحدة فك اللفافة.في نفس الوقت ، أسطوانة الزيت العلوية ، بحيث يتم ضبط الفتحة الداخلية للملف الفولاذي بدقة على مخروط أداة فك اللفة ، بعد شد فك اللفة ، ادفع للخلف إلى الأصل موقع.







  • آلة تفكيك لفافة هيدروليكية مخروطية واحدة



المعايير الفنية

قطر اللفة الخارج: Φ1200-Φ2000mm

عرض الملف: 270-800 مم

أقصى وزن للملف: 16 طن

قاعدة الحركة: 200mm

بكرة نوع التمدد والانكماش الهيدروليكي المغزل الفردي ، الأسطوانة عبارة عن نوع كتلة انزلاقية ، مع دعم ، فرامل قرصية مزدوجة ، مكابحان ،

قطر الأسطوانة: Φ508 مم -760 مم ، آلة فك اللفة لها وظيفة تحكم أفقية ، يمكنها ضبط اتجاه العرض الكلي.

محرك المغزل بقوة محرك التيار المتردد: 3kw

مع جهاز القابض ، القابض الهيدروليكي

سرعة فك اللفة: 5.3 م / دقيقة

تقدم رأس التمدد واسطوانة التراجع: مجموعة واحدة ، ضغط النظام: 12 ميجا باسكال

أسطوانة التمدد: مجموعة واحدة ، ضغط النظام: 12 ميجا باسكال





  • آلة رأس مستقيم





يتم استخدام المعدات لشريط الرصاص الفولاذي في أداة التسوية بسلاسة. هناك ذراع ضغط ، وتكوين رأس مجرفة.

(1) يتم استخدام المعدات لشريط فولاذي رصاصي في أداة تسوية بسلاسة.

(2) هناك ذراع ضغط ، تكوين رأس مجرفة.نوع القنطرية ، لأعلى ولأسفل فك

(3) اضغط باستمرار على اسطوانة زيت الذراع: Φ160 ، اضغط باستمرار على اسطوانة توجيه الذراع: Φ90

(4) محرك ذراع الضغط: 2.2kw ، 380V ، 60Hz



  • آلة التسوية قرصة





1.تستخدم هذه الآلة لتسوية رأس ونهاية الشريط الفولاذي ، مما يجعلها سهلة للقص واللحام.

2. هذه الآلة مستخدمة لتسوية رأس ونهاية الشريط الفولاذي ، مما يجعلها سهلة للقص واللحام.

3 محرك التسوية: 22KW

4.قطر لفة البينش: Φ210x900mm ، مادة اللفة: 40Cr ، Y-HGI-E125 / 90X150-LF3-HL1

5.قطر لفة التسوية: Φ160x900mm ، مادة اللفة: 40Cr ، Y-HGI-E160 / 100X150-LF3-HL1

6.عرض التسوية: 270-800mm

7.Pinch / سمك التسوية: 4-12mm

8.Pinch / سرعة التسوية: 0-11M / دقيقة



  • القص التلقائي واللحام:





استخدم للقص ولحام رأس الشرط الفولاذي وما بعده ، تأكد من منتج مطحنة الأنبوب المستمر.

سمك الشريط الفولاذي: 4.0-12mm

عرض الشريط الفولاذي: 270-800mm

قوة الشريط الفولاذي: σb≤520Mpa σs≤350Mpa

نوع القطع: هيدروليكي

نوع الضغط: هيدروليكي

نوع اللحام: بالمحرك

ضغط العمل الهيدروليكي: 10Mpa





  • مجمع أفقي





هذه الآلة بين آلة لحام القص والمضيف (مطحنة تشكيل الحجم) ، تُستخدم بعد استخدام لفة من شريط الصلب ، قبل شريط اللفة التالي منذ التحضير من وقت فك اللف ، والقص واللحام التناكبي للتأكد من أن المضيف (مطحنة تشكيل التحجيم ) الإنتاج المستمر وتخزين ما يكفي من قطاع الصلب.



تشتمل هذه الوحدة بشكل رئيسي على جهاز مواد الضغط والحمل ، وتجميع المجمع ، ونقل وحدة المواد ، ووحدة التحكم الكهربائية.

جهاز الضغط وحمل المواد: يشمل بشكل رئيسي الإطار ، المحرك الكهربائي ، وحدة الفرامل ، محور طاقة نقل اتجاه الدوران لتقليل السرعة ، الضغط وحمل الأسطوانة ، نظام ضغط الهواء للفة دليل ، وحدة السرعة التي تم فحصها ؛يمكنه توفير شريط الصلب للمجمع والأوقات المتوسطة التي سينقل فيها معلومات سرعة الحمل إلى نظام التحكم الكهربائي ، عندما نطلب التوقف عن نقل المواد إلى هذه الوحدة ، فسوف يتوقف اللف إلى المحرك الكهربائي ويضغط ويحمل لفة المواد بواسطة كسر ، ويمكن أيضًا ضبط السرعة لحمل محرك كهربائي ووحدة تحمل سرعة المواد.

تجميع إطار المجمع: يشمل المحرك الكهربائي ، الإطار ، لفة الدائرة الداخلية ، لفة الدائرة الخارجية ولفة الضغط.يمكن استخدامه لتخزين مادة الشريط الفولاذية من وحدة الضغط والحمل ويمكن سحبها من لفة مواد الإرسال المركزية.

جهاز إرسال المواد: يشمل الإطار ، لفات توجيه التوجيه ، لفة التوجيه للمكان المرتفع أو السفلي.يمكنها حمل الشريط الفولاذي لتشكيل النظام وإرسال معلومات سرعة المواد إلى جهاز التحكم الكهربائي.





  • مطحنة التشكيل والتحجيم:

7.1 آلة التسوية

الوظيفة: تسوية الصفيحة الفولاذية قبل التشكيل.

الهيكل: 5 لفة تسوية ، تسوية سلبية ، رفع استخدام ترس دودي.

2: Φ210 * 900mm ، 42GrMo ; 160 * 110،14Mpa ،

2 قرص وتغذية ، قطر أسطوانة التسوية: Φ210 * 900mm ، المواد: 42GrMo ،

إصلاح الأسطوانة السفلية ، اضبط المسافة بواسطة الأسطوانة الهيدروليكية ، اسطوانة زيت الضغط: 160 * 110 ،

ضغط النظام: 14 ميجا باسكال ، مع جهاز لفة رأسية مزدوجة قبل وبعد آلة التسوية.



7.2 آلة التشكيل

يتم تشكيل الشريط عن طريق تشكيل أسطواني للوصول إلى الشكل المثالي ، والذي يتكون من منطقة تشكيل منحنية صلبة ، ومنطقة تشكيل ثني فارغة ، ومنطقة لحام توجيهية ومنطقة تشطيب وتحجيم.طريقة صب: مربع مباشرة

7.2.1 معلمات حامل التسوية



هيكل الحامل: يتم ضبط بكرات الحامل رباعي الأسطوانات بشكل منفصل



مادة الحامل: لحام ZG310-570 أو Q345B

معلمات الحامل العالمي



مادة الحامل: لحام ZG310-570 أو Q345B

7.2.3 الحامل المنحني فارغ



مادة الحامل: لحام ZG310-570 أو Q345B



قطر الأسطوانة الأفقي: Φ200mm ، قطر ثقب المحمل: Φ180mm ، المادة: 42CrMo ، معالجة التقسية HB220-290-55.معالجة تصلب السطح HRC45-55 ، دقة الأبعاد Φ 200 f6 (0.05-0.08) خشونة السطح 1.6

قطر اللفة العلوي: Φ100mm



لا يوجد عمود علوي ، مع مجموعتين من الأسطوانة الجانبية للدعم ، بكرة دعم أسفل الأسطوانة الجانبية ، ارتفاع بكرة الدعم قابل للتعديل.



قطر محور لفة الدعم: Φ110mm

7.2.4

قطر اللفة العمودية: Φ110mm



محرك الفتح والإغلاق: 5.5 كيلو واط



حامل أسطوانة الضغط عبارة عن هيكل من خمس بكرات ، الأسطوانة السفلية عبارة عن أسطوانة أسطوانية ، ويتم تعديل ارتفاع مقعد الأسطوانة بعد إصلاح الأسطوانة عن طريق إضافة وسادة. نوع مقعد لفة ، يتم ضبط فتحات بكرات الحامل على كلا الجانبين بواسطة محركين على التوالي. الأسطوانة العلوية مجهزة بمجموعتين.يتم رفع الأسطوانة العلوية وخفضها بشكل منفصل ويتم تعديلها بشكل منفصل.تم اعتماد التعديل الكهربائي ، حيث تتبنى أسطوانة البثق هيكلًا مغلقًا ، ويمكن تعديل موضع المواصفات المختلفة.



الحامل بسكين مزدوج ، استخدم بالتناوب أو في نفس الوقت ، لا تتوقف لاستبدال القاطع



الخردة الخارجية: نوع المسوي المزدوج ، مع جهاز لف النتوء ؛ رفع المسوي باستخدام أسطوانة هيدروليكية ، يمكن رفعه وأعلى ولأسفل بسرعة الضبط الدقيق ؛ يمكن ضبط سكين الأزيز الخارجي أفقيًا للعملية ؛ يتم توفير جهاز أسطوانة دعم سفلي.



عمل تسطيح سطح اللحام ، نوعان من الأسطوانة ، سلبي ، ارتفاع الأسطوانة السفلية من خلال إضافة ضبط الوسادة ، قم بتغيير مواصفات المنتج دون تغيير الأسطوانة.



الوظيفة: قم بتبريد الأنبوب الفولاذي إلى درجة حرارة الغرفة لمزيد من التدحرج والاستقامة في قسم التشكيل. أضف غطاء مقاوم للماء.



الانتهاء من المنتج بالشكل الصحيح وتصويبه.



تتكون وحدة التشكيل من أربعة محاور متداخلة ، مع تنشيط كل من العمود العلوي والسفلي.يتم تشغيل محركين DC 160KW على التوالي بواسطة المخفض ، وعلبة التروس ، والعمود الشامل ، والبكرات متداخلة





قم بقطع الأنبوب الفولاذي الجاري في جدول التشغيل التالي.



عندما تقوم مطحنة الدرفلة المستمرة بتوصيل الأنبوب الفولاذي إلى المنشار الطائر ، فإن عربة المنشار تتعقب وتتزامن مع سرعة الأنبوب ، ومشابك كتلة المشبك ، ونظامي قطع المنشار المثبتين على الطاولة الدوارة مع دوران شفرة المنشار ، مما يجعل التغذية الشعاعية تحت محرك تغذية التيار المتردد المؤازر. في هذا الوقت ، يتم تدوير الطاولة الدوارة أيضًا ، ويقوم نظام قطع المنشار بحركة مركبة بين الطاولة الدوارة والتغذية الخاصة بها ، ويقطع الأنبوب الفولاذي على طول مسار شكل المقطع من قطعة القطع ، ثم تسترخي الأنظمة في مكانها وتنتظر دورة العمل التالية. تستخدم تغذية القطع نوع الإحداثيات القطبية.



نظام الجسم ، آلة النشر ، نظام القيادة ، نظام القرص الدوار ، نظام التغذية ، الرقصة ، جهاز الأسطوانة ، جهاز قياس السرعة ، النظام الهيدروليكي ، نظام التحكم

المعلمات الأساسية:

حجم الأنبوب المربع: 70x70--200x200mm

سمك الشريط الفولاذي: 4 ~ 12.7 مم



مادة الشريط الفولاذي: فولاذ كربوني ، شريط مدلفن على الساخن مجلفن مسبقًا ، شريط مدرفل على البارد



طول القطع: 4-12 م



دقة القطع: ≤2mm



نوع القطع: شفرة المنشار المزدوجة ، قطع الطحن الدوراني



سرعة التتبع: مثل الأنبوب مل (20-40 م / دقيقة)



وظيفة المعدات: أوتوماتيكية ، يدوية ، لها وظيفة قطع الطول القصير

الطول القصير أكبر من 6 م.



نوع التحكم: موقع سيرفو التيار المتردد سيمنز



اتجاه التغذية: حسب طلب العميل



محرك القطع: سيرفو AC14kw



محرك التغذية: محرك سيرفو AC3.5kw مجموعة واحدة ،

محرك القيادة: DC45KW



نوع المشبك: هيدروليكي



سرير المنشار ، آلة النشر ، نظام القرص الدوار ونظام القطع مع معالجة التلدين.



كمية خط التوجيه 4 ، ماركة shangyin التايوانية أو نانجينغ





المعلمات الكهربائية:



لمس. اتصال. صلةشاشة

HMI 1 سيمنز



اقتراحمراقب

PLC 1 سيمنز
رمان     NSK / SKF



المكونات الكهربائية الرئيسية

    سيمنز
 هيدروليكي صمام
نفط مضخة
نفط اسطوانة





9)آلة التعبئة التلقائية



لا. اسم الجودة ملاحظة
1 منصة تحصيل العيوب 2 م مجموعة الأسطوانة بالإضافة إلى مادة دفع معززة تعمل بالهواء المضغوط
2 حركة المنتج النهائي 4جلس نموذج تخفيض السرعة K67 (KONE) محرك مؤازر 4.4KW (اليابان Yaskawa)
3 منصة تخزين طبقة 8جلس مجموعة الأسطوانة ، مروي ومخفف
4 طبقة دافعة 4 مجموعة هوائي
5 آلية توصيل الطبقة 4جلس طراز المخفض K77 (KONE) محرك مؤازر 4.4KW (اليابان Yaskawa)
6 هيئة منصات نقالة 1جلس

اثنان من المحركات المؤازرة WPS155 4.4KW2 مجموعة

(ياسكاوا)

7 أسطوانة النقل 1جلس DXY22 تحويل التردد 4KW 112M-4سيمنز بدر
8 آلة التعبئة 4جلس مع وظيفة التحكم في المياه
9 سلسلة النقل 4 مجموعة مع نظام التركيز
10 محطة هيدروليكية 2 مجموعة
11 خزانة تحكم كهربائية 1جلس
12 الأسطوانة بعد النشر 40 م

وصف الوظيفة:

  • العد ، palletizing: بعد أن يصل عدد الأنابيب الفولاذية إلى الرقم المحدد ، سيتم إرسال الطبقة الكاملة من الأنابيب الفولاذية إلى إطار المواد بواسطة آلية مصاصة الطبقة ، وفقًا لنوع الحزمة المحدد ، وبعد اكتمال التراص ، سيتم إرسال الحزمة الكاملة من الأنابيب الفولاذية سيتم نقلها إلى رف التعبئة.
  • الربط: تم بدء تشغيل طاولة بكرة نقل العبوات ، ونقل الحزمة الكاملة من الأنابيب الفولاذية من محطة المنصات النقالة ونقلها إلى محطة الربط ؛تم الانتهاء من التعبئة التلقائية واللحام اليدوي ، ويتم التحكم في الماء في نفس الوقت.
  • اجتياز: يتم فتح البكرات الجانبية وإزالة الأنابيب الفولاذية المجمعة.الوصول إلى موضع قياس الوزن.
  • دورة: بعد إزالة الحزمة الكاملة من الأنابيب الفولاذية ، تعود منصة الرفع إلى وضع الاستلام وتنتظر تكديس الحزمة التالية من الأنابيب الفولاذية.تحقق وصلة التراص بين كل حزمة من الأنابيب الفولاذية عملية إرساء غير ملحومة لضمان استمرارية العمل.

يعتمد التحكم الكهربائي على التحكم في برنامج PLC ، وشاشة تعمل باللمس (يعتمد PLC شركة Siemens الألمانية) ، ويدرك الحوار بين الإنسان والآلة ، ويمكنه التبديل بحرية بين اليدوي والآلي ، والمكونات الكهربائية تستخدم ماركة Delixi.في البرنامج ، ما عليك سوى إدخال عدد الأنابيب الفولاذية لكل طبقة ، وعدد طبقات كل حزمة من الأنابيب الفولاذية والمعلمات الضرورية.بعد الضبط ، يقوم مكبس البالات تلقائيًا بتكديس الحزمة الكاملة المطلوبة من الأنابيب الفولاذية.







10) الأسطوانة Cr18-20 مادة Cr18-20







11) 1000KW 1000kw آلة لحام صلبة
