تفاصيل المنتج:
شروط الدفع والشحن:
|
قوة الخضوع للمواد الخام: | σs≤340Mpa | قوة الشد للمواد الخام: | σb≤520 ميجا باسكال |
---|---|---|---|
سماكة: | 1.5-6.35 ملم | Max. ماكس. Production Speed سرعة الإنتاج: | ماكس 55 م / دقيقة |
مستطيل:: | 100 * 50-200 * 150 ملم | نطاق حجم الأنابيب: | Φ88.9-219.1 ملم |
ضمان: | سنة واحدة | نوع اللحام: | لحام عالي التردد |
تسليط الضوء: | آلة أنابيب المتفجرات من مخلفات الحرب من سبائك الصلب منخفضة,مطحنة أنابيب المتفجرات من سبائك الصلب منخفضة,آلة أنابيب المتفجرات من مخلفات الحرب 1.5 مم |
أنا. أنامقدمة

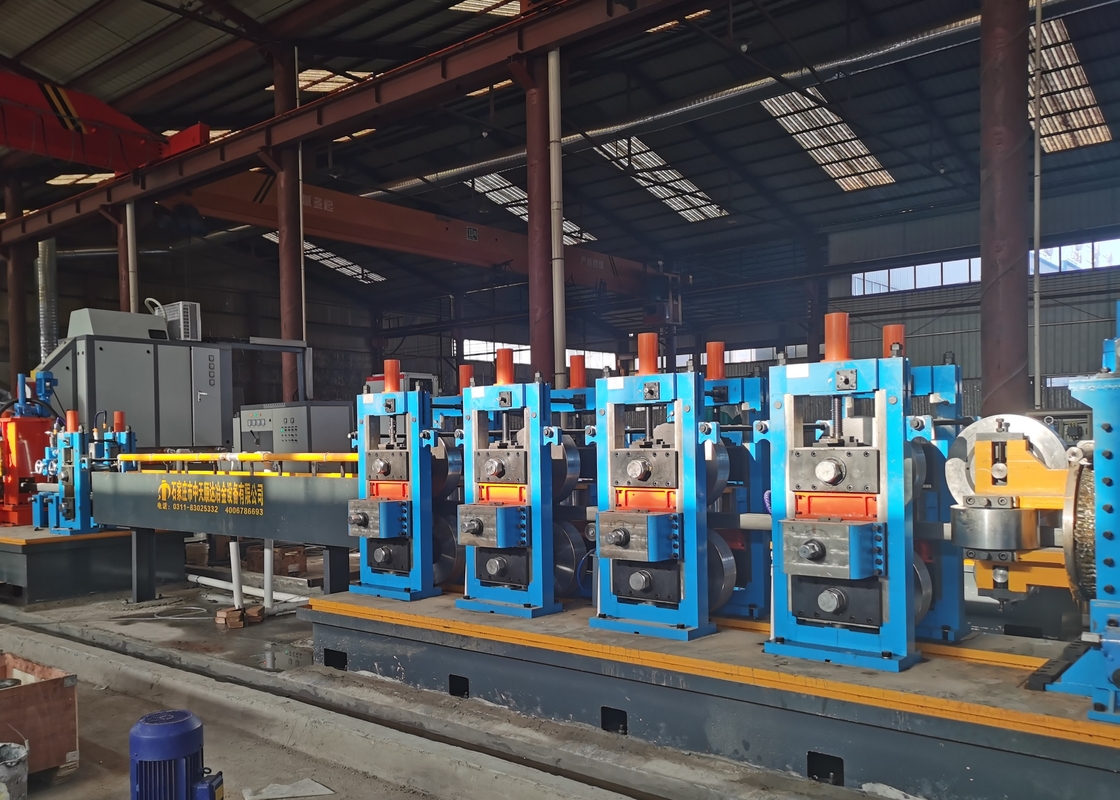

خط مطحنة الأنبوب عالي التردد HG219 ، يستخدم بشكل رئيسي لمعالجة أنبوب اللحام الكهربائي ، قطر الأنبوب هو Φ88.9-Φ219.1 مم وسمك الأنبوب 1.5-6.35 مم من أنبوب اللحام الكهربائي ، وهو أيضًا معالجة أنبوب بأشكال مختلفة. .لقد تم تحقيق خط مطحنة الأنابيب هذا بشكل أساسي في المعالجة التلقائية وذلك لتوفير الكثير من العمال ، وقد قام بتقليد تصميم خط مطحنة الأنابيب الياباني الذي تم استيراده من اليابان من قبل شركة Changchun / الصين المصنعة.فيما يتعلق بالدقة المصنوعة لخط طاحونة الأنابيب ، فهي ليست فقط أفضل جودة لخط طاحونة الأنابيب عالية التردد من النوع 168 ، ولكنها أيضًا شخصية.
أناأنا. تيشروط المعالجة الأساسية
(1) قطاع الصلب
يجب أن يتطلب الالتزام بمعيار YB189-64.
(2) فولاذ منخفض الكربون ، فولاذ منخفض سبائك ؛ δb≤520Mpa ; δs≤340Mpa
(3) ملف الرحلة
القطر الداخلي Φ500-Φ600mm
خارج القطر Φ1000-Φ2000mm
وزن الملف ≤12000 كجم
(4) الآلات والإلكترونيات: حوالي 1000 كيلو وات.
آلة لحام عالية التردد: 500KW
(5) قدرة ضغط الهواء: 6m³ / m ، 0.4-0.6Mpa
(6) ورشة العمل والطاقة الكهربائية:
يجب أن يكون أعلى من 6 أمتار للعمل في ورشة تجميع خط مطحنة الأنابيب عالية التردد ، أي أن المسافة من الأرض إلى آلة نقل السماء ، ومدى ورشة العمل هو 18 مترًا ، وطول 120 مترًا ، ومجموعات سحب التجميع Sky-transfer-machine بما في ذلك 15 طن و 10 طن.
أناثانيًا. عملية العمل:
شريط فولاذي إلى ملف ← فك لفافة ← فرد نهاية ← مسطح ← لحام قص ← وحدة مواد تخزين ← تشكيل ، لحام ، تبريد ، أنبوب دقيق ضياء.الحجم ← حجم طول الأنبوب الدقيق ، القطع ← الفحص ← العبوة.
أناالخامس. صالقدرة على معالجة المعدات:
مستدير - كروي: Φ88.9-219.1مم;
ميدان: 70 * 70-170 * 170 ملم
مستطيل: 100 * 50-200 * 150 ملم
سماكة: 1.5-6.35مم
الأعلى.سرعة الإنتاج: الأعلى.55م / دقيقة
الخامس. تيالمعلمات الرئيسية لوحدة خط مطحنة الأنابيب:
عربة لفائف
تعتبر عربة اللف رئيسية بما في ذلك الأسطوانة الهيدروليكية ، والمحرك الكهربائي ، وتقليل وحدة إطار نهر السرعة ، وإطار رفع مستوى وحدة آلة الملف ، والتحرك بواسطة آلة لف اللف كهربائيًا لتقليل سرعة المحرك أو تقليل وحدة التروس ، ووحدة آلة الملف الصاعد للأعلى بواسطة الأسطوانة الهيدروليكية ، ضغط الزيت الهيدروليكي 7 ميجا باسكال ، وظهور الأسطوانة الهيدروليكية 400 مم ، ويجب التحكم في حركة الأسطوانة الهيدروليكية بواسطة مفتاح مسار الكهرباء.
Uncoiler
المفكهو من هيكل مغزل واحد.يحتوي على جزئين رئيسيين: الجسم الرئيسي والقاعدة الثابتة.الجسم الرئيسي مجهز بنظام هوائي لتلبية احتياجات التمدد والتقلص والكبح للمغياض.
OD للملف | Φ1000-2000 مم |
معرف الملف | Φ500-600 مم |
عرض الشريط | 270-700 مم |
سمك الشريط | 1.5-6.35 ملم |
وزن الشريط | ماكس |
نوع التوسع | توسيع هيدروليكي |
فترة راحة | القيادة الهوائية |
وحدة فرد الشعر:
تُستخدم هذه الوحدة بشكل أساسي لقيادة تغذية رأس الملف الفولاذي الجديد إلى وحدة التسطيح بعد أن تقوم وحدة فك اللفة بإحضار الملف إلى مكان العمل.
قوة المحرك الكهربائي: 3KW
ضغط المعالجة: 7Mpa
تقليل السرعة: BW17-2
وحدة التسطيح
تُستخدم هذه الوحدة بشكل أساسي لتسطيح رأس ومسار الشريط الفولاذي والتحضير للخطوة التالية للقطع واللحام بالقص وذلك لضمان أن يكون الشريط الفولاذي متعاكسًا مع مسطح ومستقيم في لحام القص.
مستوى التسطيح والقدرة على الضغط:
أسلوب ضبط السرعة: لا توجد درجة ضبط السرعة
نمط الهيكل: الضغط والحمل ، وحدة تسطيح بخمس أسطوانات
أعلى وأسفل النمط: نظام هيدروليكي
عرض المسطح: 270-700 مم
سمك التسطيح: 1.5-6.35 مم
ضغط عمل الاسطوانة الهيدروليكية: 7Mpa
قوة المحرك الكهربائي: 15KW
بعقب القص واللحام
آلة لحام القص هي وحدة مهمة لمعدات خط مطحنة الأنابيب ، وتستخدم بشكل رئيسي لقطع رأس أو تجريب الشريط الفولاذي غير العادي ، ثم توصيل آخر تجربة لشريط الصلب مع رأس الشريط التالي لضمان استمرار المعالجة.
الطاقة: الطاقة الهيدروليكية
سمك القطع: 1.5-6.35 مم
العرض: 270-700 مم
ضغط الزيت الهيدروليكي للعمل: 7Mpa
ضغط عمل الاسطوانة الهيدروليكية للقطع: 14Mpa
تراكم حلزوني أفقي 6 م
تشتمل هذه الوحدة بشكل رئيسي على جهاز مواد الضغط والحمل ، وتجميع المجمع ، ونقل وحدة المواد ، ووحدة التحكم الكهربائية.
وهي تشمل بشكل رئيسي الإطار ، والمحرك الكهربائي ، ووحدة الفرامل ، ومحور طاقة نقل اتجاه الدوران لخفض السرعة ، والضغط والحمل ، ونظام ضغط الهواء للفة دليل ، ووحدة السرعة التي تم فحصها ؛يمكن أن يزود الشريط الصلب للمجمع والأوقات المتوسطة التي سينقل فيها معلومات سرعة الحمل إلى نظام التحكم الكهربائي ، عندما نطلب التوقف عن نقل المواد إلى هذه الوحدة ، فإنه سيتوقف عن التدحرج إلى المحرك الكهربائي ويضغط ويحمل لفة المواد بواسطة كسر ، ويمكن أيضًا ضبط السرعة لحمل محرك كهربائي ووحدة تحمل سرعة المواد.
قم بتضمين المحرك الكهربائي ، الإطار ، لفة الدائرة الداخلية ، لفة الدائرة الخارجية ولفة الضغط.يمكن استخدامه لتخزين مادة الشريط الفولاذية من وحدة الضغط والحمل ويمكن سحبها من لفة مواد الإرسال المركزية.
قم بتضمين الإطار ، لفات اتجاه التوجيه ، توجيه لفة من مكان مرتفع أو منخفض.يمكنها حمل الشريط الفولاذي لتشكيل النظام وإرسال معلومات سرعة المواد إلى جهاز التحكم الكهربائي.
(4) المعايير الفنية:
سمك لفائف الصلب: 1.5-6.35 مم
العرض: 270-700 مم
القطر الخارجي: 8000 مم
سرعة حمل المواد: Vmax = 100m / min
قوة المحرك الكهربائي المباشر للضغط والحمل: محرك 45KW
المحرك الكهربائي لإطار المجمع: محرك 75KW
تشكيل و سإيزينج
وحدة التشكيل والتحجيم هي المعدات الحيوية لخط مطحنة الأنابيب.تلتزم هذه الوحدة بنظرية إطار اللف.يمكن أن تستمر في معالجة بعض الأنبوب الفولاذي المواصفات عن طريق اللحام بدون تلامس ، والذي يحمل بعض الشريط الفولاذي إلى هذه الوحدة ويسمح لها بتمرير لفة الإطار إلى أنبوب الإطار الخام ، ثم أخذ السائل الكهربائي معًا على سطح لحام الأنبوب وذلك قم بمعالجة درجة حرارة الأنبوب أعلى لتناسب اللحام عن طريق لحام أسطوانة الضغط ، ثم بعد التبريد ، قم بتشكيل التحجيم والتسطيح للمنتج ما هو أنبوب الطلب الخاص بك.
تشكيل أنبوب OD. |
الجولة: Φ88.9-223مم ; مربع: 70 * 70-170 * 170 مم المستقيم: 100 * 50-200 * 150 مم |
تشكيل سمك جدار الأنبوب | 1.5-6.35مم |
سرعة التشكيل | ماكس 50 م / دقيقة |
عدد.لتشكيل الحوامل الأفقية | 7 |
عدد.تشكيل الحوامل الرأسية | 9 |
حامل لفافة التوجيه | 1 |
حامل رول الضغط | 1 |
قاعدة طحن رول | 1 |
بور كشط القاطع | 2 مجموعات |
عدد استاند التحجيم الأفقية | 5 |
عدد.من حوامل التحجيم الرأسية | 5 |
رئيس الأتراك | 4 مجموعات برأس واحد |
رمح ديا.ومواد حامل لفة أفقي | Φ120 مم ، مادة 40Cr |
رمح ديا.ومواد حامل لفة عمودي | Φ70 مادة 40Cr |
محرك التيار المتردد الرئيسي |
تشكيل: 160kw الحجم: 200kw |
منشار الطحن
منشار القطع على البارد هو تقنية قطع ناشئة عبر الإنترنت في صناعة الأنابيب الملحومة.الميزة الرئيسية هي أنها تتبنى مبدأ الطحن على البارد.بعد القطع ، تكون نهاية الأنبوب مسطحة وخالية من النتوءات.ليست هناك حاجة للقطع الثانوي للتطبيقات ذات متطلبات المعالجة العالية.بالإضافة إلى ذلك ، نظرًا لتقنية تتبع الطول الثابت لمتابعة المؤازرة المعتمدة ، فإن دقة طول القطع أعلى من تلك الخاصة بالمناشير الطائرة العادية بالكمبيوتر.في عملية الإنتاج ، يتم تقليل تلوث الغبار والضوضاء بشكل كبير.
يتبنى النظام بأكمله نظام التحكم الرقمي الكامل في الحركة Simotion و Profinet من Siemens ، ومحرك مؤازر من خلال التحكم في الشبكة ، من خلال معلمات نظام إدخال شاشة تعمل باللمس مقاس 10 بوصات ، ومعلمات تشغيل النظام واضحة ودقيقة ، ومعلومات إنذار نظام التسجيل في الوقت الفعلي. يتم لحام الصفيحة الفولاذية الأساسية للمنشار ومعالجتها بعد التقسية. جميع الأجزاء المتحركة يتم تحريكها بواسطة سكة التوجيه الخطية الخطية والمسمار الكروي.لديها نظام التشحيم الخاص بها.آلة المنشار الطائر بأكملها مستقرة وموثوقة ، والتحكم الكهربائي النظام متقدم.
طريقة تشكيل الوحدة: تشكيل الخط السفلي / تشكيل المركز
السرعة الخطية القصوى: 55 م / دقيقة.
نطاق طول القطع: 4 ~ 12 متر
دقة طول القطع: ± 1.5 مم (تقلب سرعة الخط لا يتجاوز 2٪)
وحدة التحكم الرئيسية: Siemens Simotion D435-2
شبكة التحكم: ProfiNet
التوسيع I / O: ET-200SP
600 كيلو وات لحام عالي التردد
الطاقة الاسمية: 600 كيلو واط
الأنبوب الفولاذي الأوتوماتيكي التعبئة و آلة منصات نقالة
يتم استخدام آلة تعبئة وتغليف الأنابيب الفولاذية الأوتوماتيكية لإكمال تجميع وتكديس الأنابيب الملحومة تلقائيًا في نهاية خط إنتاج أنابيب اللحام ، للتشغيل بسلاسة تلقائيًا ، لتقليل كثافة اليد العاملة ، لتحسين درجة أتمتة خط الإنتاج ، وتحسين كفاءة الإنتاج بشكل فعال.في الوقت نفسه ، يمكن أن يقلل من ضجيج التأثير ، ويزيل إصابة الاصطدام ، ويحسن جودة المنتج ، ويقلل من تكلفة الإنتاج ، ويزيل الخطر الخفي للسلامة.
أسطوانة
المواد: Cr12
صلابة الأسطوانة: HRC58-62
عمق تصلب إخماد: ≥ 10 مم
خشونة السطح: Ra≤0.8um
