| قوة الخضوع للمواد الخام: | σs≤345Mpa | قوة الشد للمواد الخام: | σb≤560 ميجا باسكال |
|---|---|---|---|
| سرعة الجري: | 1-4 مم | عرض قطاع الصلب: | 270-800 مم |
| قسم الصلب المجوف المربع: | 30 × 30-100 × 100 | ضمان: | سنة واحدة |
| نوع اللحام: | لحام عالي التردد | سرعة: | 0-80 م / دقيقة |
| تسليط الضوء: | مطحنة أنابيب الكربون المتفجرات من مخلفات الحرب,مطحنة أنابيب المتفجرات من مخلفات الحرب المربعة,مطحنة أنابيب المتفجرات من مخلفات الحرب |
||
هذه المعدات من أجل تلبية متطلبات السوق الدولية ، وفقًا لوحدة سلسلة LW لشركتنا جنبًا إلى جنب مع تقنية تشكيل FF ، طورت خط مطحنة الأنبوب المربع والمستطيل الأوتوماتيكي.
Ⅰو
الخصائص الرئيسية للمعدات:
في فترة زمنية قصيرة جدًا لإنهاء ضبط الأسطوانة ، قلل وقت تغيير الأسطوانة عند استبدال المنتجات ، وبالتالي تحسين الكفاءة وتقليل التكلفة الإنتاجية ؛
نظرًا للمعدات التي تعتمد مجموعة واحدة من القوالب المدمجة ، تنتج المواصفات المختلفة للأنبوب ، تحتاج فقط إلى الضبط ، ولا حاجة للتغيير ، ومعدل توفير الأسطوانة أعلى من 90٪ ، وبالتالي تقليل تكلفة الأسطوانة ؛
نظرًا للمعدات التي تعتمد التعديل التلقائي للمحرك ، مما يقلل من عدد العمال ، ويقلل من تكاليف العمالة ، ويقلل من كثافة عمالة العمال ، ويحسن بيئة عمل العمال ؛
عملية المعدات بسيطة ، تحتاج فقط إلى معرفة حجم وسمك جدار الأنابيب في الإنتاج ، ثم إدخالها في الواجهة ، وستقوم بالتعديل تلقائيًا ، وبالتالي انخفاض مستويات المتطلبات الفنية لموظفي التصحيح.
مع الضبط التلقائي ، قلل من إدخال الأدوات وتلف المعدات عند تغيير الأسطوانة ، مما أدى إلى تحسين عمر خدمة المعدات.
نظرًا لهيكل الأسطوانة المركبة ، فإن نقطة التلامس بين الأسطوانة والشريط بدلاً من جهة الاتصال الأصلية للخط ، تقلل من تآكل الأسطوانة وتحسن من عمر خدمة الأسطوانة.
يمكن أن تنتج مواصفات معينة لفتح ثني الفولاذ على البارد ، مثل الفولاذ المقسم على شكل U ، C وما إلى ذلك ، ويمكن تعديل عرض المنتج وارتفاعه إلى ما لا نهاية.
Ⅱ ، نطاق إنتاج المعدات:
| يكتب | المواصفات (مم) |
سمك (مم) |
معيار المنتج | مادة |
|
مربع أجوف قسم الصلب |
30 × 30-100 × 100 | 1.5-4.0 |
DIN59411 GB6728-2002
|
Q195-Q345
|
|
قسم مجوف مستطيل من الصلب |
30x40-40x100 | 1.5-4.0 | ||
|
الفتح البارد ينحني الصلب |
ارتفاع ماكس 100 العرض ماكس 100 |
1.5-4.0
|
Ⅲو
تتكون المعدات من الأجزاء التالية:
1 ،سingle مغزل هيدروليكي Deلفائف
يتكون جهاز فك اللفافة بشكل أساسي من قاعدة ، ويزيد من رأس المخروط ، والنظام الهيدروليكي ، والفرامل الهيدروليكية ، لزيادة وطبل واحد ناتئ من نوع ناتئ ، رأس مخروطي ، واحد على الإنترنت ؛ تجاعيد هيدروليكية ، فرامل هيدروليكية.
| OD للملف | Φ1000-2000 مم |
| معرف الملف | Φ520-610 مم |
| عرض الشريط | 100-400 مم |
| سمك الشريط | 1.5-4.0 مم |
| وزن الشريط | ماكس 10 تي |
| نوع التوسع | توسيع هيدروليكي |
| فترة راحة | القيادة الهيدروليكية |
2وهو فرد:
تُستخدم هذه الوحدة بشكل أساسي لقيادة تغذية رأس الملف الفولاذي الجديد إلى وحدة التسطيح بعد أن تقوم وحدة فك اللفة بإحضار الملف إلى مكان العمل.
قوة المحرك الكهربائي: 1.5KW
ضغط المعالجة: 7Mpa
تقليل السرعة: BW17-4
3، التسطيح:
تُستخدم هذه الوحدة بشكل أساسي لتسطيح رأس ومسار الشريط الفولاذي والتحضير للخطوة التالية للقطع واللحام بالقص وذلك لضمان أن يكون الشريط الفولاذي متعاكسًا مع مسطح ومستقيم في لحام القص.
مستوى التسطيح والقدرة على الضغط:
آلة التسطيح والضغط ضياء: Φ120
لفة التسطيح ضياء: Φ100
سرعة مستوى التسطيح: 11 م / دقيقة
أسلوب ضبط السرعة: لا توجد درجة ضبط السرعة
نمط الهيكل: الضغط والحمل ، وحدة تسطيح بخمسة أسطوانات
أعلى وأسفل النمط: النظام الهيدروليكي
عرض المسطح: 100-400 مم
سمك التسطيح: 1.5-4.0 مم
ضغط عمل الاسطوانة الهيدروليكية: 7Mpa
قوة المحرك الكهربائي: 11KW
4 ، تلقائي آلة القطع واللحام
تلقائي آلة القطع واللحام يستخدم لقطع النهايات غير المنتظمة للشرائط ثم توصيل الشرائط باللحام.
| عرض الشريط | 100-400 مم |
| سماكة اللحام | 1.5-4.0 مم |
| نوع القطع | هيدروليكي |
| وضع اللحام | تلقائي |
تشتمل هذه الوحدة بشكل رئيسي على جهاز مواد الضغط والحمل ، وتجميع المجمع ، ونقل وحدة المواد ، ووحدة التحكم الكهربائية.
وهي تشمل بشكل رئيسي الإطار ، والمحرك الكهربائي ، ووحدة الفرامل ، ومحور طاقة نقل اتجاه الدوران لخفض السرعة ، والضغط والحمل ، ونظام ضغط الهواء للفة دليل ، ووحدة السرعة التي تم فحصها ؛يمكن أن يزود الشريط الصلب للمجمع والأوقات المتوسطة التي سينقل فيها معلومات سرعة الحمل إلى نظام التحكم الكهربائي ، عندما نطلب التوقف عن نقل المواد إلى هذه الوحدة ، فإنه سيتوقف عن التدحرج إلى المحرك الكهربائي ويضغط ويحمل لفة المواد بواسطة كسر ، ويمكن أيضًا ضبط السرعة لحمل محرك كهربائي ووحدة تحمل سرعة المواد.
(2)
تجميع إطار المجمع: يشمل المحرك الكهربائي ، الإطار ، لفة الدائرة الداخلية ، لفة الدائرة الخارجية ولفة الضغط.يمكن استخدامه لتخزين مادة الشريط الفولاذية من وحدة الضغط والحمل ويمكن سحبها من لفة مواد الإرسال المركزية.
(3)
جهاز إرسال المواد: يشمل الإطار ، لفات توجيه التوجيه ، لفة التوجيه للمكان المرتفع أو السفلي.يمكنها حمل الشريط الفولاذي لتشكيل النظام وإرسال معلومات سرعة المواد إلى جهاز التحكم الكهربائي.
(4) المعايير الفنية:
أسلوب العمل: دائرة ثابتة
ميزة: تخزين المواد أكثر ، لا ضربة لتجريد السطح الصلب.
سمك لفائف الصلب: 1.5-4.0 مم ؛العرض: 100-400 مم
حمل المواد بسرعة الذهاب: Vmax = 120m / min
ضغط الزيت الهيدروليكي: 7Mpa
قوة المحرك الكهربائي المباشر للضغط والحمل: 22KW
المحرك الكهربائي لإطار المجمع: 37KW

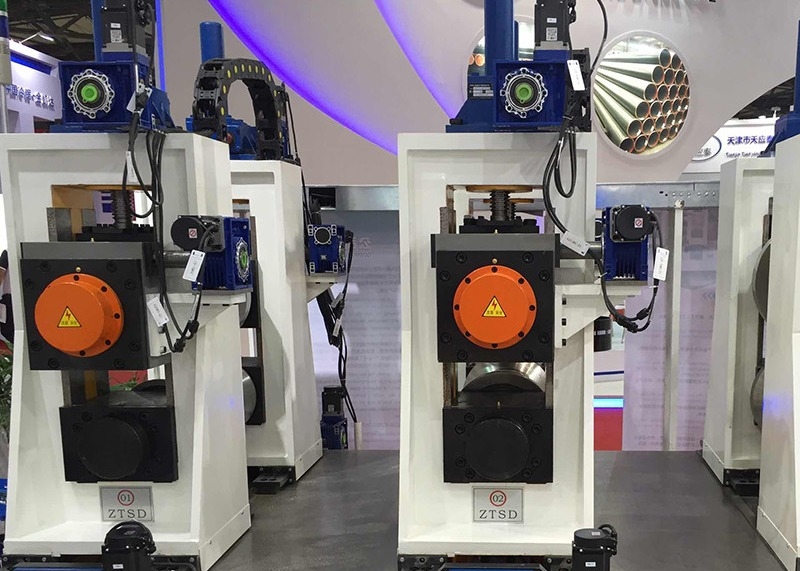

6و مطحنة التشكيل والتحجيم
تتكون من بكرة التغذية ، جهاز التمركز التلقائي ، حامل التسوية السلبي ، حامل البكرة الأفقي (P1) ، حامل البكرة العمودي (L1) ، حامل البكرة الأفقي (P2) ، حامل البكرة العمودي (L2) ، حامل البكرة الأفقي (P3) ، البكرة الأفقية الحامل (P4) ، حامل البكرة العمودي (L3) ، حامل البكرة الأفقي (P5) ، حامل البكرة الأفقي (P6) ، حامل البكرة الأفقي (P7) حامل البكرة العمودي (L3) ، الإطار الثلاثي للتقويس الفارغ ، اتجاه اللحام ، خمس لفات البثق ، قطع النتوءات ، نظام إزالة النتوءات ، حاملان ، حامل ضوء دوار ، نظام تبريد ، حامل أسطوانة عمودي (DL1) ، حامل أربع بكرات (F1) ، حامل أربع بكرات (F2) ، إطار 4 بكرات (F3) ، إطار رباعي البكرات (F4) ، Turks head (C2) ، نظام التحكم الكهربائي ، إلخ
7و المنشار البارد:
المنشار البارد هو المعدات الرئيسية في أنبوب الإنتاج ، ويستخدم لقطع جميع أنواع أنابيب الإطار بدقة تلقائيًا.فيما يتعلق باستخدام نظام تحكم وآلات STD عالي الدقة ، تتمتع هذه الوحدة بميزة البعد الدقيق الجيدة ، وأفضل ميزة لنقل الماكينة ، وبالتالي فإن القدرة السريعة والمعالجة الدقيقة ، بدون Burr هي ميزة الوحدة هذه.
| حجم الأنبوب |
30x30-100x100 ملم 30x40-40x100 ملم |
| وزن الأنابيب | 1.5-4.0 مم |
| طول القطع الثابت | 4 ~ 12 م |
| دقة القطع | 0 ～ 3 مم |
| محرك قطع شفرة المنشار |
محرك تحويل التردد 22 كيلو واط 1 مجموعة |
| محرك قيادة النقل | تخدم المحرك 22kW |
| محرك التغذية | تخدم المحرك 5.5 كيلو واط |
| سرعة القطع | ماكس 80 م / دقيقة |
| نوع لقط الأنبوب | هوائي |
8و الأسطوانة:
المواد: Cr12Mo1Vi1 قوة عالية ، مقاومة جيدة للتآكل
