تفاصيل المنتج:
شروط الدفع والشحن:
|

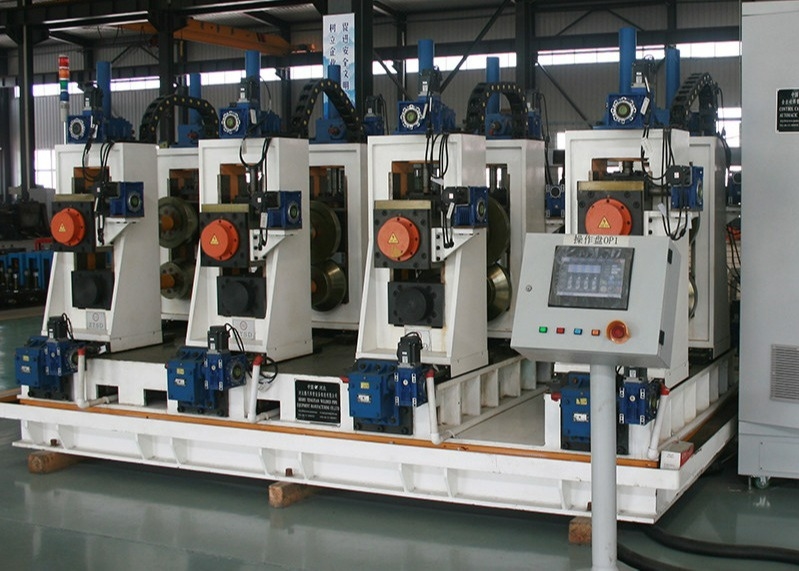

| اسم المنتج: | السرعة 0-80 م / دقيقة آلة مطحنة الأنابيب الملحومة الأوتوماتيكية بالكامل 30 × 50 مم | سرعة الجري: | 2-6 ملم |
|---|---|---|---|
| فولاذ قطعة مجوفة مستطيلة: | 30x50-100x140 | قسم فولاذي مجوف مربع: | 30×30-120×120 |
| فتح الصلب الانحناء البارد: | الارتفاع الأقصى 50 ؛ العرض الأقصى 150 | نوع اللحام: | لحام عالي التردد |
| السرعة: | 0-80 م / دقيقة | الكلمات الرئيسية: | آلة مطحنة الأنابيب الملحومة المتفجرات من مخلفات الحرب |
| إبراز: | مطحنة أنابيب المتفجرات من مخلفات الحرب الباردة,مطحنة أنابيب المتفجرات من مخلفات الحرب الأوتوماتيكية بالكامل,مطحنة أنابيب الأنابيب الدقيقة |
||
هذه المعدات هي شركتنا من أجل تلبية متطلبات السوق الدولية، وفقا لشركتنا LW سلسلة وحدة جنبا إلى جنب مع تكنولوجيا تشكيل FF،طورت خط طاحونة الأنابيب المربعة والمستقيمة الآلي.
في فترة زمنية قصيرة جداً لإنهاء تعديل الدوار، تقليل شديد من وقت تغيير الدوار عند استبدال المنتجات، وبالتالي تحسين الكفاءة وخفض تكلفة الإنتاج؛
بسبب المعدات تعتمد مجموعة واحدة من القالب المشترك، وتنتج المواصفات المختلفة من الأنبوب، تحتاج فقط إلى ضبط،لا حاجة إلى تغيير، ومعدل توفير الدوال في أعلى من 90٪،مما يقلل من تكلفة الدوار;
بسبب المعدات تبني المحرك ضبط تلقائي،وبالتالي خفض عدد العمال،خفض تكاليف العمالة،خفض العمال كثافة العمل،حسنت بيئة عمل العمال;
تشغيل المعدات بسيط، تحتاج فقط لمعرفة حجم وسمك الجدار من الأنابيب في الإنتاج، ثم إدخالها إلى الواجهة، وسوف تجعل ضبط تلقائيًا،وبالتالي انخفاض مستويات المتطلبات التقنية لموظفي التحليل.
مع ضبط تلقائي، انخفض إدخال الأدوات والأضرار للمعدات عند تغيير لفة، وتحسين عمر الخدمة للمعدات.
وبسبب بنية اللفاف المركب، فإن نقطة الاتصال بين اللفاف والشريط بدلاً من الاتصال بالخط الأصلي، تقلل من ارتداء اللفاف وتحسين عمر خدمة اللفاف.
يمكن أن تنتج مواصفات معينة من فتح الصلب المنحني البارد، مثل U،C قسم الصلب الخ، يمكن تعديل عرض وارتفاع المنتج بشكل لا نهائي.
|
النوع |
المواصفات ((ملم) |
سمك ((ملم) |
معيار المنتج |
المواد |
|
مربع مجوف فولاذ القسم |
30×30-120×120 | 2.0-60 |
طراز DIN59411 GB6728-2002
|
Q195-Q345
|
|
فولاذ قطعة مجوفة مستطيلة |
30x50-100x140 | 2.0-60 | ||
|
فتح بارد فولاذ ثني |
الارتفاع ماكس 50
العرض 150 |
2.0-60
|
الهيدروليكي واحد الماندرال Decoiler
يتكون الـ decoiler بشكل رئيسي من القاعدة ، وزيادة رأس المخروط ، النظام الهيدروليكي ، الفرامل الهيدروليكية ، إلى الزيادات ونوع الكانتيليفر طبل واحد ، رأس مخروط ، واحد على الإنترنت ؛ الزيادات الهيدروليكية ،الفرامل الهيدروليكية.
| OD من الملف | Φ1000-2000mm |
| هوية الملف | Φ520-610mm |
| عرض الشريط | 100-480 ملم |
| سمك الشريط | 2.0-6.0ملم |
| وزن الشريط | ماكس8تي |
| نوع التوسع | التوسع الهيدروليكي |
| توقف | القيادة الهيدروليكية |
تستخدم هذه الوحدة بشكل رئيسي لإدخال رأس الفولاذ الجديد إلى وحدة التسطيح بعد أن تجلب وحدة التفكيك للفول إلى مكان العمل.
طاقة المحرك الكهربائي:1.5 كيلوواط
ضغط المعالجة:7Mpa
خفض السرعة:BW17-4
This unit is main used to flatten the head and trail of the strip steel and prepare for the next step cutting and shear welding so as to ensure the strip steel opposed flate and straight in the shear welding.
مستوى المسطح وقدرة الضغط:
لفة التسطيح والضغط Dia:Φ180
لفة مسطحة Dia:Φ120
سرعة مستوى التسطيح:11m/min
أسلوب سرعة ضبط: لا درجة من سرعة ضبط
أسلوب الهيكل:ضغط و حمل، وحدة تسطيح خمسة أدوات
النمط للأعلى والأسفل: النظام الهيدروليكي
عرض المسطح:100-480mm
سمك التسطيح:2.0-6.0ملم
ضغط عمل الاسطوانة الهيدروليكية:7Mpa
قوة المحرك الكهربائي:22 كيلوواط
يتم استخدام آلة القطع واللحام التلقائي لقطع الطرفين غير المنتظمة من الشرائط ومن ثم ربط الشرائط عن طريق اللحام.
| عرض الشريط | 100-480 ملم |
| سمك اللحام | 2.0-6.0ملم |
| نوع القطع | الهيدروليكية |
| وضع التلحيم | أوتوماتيكي |
تتضمن هذه الوحدة أساساً جهاز المواد الصحافة والحمل، وحدة تجميع التجميع، وحدة المواد الحمل، ووحدة التحكم الكهربائية.
ويتضمن الرئيسية الإطار، المحرك الكهربائي، وحدة الفرامل، وتحويل موجهة الدوران محور الطاقة من خفض السرعة، والضغط والحمل رول، نظام الهواء الضغط من رول دليل، وحدة السرعة المفتشة؛يمكن أن توفر قطعة الفولاذ إلى جهاز التخزين والمرات المتوسطة انها سوف تنقل معلومات سرعة تحمل لنظام التحكم الكهربائي، عندما نطلب وقف حمل المواد إلى هذه الوحدة، فإنه سوف تتوقف لفة إلى المحرك الكهربائي والضغط على& تحمل مادة لفة من قبل الكسر،ويمكن أيضا ضبط السرعة لحمل المحرك الكهربائي ووحدة تحمل سرعة المواد.
(2) تجميع إطار الكمبيوتر: يشمل المحرك الكهربائي ، الإطار ، لفة الدائرة الداخلية ، لفة الدائرة الخارجية و لفة الضغط.يمكن استخدامه لتخزين مواد الصلب شريط من الوحدة الصحافة والحمل ويمكن استخراجها من مركز إرسال مادة لفة.
(3) جهاز مادة الإطلاق: تشمل الإطار، ولوحة توجيه الاتجاه، ولوحة توجيه خارج مكان مرتفع أو منخفض.يمكن أن تحمل قطعة الفولاذ إلى تشكيل النظام وإرسال معلومات السرعة تحمل المواد إلى جهاز التحكم الكهربائي.
(4) المعلمات التقنية:
نمط العمل: دائرة ثابتة
الميزة: تخزين المواد أكثر، لا ضربة لتجريد سطح الصلب.
سمك لفائف الفولاذ:2.0-6.0 ملم؛ العرض: 100-480 ملم
سرعة المواد الحاملة: Vmax=120m/min
ضغط الزيت الهيدروليكي:7Mpa
قوة المحرك الكهربائي المباشر للصحافة والحمل:45KW
المحرك الكهربائي لإطار الكهرباء: 90 كيلوواط
تتكون من عجلة التغذية، جهاز التركيز التلقائي، موقف التسوية السلبية، موقف عجلة الأفقية (P1) ، موقف عجلة الرأسية (L1) ، موقف عجلة الأفقية (P2) ، موقف عجلة الرأسية (L2) ،الوقوف الأفقي (P3)"قاعدة التدحرج الأفقية (P4) ، قاعدة التدحرج العمودية (L3) ، قاعدة التدحرج الأفقية (P5) ، قاعدة التدحرج الأفقية (P6) ، قاعدة التدحرج الأفقية (P7) ، قاعدة التدحرج العمودية (L3) ، ثلاثة إطارات من المنحنيات الفارغة ،اتجاه اللحام، خمسة طحنات طحن، قطع حفرة، نظام إزالة حفرة اثنين موقف، موقف الضوء المتدحرج، نظام التبريد، قياس موقف طحن عمودي (DL1) ، أربعة موقف عجلات (F1) ، أربعة موقف عجلات (F2) ،إطار أربعة أسطوانات (F3)، أربعة إطار لفة (F4) ، الرأس الأتراك (C2) ، نظام التحكم الكهربائي، الخ
المنشار البارد هو المعدات الرئيسية في أنابيب الإنتاج، ويستخدم لقطع بدقة جميع أنواع أنابيب الإطار تلقائيًا.,هذه الوحدة لديها ميزة قياس جيد بدقة، ونقل الآلات أفضل ميزة، لذلك القدرة السريعة والمعالجة الدقيقة،بدون بور هي ميزة هذه الوحدة.
| حجم الأنابيب |
30×30-120×120ملم 30×50-100-140ملم |
| WT من الأنابيب | 2.0-6.0ملم |
| طول قطع ثابت | 4 ~ 12m |
| دقة القطع | 0 ∼3 ملم |
| محرك قطع شفرة المنشار |
محرك تحويل التردد 15 كيلوواط مجموعتان |
| محرك دفع العربة | محرك الخدمة 45 كيلوواط |
| محرك التغذية | محرك الخدمة 5.5 كيلوواط |
| سرعة القطع | ماكس.60m/min |
| نوع القيود الأنابيب | المضخات |
المادة:Cr12Mo1Vi1 قوة عالية، مقاومة جيدة للكش
