خط إنتاج الأنابيب الفولاذية Hfw Precision Tube 30m / Min

خط إنتاج الأنابيب الملحومة عالية التردد HG17







تم تصميم خط إنتاج الأنابيب الملحومة عالية التردد HG17 لإنتاج الأنابيب الملحومة من الأنابيب المستديرة 14 مم -17.3 مم ، سماكة 2 مم ، والأنابيب المشوهة بالحجم المقابل.اعتماد تصميم تمرير لفة ، يمكن لخط الإنتاج تصنيع أنابيب فولاذية ملحومة بآلات ذات نوعية جيدة وتجميع عالي الدقة.

وفقًا للمبادئ التوجيهية لتصميم تحسين شخصية التشغيل والبيئة والسلامة وطابع الإنتاج ، وتقليل تكلفة الأسطوانة لضمان الكفاءة العالية ، يعتمد خط إنتاج HG17 على تصميم ثقب نصف القطر.



• المعلمات والمواصفات الرئيسية:

• مواصفات المواد:

(1) مطابقة لمعيار YB189-64

(2) المواد: فولاذ منخفض الكربون وفولاذ إنشائي منخفض

(3) الخواص الميكانيكية: b≤520Mpa ، σs≤365MPa

(4) عرض الشريط: 45-55 مم

(5) سمك الشريط: 2 مم

(6) القطر الداخلي للملفات: φ480 ～ φ520mm

القطر الخارجي للملفات: φ1000 φ1800mm

وزن الملف: ≤1.5T

• مواصفات الأنابيب الملحومة:

• أنبوب دائري: 14mm-17.3mm 2mm

(2) طول القطع الثابت: 4-12 م

(3) دقة قطع الأنابيب: 0-3 مم

• سرعة التشكيل: 30-80 م / دقيقة
• امدادات الطاقة والمياه والهواء

1	قوة	مصدر الطاقة	380V / 50Hz / 3 مراحل
2	تداول مياه التبريد	تدفق	15T / ساعة ～ 20 T / ساعة
		حجم البركة	20 م 3
3	هواء مضغوط	تدفق	5 م 3 / دقيقة
		ضغط	3 ～ 5 كجم / سم 2





`عملية لخط الإنتاج

تحميل الملف ← فك اللفة ← القطع واللحام ← المجمع الحلزوني الأفقي ← التشكيل ، اللحام HF ، إزالة الحواف ، التبريد ، التحجيم ، الاستقامة ← منشار القطع البارد STD ← الإرسال ← التعبئة ← التخزين





كل معلمات آلة

1 ، Uncoiler



إن آلة فك اللفافة هي من هيكل التمدد المزدوج والمغناطيس الكابولي.يحتوي على جزئين رئيسيين: الجسم الرئيسي والقاعدة الثابتة.الجسم الرئيسي مجهز بنظام هوائي لتلبية احتياجات التمدد والتقلص والكبح للمغياض.

هناك نوعان من المغزل على الجسم الرئيسي.يتكون كل شياق من روابط من أربعة قضبان يمكن أن تتحرك شعاعيًا في نفس الوقت.تم تركيب الوصلات ذات الأربعة قضبان في مجموعتين على عمودين على التوالي.يتم تشغيلها بواسطة اسطوانة الهواء ، وهي تتمدد وتتقلص شعاعيًا.عندما يكون مغزل واحد غير ملفوف ، فإن الآخر على الطرف الآخر يتعاقد لتحميل ملف جديد ودعمه عن طريق التمدد ، والذي يتم بعد ذلك تزويده بذراع درع على المغزل لمنع الملف من الارتخاء أثناء فك اللف.عند انتهاء عملية فك المغزل أثناء العمل ، اسحب عمود مسمار تحديد الموضع لأسفل وقم بتدوير المغزل يدويًا بمقدار 180 درجة.ثم ادفع عمود المسمار إلى فتحة التثبيت الخاصة به.الآن الملف الجديد في وضع العمل.تتكرر الدورات بهذه الطريقة.

OD للملف	Φ1000-2000 مم
معرف الملف	Φ480-520 مم
عرض الشريط	14-17.3 ملم
سمك الشريط	2 مم
وزن الشريط	ماكس 1.5T
نوع التوسع	توسيع هيدروليكي
فترة راحة	القيادة الهوائية





2. يتم استخدام آلة القص واللحام الأوتوماتيكية لقطع النهايات غير المنتظمة للشرائط ثم توصيل الشرائط باللحام.



عرض الشريط	14-17.3 ملم
سماكة اللحام	2 مم
نوع القطع	القص التلقائي
نموذج اللحام	اللحام الآلي
الضغط الهيدروليكي	12 ميجا باسكال
دورة العمل	ماكس 4 م







3 ، تراكم حلزوني

تشتمل هذه الوحدة بشكل رئيسي على جهاز مواد الضغط والحمل ، وتجميع المجمع ، ونقل وحدة المواد ، ووحدة التحكم الكهربائية.

جهاز الضغط وحمل المواد: يشمل بشكل رئيسي الإطار ، المحرك الكهربائي ، وحدة الفرامل ، محور طاقة نقل اتجاه الدوران لتقليل السرعة ، الضغط وحمل الأسطوانة ، نظام ضغط الهواء للفة دليل ، وحدة السرعة التي تم فحصها ؛يمكنه توفير شريط الصلب للمجمع والأوقات المتوسطة التي سينقل فيها معلومات سرعة الحمل إلى نظام التحكم الكهربائي ، عندما نطلب التوقف عن نقل المواد إلى هذه الوحدة ، فسوف يتوقف اللف إلى المحرك الكهربائي ويضغط ويحمل لفة المواد بواسطة كسر ، ويمكن أيضًا ضبط السرعة لحمل محرك كهربائي ووحدة تحمل سرعة المواد.

تجميع إطار المجمع: يشمل المحرك الكهربائي ، الإطار ، لفة الدائرة الداخلية ، لفة الدائرة الخارجية ولفة الضغط.يمكن استخدامه لتخزين مادة الشريط الفولاذية من وحدة الضغط والحمل ويمكن سحبها من لفة مواد الإرسال المركزية.

جهاز إرسال المواد: يشمل الإطار ، لفات توجيه التوجيه ، لفة التوجيه للمكان المرتفع أو السفلي.يمكنها حمل الشريط الفولاذي لتشكيل النظام وإرسال معلومات سرعة المواد إلى جهاز التحكم الكهربائي.

المعايير الفنية:

أسلوب العمل: تغيير قطر الدائرة: 2.5 متر

ميزة: تخزين المواد أكثر ، لا ضربة لتجريد سطح الصلب.

سمك لفائف الصلب: 2 مم ؛

العرض: 40-54 ملم

حمل المواد بسرعة الذهاب: Vmax = 200m / min

ضغط الزيت الهيدروليكي: 7Mpa

قوة المحرك الكهربائي المباشر للضغط والحمل: 7.5KW

المحرك الكهربائي لإطار المجمع: 15KW

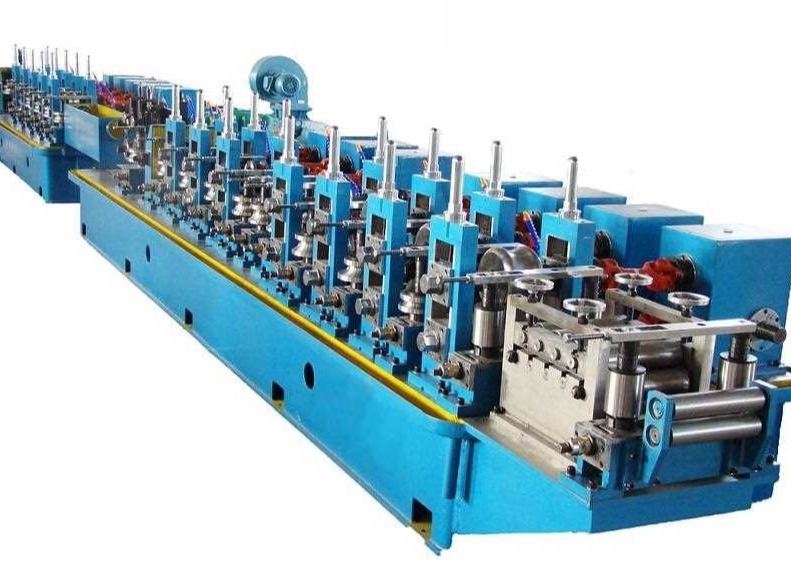

4 ، تشكيل وتحجيم مطحنة



مطحنة التشكيل والتحجيم تعتمد مبدأ التشكيل بنوع الأسطوانة ولحام الحث عالي التردد.يتم تغذية الشريط في آلة التشكيل عن طريق جهاز التغذية في المطحنة وتدور أسطوانة التشكيل باستمرار وتضغط الشريط في الشكل المطلوب.نظرًا للجلد والتأثير المرتبط به ، يتركز التيار عالي التردد على وصلة اللحام التي يتم تسخينها بسرعة وتصل إلى درجة حرارة اللحام.يتم لحام خط اللحام تحت ضغط بكرات الضغط.يمكن الحصول على الأنبوب الملحوم النهائي بالحجم المطلوب بعد التبريد والتحجيم والتقويم الأولي.



تشكيل أنبوب OD.	أنبوب دائري 14 مم - 17.3 مم
تشكيل سمك جدار الأنبوب	2 مم
سرعة التشكيل	30-80 م / دقيقة
رقم.لتشكيل الحوامل الأفقية	8
رقم.تشكيل الحوامل الرأسية	11
عدد استاند التحجيم الأفقية	5
رقم.حوامل التحجيم الرأسية	5
رئيس الأتراك	2 مجموعات
رمح ديا.ومواد حامل لفة أفقي	Φ55mm ، مادة 42CrMo
رمح ديا.ومواد حامل لفة عمودي	Φ35mm ، مادة 42CrMo
بور كشط القاطع	2 مجموعات
المحرك الرئيسي	75kW 2 مجموعات







5 ، المنشار البارد









يتم استخدامه لقطع الأنبوب بدقة إلى الطول تلقائيًا بشرط أن يتم توصيل الأنبوب باستمرار من المطحنة بسرعة عالية.

محرك القيادة: محرك سيرفو 11KW (اليابان Yaskawa) ؛

محرك القطع: 7.5 كيلو واطتردد متغيرسيمنز

محرك التغذية ، محرك سيرفو 2.2 كيلو واط (اليابان ياسكاوا)





















6. آلة لف طاولة ، مقاعد البدلاء وتعبئة والتغليف

تعمل الأنابيب النهائية على طول طاولة اللف ويتم نقلها تلقائيًا إلى المقعد.ثم تقوم آلة التعبئة البسيطة بتعبئة الأنابيب في شكل سداسي.

تحتوي آلة التعبئة البسيطة على حاوية ومعدات محاذاة تعمل بالهواء المضغوط.

محرك منضدة الرول: 3KW.





















7،150KW آلة لحام الحالة الصلبة عالية التردد





Ⅰ.المعايير الفنية

انتاج الطاقة: العبوس ＞ 150kW

التردد المصمم: f = 400 ~ 450 كيلو هرتز

① المعلمات المصممة

• الطاقة الاسمية: 150 كيلو واط
• طاقة التيار المستمر المقدرة: Pd = 120kW
• الجهد DC المقدر: UdN = 450V
• تيار DC المقدر: IdN = 250A
• الكفاءة الكاملة: η≥ 85٪
• العبوس> 150kw
• عاكس MOSFET: 60kW × 2
• وضع خرج دائرة الخزان: لا يوجد خرج محول لحام ، رنين ثانوي

② متطلبات توزيع الطاقة

• الطاقة الاسمية: 150 كيلو واط
• طاقة التيار المستمر المقدرة: Pd = 120kW
• عامل الطاقة في الخط: COSφ≥0.85
• قدرة توزيع الطاقة: S≤180kVA
• جهد إمداد الطاقة: 3 أطوار 380V / 50Hz (يمكن أن تعمل المعدات بجهد 380V ± 10٪)
• تيار الداخل: أنا = 220 أ
• كابل إدخال الخط: كل مرحلة تستخدم كابل نحاسي بحجم 185 مم 2 ، و 3 مراحل 4 خطوط







Ⅱ.قائمة المكونات الرئيسية

S / N	وصف	تخصيص	الصانع
1	المجالس	صنع الذات	مينغشو
2	SCR	KP800A / 1400V مبرد بالماء	جينتشو هواجينج
3	الصمام الثنائي	KP800A / 1400V مبرد بالماء	جينتشو هواجينج
4	مكثف مرشح	4700 درجة فهرنهايت / 450 فولت	هيتاشي اليابان
5	موسفيت	IXFN38N100 38 أمبير / 1000 فولت	ألمانيا IXYS
6	ديود سريع الانتعاش	DSEI2 × 61-12A 60A / 1200V	ألمانيا IXYS
7	مكثف الخزان	0.65 درجة فهرنهايت / 500 فولت	تشنغدو مايك / Feixing lianfa
8	تبديل امدادات الطاقة	15 فولت	تايوان ميغاواط
9	قلب مغناطيسي من الفريت	يو تايب	شيان سانليان
10	HMI	PWS6600 5.7 "	تايوان هايتك
11	مفاعل الموجة المسطحة	1000 أمبير / 2 × 0.33 مللي أمبير	مينغشو
12	مفاعل وقائي	200 أمبير / 200 فائق التوهج	مينغشو
13	نظام التبريد بالمياه الناعمة	مبرد ماء - ماء	مينغشو
14	PLC	S7-200	سيمنز
15	التبديل ، التتابع ، موصل التيار المتردد		حائط عظيم
16	أزرار ، مصابيح إشارة		شنغهاي APT



8 ، الأسطوانة:

المواد: قوة عالية Cr12 ، مقاومة تآكل جيدة
