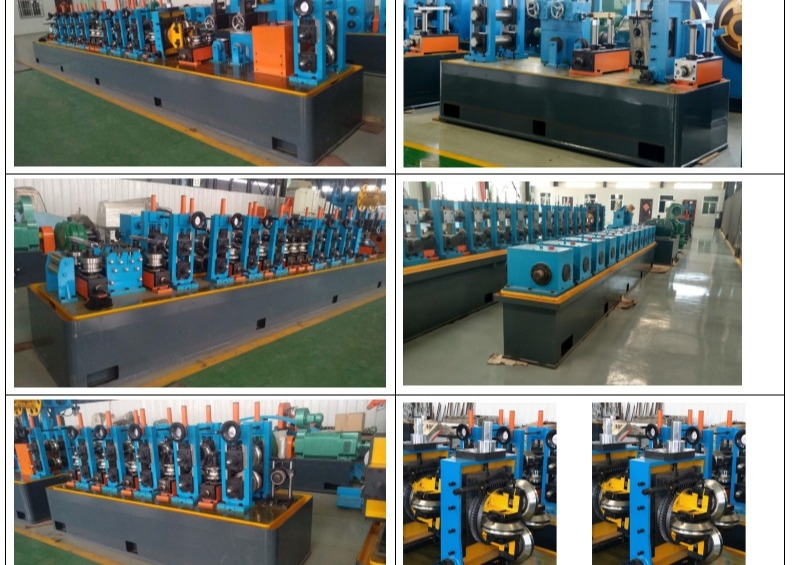

لفة تمرير التصميم الدقة خط إنتاج مطحنة أنابيب Erw



تم تصميم خط مطحنة الأنابيب الملحومة عالية التردد HG50 لإنتاج أنابيب ملحومة بقطر Ф16 ～ 50mm وسمك جدار 1.0 mm 3.0mm وكذلك أنابيب مربعة ومستطيلة وأنابيب مشوهة بالحجم المقابل.اعتماد تصميم تمرير لفة ، يمكن لخط الإنتاج تصنيع أنابيب فولاذية ملحومة بآلات ذات نوعية جيدة وتجميع عالي الدقة.



دإرشادات esign :

● تحسين الأداء التشغيلي وأداء الإنتاج ؛

● تحسين بيئة وأمن العمليات ؛

● تحسين استقرار المنتج ؛

● تحسين إنتاجية المنتج ؛

● تقليل تكاليف لفة.

وفقًا للمبادئ التوجيهية لتصميم تحسين شخصية التشغيل والبيئة والسلامة وطابع الإنتاج ، وتقليل تكلفة الأسطوانة لضمان الكفاءة العالية ، يعتمد خط إنتاج HG50 على تصميم ثقب نصف القطر.

• مواصفات المواد:

مطابقة لمعيار YB189-64

(1) المواد: فولاذ منخفض الكربون وفولاذ إنشائي منخفض السبائك

(2) الخصائص الميكانيكية: b≤520Mpa ، ،s≤340MPa

(3) عرض الشريط: 56 160 ملم

(4) سمك الشريط: 1.0 3.0 مم

(5) ملف الشريط الفولاذي: القطر الداخلي للملفات: φ480 ～ φ520mm

القطر الخارجي للملفات: φ1000 ～ φ1800mm

(6) وزن الملف: ≤2T

• المواصفات الرئيسية لمنتجات أنابيب اللحام:

(1) قطر الأنبوب الدائري: φ16 ～ φ50mm

(2) سماكة جدار الأنابيب: 1.0 3.0 مم

(3) طول القطع الثابت: 4 ～ 12 م

(4) دقة قطع الأنابيب: 0 3 مم

• سرعة التشكيل

20 100 م / دقيقة

• امدادات الطاقة والمياه والهواء:

(1) القوة:

حجم الطاقة للخط حوالي 600 كيلو وات

مصدر الطاقة 380 فولت / 50 هرتز / 3 مراحل

(2) تداول مياه التبريد:

التدفق: 30T / h ～ 40 T / h

حجم البركة: 60 م 3

(3) الهواء المضغوط

التدفق: 5 م 3 / دقيقة

الضغط: 5 7 كجم / سم 2

• ورشة عمل:

عرض 8 أمتار وطول 100 متر وارتفاع 5 أمتار على الأقل من قضبان السقف إلى الأرض.

• Uncoiler

إن آلة فك اللفافة هي من هيكل التمدد المزدوج والمغناطيس الكابولي.يحتوي على جزئين رئيسيين: الجسم الرئيسي والقاعدة الثابتة.الجسم الرئيسي مجهز بنظام هوائي لتلبية احتياجات التمدد والتقلص والكبح للمغياض.

OD للملف	Φ1000-1800 مم
معرف الملف	Φ480-520 مم
سمك الشريط	1.0-3.0 مم
عرض الشريط	56-160 ملم
وزن شريط واحد	ماكس 2 تي
نوع التوسع	التشغيل اليدوي
فترة راحة	القيادة الهوائية







• تلقائي سسماع ولحام



تُستخدم لقطع الجزء غير المنتظم من رأس وذيل الشريط ، ومحاذاة ذيل الشريط للملف السابق مع رأس الشريط للملف التالي ، ولحمهما معًا لتغذية الحلقة بشكل مستمر.



الشكل الهيكلي: سرير اللحام القصي ، جهاز التغذية بالقرص ، جهاز التمركز المزدوج ، نظام القص المزدوج ، نظام لوحة القص ، نظام قيادة اللوحة السفلية باللحام ، إلخ.



عرض الشريط	56-160 ملم
سماكة اللحام	1.0-3.0 مم
نوع القطع	القص التلقائي
وضع اللحام	اللحام الأوتوماتيكي
الضغط الهيدروليكي	8-10 ميجا باسكال
دورة العمل	بحد أقصى 180 ثانية

• المجمع اللولبي 5 م



تشتمل هذه الوحدة بشكل رئيسي على جهاز مواد الضغط والحمل ، وتجميع المجمع ، ونقل وحدة المواد ، ووحدة التحكم الكهربائية.

جهاز الضغط وحمل المواد: يمكنه تزويد الشريط الفولاذي للمجمع ، وسينقل متوسط ​​الأوقات التي ينقل فيها معلومات سرعة الحمل إلى نظام التحكم الكهربائي ، عندما نطلب التوقف عن نقل المواد إلى هذه الوحدة ، فإنه سيتوقف عن التدحرج إلى المحرك الكهربائي و اضغط وحمل لفة المواد عن طريق الكسر ، ويمكن أيضًا ضبط السرعة لحمل محرك كهربائي ووحدة تحمل سرعة المواد.

تجميع إطار المجمع: يمكن استخدامه لتخزين مادة الشريط الفولاذية من وحدة الضغط والحمل ويمكن سحبها من لفة مواد الإرسال المركزية.

جهاز إرسال المواد: يمكنه حمل الشريط الفولاذي لتشكيل النظام وإرسال معلومات سرعة المواد إلى جهاز التحكم الكهربائي.



تخصيص:

أسلوب العمل	دائرة التغيير
حمل المواد بسرعة الذهاب	Vmax = 240 م / دقيقة
أفضلية	المزيد من المواد ، لا إضراب
شكل قرصة	هوائي ، 6 ميجا باسكال
سمك لفائف الصلب	1.0-3.0 مم
العرض	56-160 ملم
منطقة تخزين	3.0 م 2
قوة المحرك الكهربائي للصحافة والحمل	11 كيلو واط
المحرك الكهربائي لإطار المجمع	22 كيلو واط



التشكيل والتحجيم





وحدة التشكيل والتحجيم هي المعدات الحيوية لخط مطحنة الأنابيب.تلتزم هذه الوحدة بنظرية إطار اللف.يمكن أن تستمر في معالجة بعض الأنبوب الفولاذي المواصفات عن طريق اللحام بدون تلامس ، والذي يحمل بعض الشريط الفولاذي إلى هذه الوحدة ويسمح لها بتمرير لفة الإطار إلى أنبوب الإطار الخام ، ثم أخذ السائل الكهربائي معًا على سطح لحام الأنبوب وذلك قم بمعالجة درجة حرارة الأنبوب أعلى لتناسب اللحام عن طريق لحام أسطوانة الضغط ، ثم بعد التبريد ، قم بتشكيل التحجيم والتسطيح للمنتج ما هو أنبوب الطلب الخاص بك.





تشكيل أنبوب OD.	الجولة: Φ16-50mm
تشكيل سمك جدار الأنبوب	1.0-3.0 مم
سرعة التشكيل	بحد أقصى 100 م / دقيقة
عدد.لتشكيل الحوامل الأفقية	7
عدد.تشكيل الحوامل الرأسية	10
حامل لفافة التوجيه	1
حامل رول الضغط	1
قاعدة طحن رول	1
بور كشط القاطع	2 مجموعات
عدد حاملات التحجيم الأفقية	5
عدد.من حوامل التحجيم الرأسية	5
رئيس الأتراك	2 مجموعات برأس واحد
رمح ديا.ومواد حامل لفة أفقي	Φ60 مم ، مادة 40Cr
رمح ديا.ومواد حامل لفة عمودي	Φ40 مادة 40Cr

• المنشار الطائر

آلة القطع هي المعدات الرئيسية في أنبوب الإنتاج ، وتستخدم لقطع جميع أنواع أنابيب الإطار بدقة تلقائيًا.فيما يتعلق باستخدام نظام تحكم وآلات STD عالي الدقة ، تتمتع هذه الوحدة بميزة البعد الدقيق الجيدة ، وأفضل ميزة لنقل الماكينة ، وبالتالي فإن القدرة السريعة والمعالجة الدقيقة هي ميزة هذه الوحدة.





ممعلمات الآش:

(أ) محرك القيادة: محرك سيرفو 15KW

(ب) محرك القطع: 15KW تردد متغير

(ج) السرعة الخطية القصوى: 100 م / دقيقة.

(د) مدى طول القطع: 4 ~ 12 متر

(هـ) دقة طول القطع: ± 1.5 مم (تقلب سرعة الخط لا يتجاوز 2٪)

(و) اتجاه التغذية: حسب طلب العميل

(ز) سرعة التتبع: مثل مطحنة الأنبوب (20-100 متر / دقيقة)

(ح) وظيفة المعادلة: تلقائي ، يدوي ، لها وظيفة قص المسطرة القصيرة





• أسطوانة العبور

تعمل الأنابيب النهائية على طول أسطوانة العبور ويتم نقلها تلقائيًا إلى المقعد.ثم تقوم آلة التعبئة البسيطة بتعبئة الأنابيب في شكل سداسي.

المحرك: 3kw

الطول: 18 م





• أسطوانة

المواد: Cr12

صلابة الأسطوانة: HRC58-62

عمق تصلب الإخماد: ≥ 10 مم

خشونة السطح: Ra≤0.8um







• 200KW عالية التردد لحام

(1) 200KW آلة لحام عالية التردد للحالة الصلبة ، 380V / 220V ، 50Hz

(2) معلمة التصميم

● الطاقة الاسمية: 200 كيلو واط

● طاقة التيار المستمر المقدرة: Pd = 200kW

● جهد التيار المستمر المقدر: UdN = 450 فولت

● تيار مستمر مصنّف: IdN = 1350A

● كفاءة إمداد الطاقة: η≥ 85٪

● طاقة الإخراج: العبوس ＞ 200kW

تردد التصميم: f = 200 كيلو هرتز ± 50 كيلو هرتز

● عاكس MOSFET: 120kW × 6

● شكل إخراج طريقة الفتحة:

لا يوجد محول لحام ناتج ، رنين ثانوي

(3) متطلبات التوزيع

● الطاقة الاسمية: 200 كيلو واط

● طاقة التيار المستمر المقدرة: Pd = 200kW

● معامل القدرة المقدرة: COSφ≥0.9

قدرة التوزيع: S≥800kVA

● جهد الخدمة: 380V / 50Hz

● في تيار الخط: I = 1050A

● الكابلات الواردة: يتم استخدام كبلين نحاسيين 240 مم² بالتوازي مع نظام ثلاثي الأطوار بأربعة أسلاك

• نظام تبريد الماء العسر المتداول

● الماء - مبادل حرارة الماء

● ضغط الماء الدوراني الداخلي: 0.15 ~ 0.25 ميجا باسكال

◆ تدفق مياه الدورة الدموية الداخلية: 50 م³ / ساعة

◆ درجة حرارة مخرج الماء للمياه المتداولة الداخلية: ≤40 ≤

◆ درجة حرارة الماء المرتجع الداخلي المتداول: ≤45 ℃

منطقة المبادل الحراري: 25m²

● تدفق المياه الخارجي: 65.4m³ / h (إمداد المشتري)

درجة حرارة مدخل المياه للتداول الخارجي: 35 ℃

◆ ضغط الماء المدخول: 0.20 0.3 ميجا باسكال (حوالي 2.0 3 كجم / سم 2)

نوع اللحام: الحث

النوع: نظام تبريد مائي

• ملف التعريفي: 2 مجموعة
