| اسم المنتج: | مطحنة الأنابيب الفولاذية HG75 الملحومة ذات التردد العالي | قوة العائد من المواد الخام: | σs≥340Mpa |
|---|---|---|---|
| قوة الشد للمواد الخام: | σb≤520 Mpa | نطاق حجم الأنبوب: | φ16-75 ملم |
| السماكة: | 0.7-2.5 ملم | الأعلى. سرعة الإنتاج: | 20 80 م / دقيقة |
| طول القطع الثابت: | 4-12 م | الضمان: | سنة واحدة |
| نوع اللحام: | لحام عالي التردد | الكلمات الرئيسية: | الأنابيب HG75 محطم أنابيب الصلب |
| إبراز: | خط مطحنة الأنبوب الدقيق,مطحنة الأنبوب الفولاذي الدقيق,مطحنة الأنبوب الفولاذي ODM |
||
HGQ 76خط إنتاج الأنابيب ذات الترددات العالية
1مقدمة عامة للآلة
 |
وهي مصممة لإنتاج أنابيب الصلب المصفحة، وتشمل الأنابيب المستديرة والأنابيب المربعة والأنابيب المشوهة. اعتمادا على تصميم مرور لفة ، يمكن لخط الإنتاج تصنيع أنابيب الصلب المطاوئة مع معالجة عالية الجودة وتجميع دقة عالية. |
|
الأنابيب المستديرة:φ16-76ملم سمك:0.7-2.5ملم
أنبوب مربع :20X20-60X60 سمك:0.7-2.0 ملم
|
الثانيالمعلمات الرئيسية والمواصفات:
| (1)المواد المواصفات: | |
| المعيار | SPHC،SPHT-2،SS 400،SS440،SS490 |
| المواد | الصلب المنخفض الكربون والصلب المنخفض السبائك للبناء |
| الخصائص الميكانيكية | σb≤520Mpa،σs≤365MPa |
| عرض الشريط | 47-240ملم |
| سمك الشريط: | 0.7-2.5ملم |
| القطر الداخلي للملفات | Φ508mm |
| القطر الخارجي للملفات | Φ1300 φ1760mm |
| وزن الملف | ≤3.5T |
| (2)مواصفات الأنابيب | |
| قطر الأنابيب |
الأنابيب المستديرة:φأنبوب مربع 16-76mm :20X20-60X60 سمك:0.7-2.5ملم 0.7-2.0ملم |
| الطول | 6م |
| دقة قطع الأنابيب | 0-6ملم |
| سرعة التشكيل | ماكس 80m/min (ماكس الحجم والسمك لا يمكن أن تصل إلى السرعة القصوى) |
| (3) يجب على المشتري أن يقدم نفسه | |
| متجر العمل | 60x6m، H>5m ((الرافعة إلى الأرض) |
| القوة | حوالي 450 كيلوواط 380 فولت / 50 هرتز / 3 مراحل |
| المياه التبريد الدورة ((نظام كامل) |
التدفق:20T/h30 T/h حجم المسبح:30m3 |
|
الهواء المضغوط (النظام بأكمله) |
التدفق:5m3/min الضغط: 5-7kg/cm2 |
| كابل | كل الكابلات خارج آلتي ستشتريها بعد إصلاحها |
الثالثكل ميكانيكي معايير ومواصفات:
(1) مكشوف
|
مضاعفةأجهزة التوسع والحافز
|
1.مزدوجأجهزة التوسع والحافز 2يحتوي على جزأين رئيسيين: الجسم الرئيسي وقاعدة ثابتة. 3مجهزة بنظام هوائي لتلبية احتياجات توسيع وتقليص وفرامل القضبان. 4يتكون القضيب من أربعة روابط بار التي يمكن أن تتحرك شعاعيا في نفس الوقت. 5يتم تثبيت الروابط ذات الأربعة قضبان في مجموعتين على عمودين على التوالي. يتم تشغيلها بواسطة أسطوانة الهواء ، وتتوسع وتقلص شعاعيا. |
|||||||||||||||
|
(2)القطع الآلي و آلة لحام
|
أوتوماتيكي القطع والحامية |
يستخدم لقطع نهايات غير منتظمة من الشرائط ومن ثم ربط الشرائط عن طريق اللحام. حتى تتمكن من السماح للخط تشغيل دون توقف عندما تنتهي قبل الملف
|
|||||||||||
|
(3)الكمبيوتر الدوار
|
|
||||||||||||||||||||||||
|
||||||||||||||||||||||||
|
||||||||||||||||||||||||

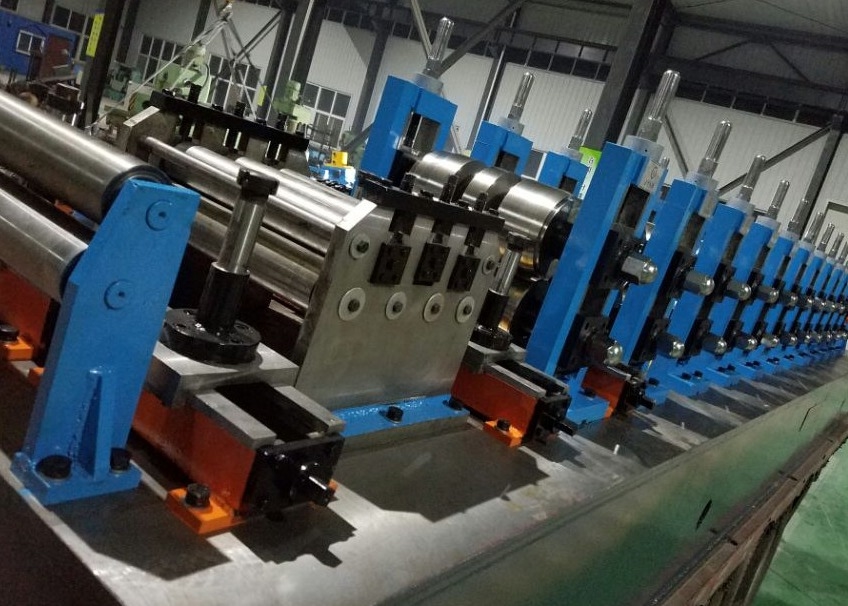

(4) آلة التشكيل والحجم
|
|
||||||||||||||||||||||
| صناعة الصناعة تتبنى مبدأ تشكيل نوع الدوار والحامد التحفيزي عالي التردد.يتم تغذية الشريط في آلة تشكيل من قبل جهاز التغذية في الطاحونة ودورة واصطدام الدوار تشكيل الشريط في الشكل المطلوببسبب الجلد والتأثير المرتبط به، يتم تركيز التيار عالي التردد على مفصل اللحام الذي يتم تسخينه بسرعة ويصل إلى درجة حرارة اللحام.يتم لحام خيط الأنابيب تحت ضغط أدوات الضغطيمكن الحصول على الأنابيب المطاطية النهائية مع الحجم المطلوب بعد التبريد والحجم والتصويب الأولي. | ||||||||||||||||||||||
|
(5) المنشار الحاسوبي للقطع
يتم استخدام آلة قطع المنشار لقطع الأنابيب بدقة إلى الطول تلقائيًا في ظل شرط أن يتم تسليم الأنابيب باستمرار من الطاحونة بسرعة عالية.
| قطر الأنابيب |
الأنابيب المستديرة: 16-76 ملم 0.7-2.5ملم أنبوب مربع: 20x20-60x60mm سمك:0.7-2.0 ملم |
| طول قطع ثابت | 4 ~ 12m |
| دقة القطع | 0 ∼ 6 ملم |
| محرك قطع شفرة المنشار | AC15كيلوواط |
| محرك دفع العربة | DC22kW |
| سرعة القطع | ماكس120m/min |
(6) طاولة التشغيل
|
|
1.الأنابيب المنتهية تمر على طول طاولة التدحرج ويتم نقلها تلقائيًا إلى المقعد. ثم تقوم آلة التعبئة البسيطة بتعبئة الأنابيب على شكل هكساجون.
2تتضمن آلة التعبئة البسيطة حاوية ومعدات محاذاة تعمل بالهواء.
3محرك مقعد التدحرج: 3 كيلوواط 4أنبوب ذو حمولة هبوطية في اتجاهين 5مع محول تردد لتحكم سرعة التشغيل |
(7) عجلة
(8) حاوية عالية التردد 200 كيلوواط
(1) طاقة الخروج الاسمية: 200 كيلوواط
(2) الجهد المباشر الاسمي: UdN=235V
(3) التيار المستمر المسموح به: 1000A
(4) التردد الخارجي: f=350-420kHz
(5) الكفاءة الكلية: η≈90%
(6) شكل الرنين: الرنين المركب
(7) شكل مخرج الخزان: لا يوجد مخرج محول لحام.
(8) معامل التباطؤ: 0.5%
(9) طريقة اللحام: اللحام بالاندماج
(10) قدرة توزيع الطاقة: 260kVA
(11) الجهد الدخالي: نظام الأسلاك ثلاثي المرحلة 380V / 50Hz، 3 مرحلة 4
(12) التيار الإدخالي الاسمي: I=379A
1.2 نظام تبريد الماء الناعم (نظام تبريد الهواء والماء)
(1) ضغط المياه العاملة: 0.32Mpa
(2) تدفق مياه التبريد: 25m3
(3) طاقة التبريد المرجعية: 60 كيلوواط
(4) التكوين القياسي (ملم):2200×1250×2100
