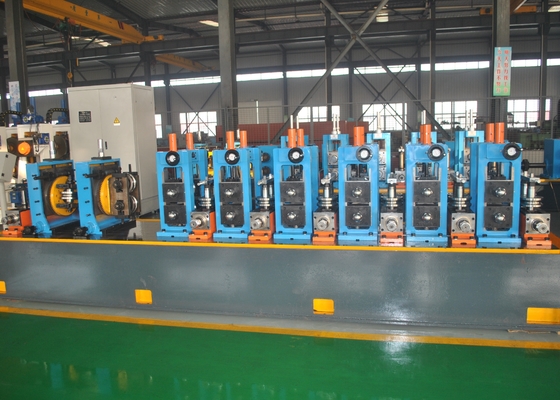

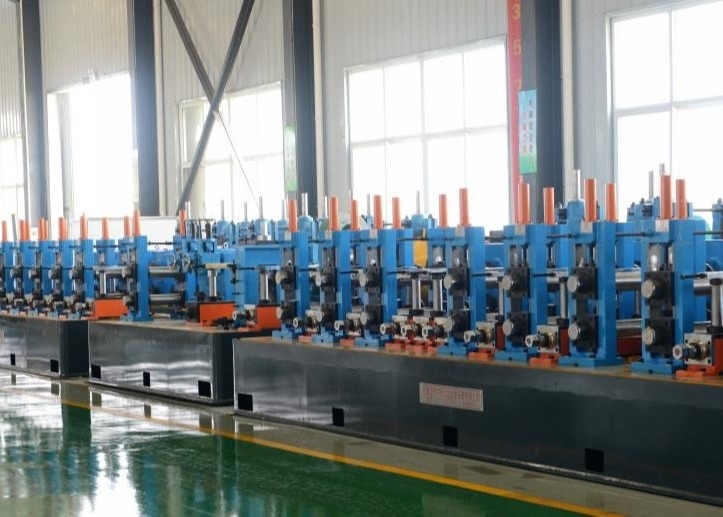

5.التشكيل والحجم صناعة الطاحونة القسم:

أرضيات الأفقية: 7 أرضيات عمودية: 9

قسم اللحام:

موقف الدورية الموجهة ؛ موقف الدورية الضغطية ؛ موقف كشط لحام ؛ موقف الطحن ؛ تبريد الماء

قسم الحجم:

أرضيات الأفقية: 5 أرضيات عمودية: 5

الأتراك الرأس:2 مجموعات (4 أنواع من الأدوات)

الرئيسيالتكييفالمحرك:قسم التشكيل: 90Kw 1 مجموعة ((SIMENS) ؛

قسم الحجم: 110 كيلوواط 1 مجموعة ((سيمنز)

الرئيسي خفض:2 مجموعات

الهيكل الرئيسي للمعدات وأدائها

مجموعة التغذية

أساسا إلى الحد العلوي والسفلي من الصلب الشريط، سهلة للشريط خارج الحلقة بسلاسة في آلة تشكيل، ومنع الشريط يرتفع ويطير.

يتكون من زوج من الألواح والعصا اليسرى واليمنى ، ومواد اللفافة هي Gr15 ، عملية التخفيف عالية التردد. صلابة التخفيف HRC58-62 ،العصا اليسرى واليمنى هي هيكل لحام الصفائح الفولاذية

خمسة أدوات آلة تسوية السلبية

بشكل رئيسي لتسوية من شريط الصلب ، للشريط في الجهاز بسلاسة ، ومنع الشريط من التأرجح صعودا وهبوطا

باستخدام هيكل من النوع العلوي 2 السفلي 3 خمسة عجلات ، يمكن للعجلتين المذكورتين أعلاه ضبطها بمفردها ، على التوالي للتحكم في الفراغ من العجلة العلوية والسفلية ، وضمان تأثير التسوية ،مادة للوحة التسوية Gr15، التخفيف عالي التردد ، صلابة التخفيف HRC58-62

الوقوف الأفقي

الإطار الأفقي هو المكونات الرئيسية من طاحونة تشكيل وتحديد الحجم،من خلال الشريط في القائمة الأنابيب وضمان دقة الحجم من أنبوب الصلب يتم من قبل ذلك

الوقوف الأفقي مع هيكل البورتري ، تغيير لفة جانبية

قطر العمود الأفقي هو Ф80ملم(نموذج المعدات:عودوا#3516,السابق# 32216)المادة هي 42CrMo؛ التخفيف عالية التردد.

طريقة تعديل صعودا وهبوطا: يدويا.

تحت من أدناه عجلة من عجلة أفقية لديها وسادة حماية من الإفراط في الحمل، عند الإفراط في الحمل للحد من تلف العجلة الأفقية والحامل

حماية المادة وسادة هو HT200

المحور الأفقي لتحريك الزيادة لتحريك ثابتة نهاية قطع المكسرات، هو مفيد لإنتاج ضبط المواد الرقيقة

مادة غطاء نهاية الدوار الأفقي من HT200 الأصلي ، بدلاً من Q235A ، لمنع كسر الغطاء النهائي في عملية الاستخدام اللاحقة. على غطاء غطاء النهاية يستخدم غطاء زيت.من أجل منع الميزان والحديد في محمل، زيادة عمر الخدمة من محامل، جميع المسامير الاتصال من المستوى العادي الأصلي إلى 8.8 المسامير عالية القوة،لضمان أن في المستقبل قوة الاتصال والاستقرار في عملية الاستخدام طويل الأجل.

إطار وربط الجدول USES أربعة 8.8 المسمار عالية القوة، وضمان الرف في عملية الإنتاج في وقت لاحق الاستقرار والدقة

الوقوف الرأسي

الوقوف الرأسي رول هو المكونات الرئيسية من طاحونة تشكيل وتحديد الحجم، والمساعدة الرئيسية تشوه الدوار الأفقي، ومنع انتعاش الشريط، وامتصاص جزء من حافة الانتظار تمتد

الوقوف الرأسي الدوال يعتمد عملية ضبط المسمار واحد، على تغيير اللفة

قطر عمود الدوار هو Ф50mm، المادة هي40Cr، التطفئة عالية التردد.

المواد اللوحة العمودية تعتمد الصلب المصبوب، مع جهاز لوحة التوتر على الدوال الرأسي، الدوال الرأسي مع العلوي والسفلي تعديل المكسر، يمكن أن يكون ارتفاع "تعديل"،من أجل ضبط إنتاج مواد رقيقة مثل تسلق التل

صانع الدليل للخياطة

الصفحة الدليل لحام هو التحكم بشكل رئيسي في حجم زاوية فتح واتجاه

لحام، لحام بدقة في الدوال الخرجي، لضمان جودة الحام، يمكن أن يكون إطار الدوال دليل زائد أو ناقص 20 درجة على طول دوران محور الأنابيب، وتعديل صعودا وهبوطا، وحول.

قطر العمود φ55 ((نموذج العجلة # 7511)

الوقوف على اللوحة

صلبة الدوال الوقوف هو أساسا لارتفاع التردد التدفئة أنبوب بيلت طحن في أنبوب لحام، هو جزء رئيسي من ضمان جودة لحام،هيكل إطار الدوار للطحن هو نفسه مع الدوران الرأسي

ضغط رول الشعبية Dia. هو Ф60ملم(نموذج المعدات #7512)مادة 40Cr؛ التخفيف عالية التردد.

معالجة التكييف بعد التدريب الخام، ثم إكمال التدريب، بعد إكمال التدريب معالجة التطفئة عالية التردد، طحن بعد التطفئة عالية التردد

إزالة الجهاز

يستخدم لقطع غرز الحركات وإزالة الحفرة الخارجية. وهو يتكون من قطعتين لاستخدامها بالتناوب. إذا تضررت واحدة ، فإن الأخرى ستأخذ المكان للفضل.يمكن تعديل المكشوفات ولديها وظيفة رفع سريع بواسطة الكاميراهناك عجلات دعامة تحت سقف السكين، من أجل تحمل الزيادة من الخرق.

تبريد المياه

يستخدم لتبريد منطقة اللحام لضمان أن يتم تصويب أنبوب الصلب بدقة. وهو يتبنى نوع الهيكل الذي يجمع بين الرش والحمام بالماء في واحد.

آلة تحديد الحجم

أداة تصويب خشنة(رأس الديك الرومي)

اسم آخر هو رأس الأتراك ويقال في الجزء الأخير من طاحونة الحجم، يتم استخدامه لتقويم شريط الأنابيب بشكل خشن.وهي تتكون من مجموعتين من أربعة عجلات المباشرة والرأس يمكن أن تدور وتعديل لليمين واليسارإنه يستخدم طريقة ثلاثية النقطة للأنابيب الفولاذية المستقيمة

تجميع محور الكاردين

يستخدم لربط علبة التروس والرجل الأفقي الوقوف ، كما أنه يربط علبة التروس الرئيسية و

علبة التروس الإضافية.عمود ناقل. إنه كذلكمفيدةللاستخدام والصيانة والتغيير والمطابقة، كما أنها تمتلك وظيفة حماية الإفراط في الحمل للوقوف الأفقي.

علبة التروس الخفضة

تتبنى آلة تخفيض الوحدة آلة تخفيض معدات قوس المسمار الثانوية. يتكون كل جهاز تخفيض من زوج من معدات قوس الحلزون واثنين على معدات أسطوانية. ميزة صندوق معدات خفض السرعة هي قوية ودائمة ،تكلفة صيانة واستبدال منخفضةمادة آلة التشغيل الشعبي:20CrMnTi

6.المنشار البارد(كايكونغ)

7.لفة الإخراجالجدول (22م)و جهاز تحويل الأنابيب

8. جيطبيب عام40حسناًWالحالة الصلبة التردد العالي صانع لحام

صانع: sanzheng

وصف المعدات

1.1المعلم التقني 400كيلوواطلحام

أناحاوية متكاملة(جي جي بي)400/0.3-جج:

• الطاقة الاسمية: 400 كيلوواط
• الطاقة المشابهة: : ب_د=400كيلوواط
• الجهد المباشر الاسمي::U_dN= 450 فولت
• التيار المستمر المسموح به: I_dN=890A
• الكفاءة الكاملة: η≥ 85%
• الطاقة الخارجة: P_أخرج> 400 كيلوواط
• التردد المصمم: f=250~300kHz
• محول MOSFET: 100kW × 4
• كابل الدخول: 185 ملم²×2 pc/phase

Wجهاز تبريد الماء:

• تبني مبادلة حرارة ماء-ماء
• طاقة التبريد: 140 كيلوواط
• الطاقة الاسمية للمضخة في الخط: 7.5 كيلوواط
• تدفق عمل المضخة الداخلية: 50 متر³/h
• ارتفاع المضخة في الخط: 32 متر
• حجم خزان المياه الناعمة: 0.55 م³
• مساحة المبادل الحراري: 15 متر²
• درجة حرارة مدخل المياه الدائرة الخارجية: ≤35°C
• ضغط مدخل المياه: 0.25~0.45MPa
