مطحنة الأنابيب الملحومة عالية التردد HGF 150X10 7.5 "Hf مطحنة الأنابيب الملحومة 70x70-150x150mm

أنا. (ب)نظرة عامة

HG254 خط إنتاج أنابيب عالية الدقة عالية التردد لحام هو أساسا إلىحجم الأنابيب المربعة70x70-150x150ملم,,السماكة من 2.0-10.0mm.الأنابيب المستديرة من89-190ملممع سمك 2.0-10.0mm،حجم الأنابيب المربعة70x70-150x150ملم,,هذا خط الإنتاج كل وحدة معدات، الاستخدام الكامل للمعدات المحلية والأجنبية مماثلة، التصميم المبتكر، والتحكم الكامل مع تحكم الكمبيوتر أو الكمبيوترالتكنولوجيا المتقدمة، وسهلة التشغيل والصيانة، ووصلت إلى المستوى الدولي في أوائل التسعينات، للمستوى الرائد المحلي.

• المواد الخامFالمنتج المبدئي(ب)الروكسيس، ويوملف تعريف تكوين

1.:ظروف المواد الخام

(1) شريط الفولاذ المطاطي الساخن أو المطاط البارد (يتوافق مع GB700-88، GB1591-88)

(2) δs نقطة الوصول ≤ 345Mpa ، δb قوة الشد ≤ 610Mpa

(3) سمك الشريط:

1)سمك الأنابيب المستديرة:2.0-10.0ملم

2) سمك أنبوب مربع 2.0-10.0mm، سمك أنبوب مستطيل 2.0-10.0mm

(4) عرض الشريط الصلب: 280-600mm ((± 0.2mm)

(5) القطر الداخلي للفكرة الفولاذية: Φ508mm ~ Φ760mm(المشتري يؤكد أخيراً)

(6) قطر لفائف الفولاذ: Φ1200-Φ2000mm(المشتري يؤكد أخيراً)

(7) الحد الأقصى لوزن الملف:15000 كيلوغرام

2.(ب)نطاق الحجم

(1)OD:

1) أنابيب مستديرة: φ89-φ190mm،

2) أنبوب مربع: 70X70-150X150mm ،

(2) سمك المنتج:

1) أنابيب مستديرة:2.0-10.0 ملم

2) أنابيب مربعة أو مستطيلة:2.0-10.0ملم

(3) الطول:6-15M

(4) السرعة:20-50m/min

3.(ب)عملية التقطيع

Raw material (strip) - Uncoiler - Cutting and Welding- Feeding - Storage material - Passive leveling - Forming rolling--High frequency welding - Remove the weld burr -Cooling -Sizing-- Coarse straightening - Length cut - Collection

4.(ب)دقة المنتج:

معدل التسامح بين قطر الأنابيب: ±0.1mm

5.قوة لحام HF:

600 كيلوواط

إدخال المعدات الرئيسية

1.(ل)سيّارة

يتم استخدام عربة التحميل لجعل لفاف الصلب من وضعية التحميل إلى الفك.بحيث يتم تحديد الثقب الداخلي لفكرة الصلب بدقة على قاطع الملف، التوتر uncoiler، ودفع مرة أخرى إلى الموقف الأصلي.

2.جهاز هيدروليكي ذو غطاء واحدمُكشّف

(1) الهيكل: عجلة هيدروليكية واحدة

(2) المواصفات

3.Sآلة الرأس المقطوعة

المعدات تستخدم للقيادة قطعة الفولاذ إلى المستوى بسلاسة.

هناك ذراع ضغط، تركيب رأس المفرشة.

4. (ب)آلة تسوية بوصة

(1) تستخدم هذه الآلة لتسوية رأس الشريط الفولاذي ونهايته، مما يسهل القطع واللحام.

(2) محرك التسوية:15KW

(3) قطر لفة الزقاق: Φ210x900mm، مادة لفة: 40Cr،

(4) قطر لفة التسوية: Φ160x900mm، مادة لفة: 40Cr،

(5) عرض التسوية: 280-600mm

(6) سمك القرص / التسوية:2.0-10.0ملم

(7) سرعة الضغط / التسوية: 0-11M/min

5. نصف تلقائي القطع والحامض

(1) الاستخدام للقص واللحام رأس الشريط الصلب وأطراف، وضمان مطحنة الأنابيب منتج مستمر.

(2) سمك الشريط الفولاذي: 2.0-10.0mm

(3) عرض الشريط الفولاذي: 280-600mm

(4) قوة الشرائط الفولاذية:

δs نقطة الوصول ≤345Mpa δb قوة الشد ≤610Mpa

(5) نوع القطع: هيدروليكي

(6) نوع الضغط: هيدروليكي

(7) نوع اللحام: اللحام بواسطة الحركة المحركية

(8) العلامة التجارية: Shanghai Co2 welder

(9) ضغط العمل الهيدروليكي: 10Mpa

(10) مادة الشفرة: H13

6.هـجهاز تجميع أفقي

(1) هذه الآلة هي بين مصفح القطع ومضخة (طاحونة تحديد حجم الشكل) ، تستخدم بعد استهلاك لفة من الفولاذ الشريط، قبل لفة الشريط التالية منذ تحضيرها من التفريغ،وقت القص واللحام القصير لضمان أن المضيف (مصنع تشكيل الحجم) الإنتاج المستمر وتخزين ما يكفي من الصلب الشريط.

(2) ماركة المحرك: وانغباى

(3) تتضمن هذه الوحدة أساسافيأداة المواد المضغوطة والحاملة,تجميع التجميع,الوحدة المادية,وحدة التحكم الكهربائية.

1)(ب)جهاز المواد الحاملة

أداة الضغط والحمل المواد: انها تشمل أساسا الإطار، المحرك الكهربائي، وحدة الفرامل، وتحويل موجهة الدوران محور الطاقة من خفض السرعة، والضغط والحمل رول،نظام الهواء المضغوط للوحة المرشدة، وحدة السرعة التي تم فحصها؛ فإنه يمكن أن توفر الصلب شريط إلى جهاز التخزين والمرات المتوسطة أنها سوف تنقل معلومات سرعة حمل إلى نظام التحكم الكهربائي،عندما نطلب التوقف حمل المواد إلى هذه الوحدة، فإنه سوف تتوقف لتحريك إلى المحرك الكهربائي والضغط على حمولة المواد لتحريك من قبل الكسر، وأيضا يمكن ضبط السرعة لحمل المحرك الكهربائي ووحدة تحمل سرعة المواد.

2) تجميع إطار التجميع

تجميع إطار التجميع: يتضمن المحرك الكهربائي ، الإطار ، حلقة الداخلية ، حلقة الداخلية والضغط.يمكن استخدامه لتخزين مواد الصلب شريط من الوحدة الصحافة والحمل ويمكن استخراجها من مركز إرسال مادة لفة.

3)جهاز مادة الإرسال

جهاز إرسال المواد: تشمل الإطار، ودورات توجيه الاتجاه، ودورة توجيه من مكان مرتفع أو منخفض.يمكن أن تحمل قطعة الفولاذ إلى تشكيل النظام وإرسال معلومات السرعة تحمل المواد إلى جهاز التحكم الكهربائي.

(4)Sالتوضيح:

1)قطر: 12000ملم

2)سمك لفائف الصلب:2.0-10.0mm؛ العرض:280-600mm

3) سرعة نقل المواد: Vmax=100-120m/min

4) طاقة محرك التغذية: DC 90kw Z4-200-31 (الصانع:WANGPAI)

5) قوة محرك جسم الكمّال: AC 11KWX16

6) طول التخزين: 500-1000M

• Fطاحونة الحجم

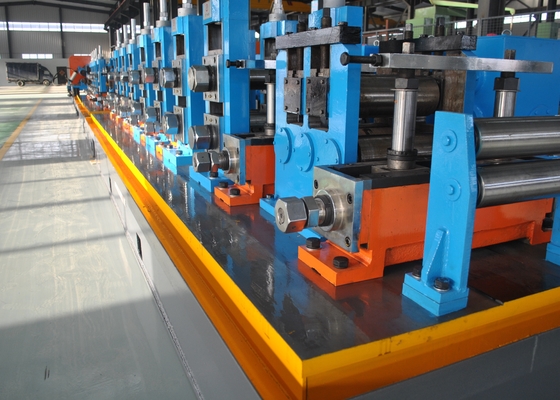

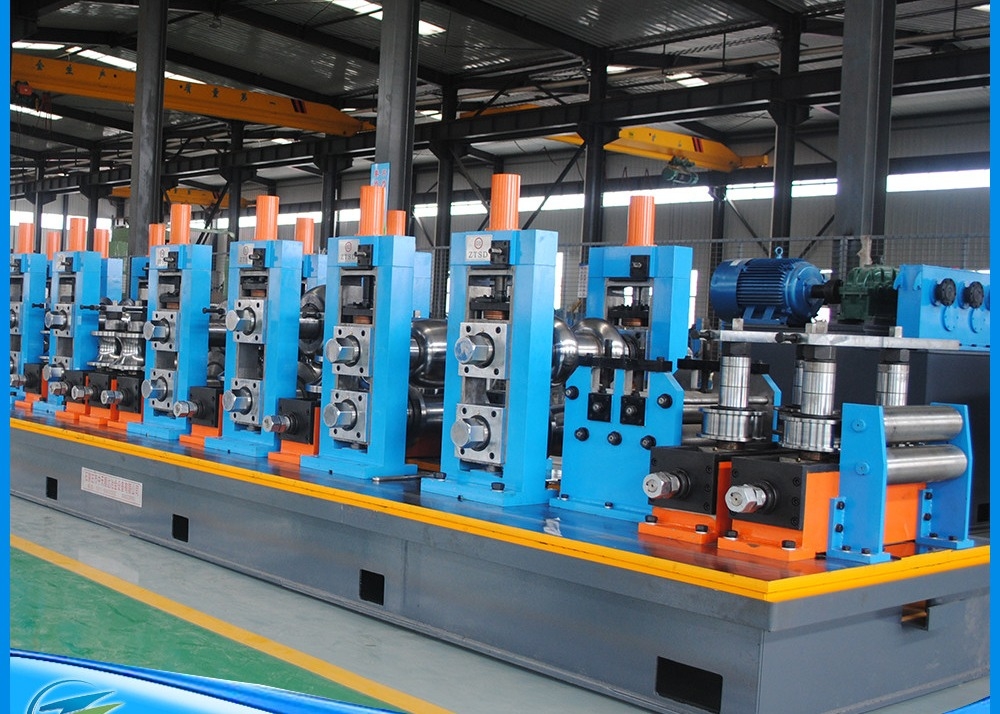

1)التشكيل الخام(تفكك، مجموعة)

إطعام عجلة مسطحة، إطعام، إطعام، خمسة لفة مستوى السلبي،هـأفقي,هـأفقي، عمودي, هـأفقيعموديهـأفقيعمودي عمودي عمودي عمودي

2)التشكيل المكرر (النهاية-المرور)

هـأفقيعموديهـأفقيعموديهـأفقي، عمودي

3)طاولة عمل لحام

لفة دليل، أربع لفة ضغط، حفرة ميكانيكية، لفة تلميع.

4 جالمياه الجوفية

5)آلة تحديد الحجم

عموديSالوقوف العالمي، السيد ،Tلقد وضعت رأس الديك الرومي

8.مرشة طحن

1مواد الأنابيب: Q235، Q355

1.2الدور: 89-190 ملم، السماكة:2.0-10ملم

مربع:89-190 ملم،سمك:2.0-10ملم

1السرعة القصوى للخط: 50m/min (طول القطع هو 9m، و F70mm، و سماكة الجدار 3.0 mm)

1.4 اتجاه إنتاج خط الأنابيب:

1.5 ارتفاع الخط:

الارتفاع من الأرض إلى قاع الأنابيب: ملم

الارتفاع من سطح جزء القياس الذي سيتم تركيب جهاز قياس السرعة إلى قاع الأنابيب:

حجم المكان الذي سيتم فيه تركيب عجلة قياس السرعة:

1.6طول قطع الأنابيب: 6000~15000 ملم

1.7 دقة القطع: ± 2 ملم (المتطلبات لعدم استقرار سرعة الخط للطاحونة ≤ 2٪)

1.8 كمية البثور: أقصى 0.2 ملم

2.1 تبني المحركات الخدمية

10.600كيلوواطهـوحدة لحام عالية التردد:sأنجينغ)
