آلة صناعة أنابيب الفولاذ ذات التردد العالي Cnc 12mm MS Tube Mill Machine

زبون مراجعة
شكرا لمطحنة الأنابيب الخاصة بك، نوعية جيدة جدا وأفضل بعد-- خدمة سلاي!

—— السيد جابر إبراهيم

عزيزي ايمي، يوم جميل. لقد تلقينا آلة مطحنة الخاص، جيد جدا، شكرا

—— Eng.Sandeep شارما

مرحبا Ms.Amy، تحية! شكرا على كل شيء عند زيارة لك، مصنع لطيفة جدا وآلة ذات نوعية جيدة. نأمل أن نتمكن من باترس جيدة في المستقبل.

—— دوين جاكوبس

ابن دردش الآن

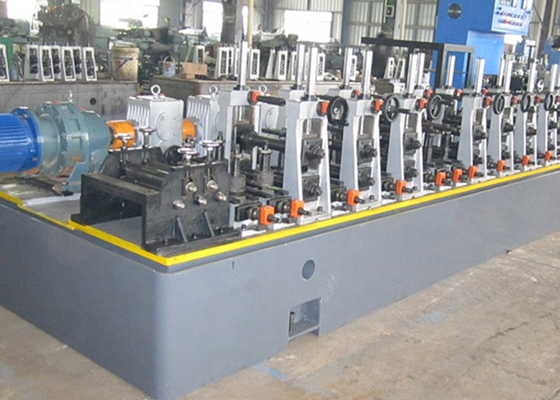

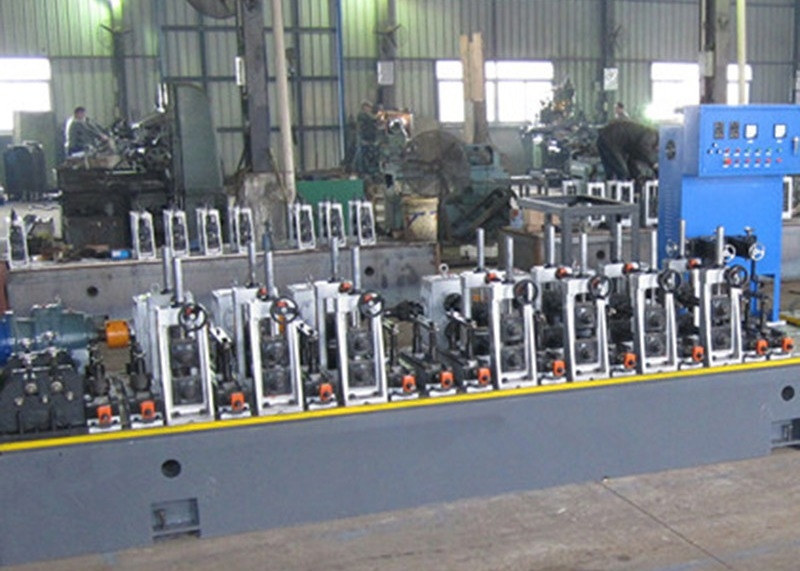

آلة صناعة أنابيب الفولاذ ذات التردد العالي Cnc 12mm MS Tube Mill Machine

آلة صناعة أنابيب الفولاذ ذات التردد العالي Cnc 12mm MS Tube Mill Machine

صورة كبيرة :  آلة صناعة أنابيب الفولاذ ذات التردد العالي Cnc 12mm MS Tube Mill Machine

تفاصيل المنتج:
مكان المنشأ: خبى
اسم العلامة التجارية: Tengtian
إصدار الشهادات: CE, ISO9001, BV
رقم الموديل: SS60
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 مجموعة
الأسعار: $100000 to $1 million
تفاصيل التغليف: تصدير التعبئة للماء وصالحة للإبحار.
وقت التسليم: 60 يوم عمل
شروط الدفع: L / C ، T / T
القدرة على العرض: 50 مجموعة / سنة
مفصلة وصف المنتج
قوة العائد من المواد الخام: σs 235 ميجا باسكال قوة الشد للمواد الخام: σb ≥500 ميجا باسكال
نطاق حجم الأنبوب: φ12-φ60mm السماكة: 0.4-1.8 ملم
الأعلى. سرعة الإنتاج: 20-120m/min طول القطع الثابت: 6-8 م
الضمان: سنة واحدة نوع اللحام: لحام عالي التردد
إبراز:

آلة صناعة أنابيب الفولاذ ذات التردد العالي,آلة تصنيع أنابيب الفولاذ 12 ملم,آلة تصنيع أنابيب الفولاذ 12 ملم

,

12mm steel pipe making machine

,

12mm steel pipe manufacturing machine

عالية التردد لحام Cnc 12mm MS أنبوب طاحونة آلة


يستخدم خط إنتاج الأنابيب ذات التردد العالي لإنتاج أنابيب الفولاذ الكربوني الملحومة الكهربائية بقطر Φ12-Φ60mm وسمك الحائط 0.4-1.8mm.المعدات لديها دقة عالية واستقرار جيديتم معالجة المعدات الرئيسية من قبل مركز التصنيع CNC لضمان دقة كل جزء ، لضمان دقة الآلة بأكملها وضمان جودة المنتج.

(1) مواصفات المواد:
الموادفولاذ الكربون
الخصائص الميكانيكيةδs≤500Mpa δb≤235Mpa
عرض الشريط36-190 ملم
سمك الشريط:0.4-1.8ملم
القطر الداخلي للملفاتΦ460-Φ520mm
القطر الخارجي للملفاتΦ1200-Φ1800mm
وزن الملف2.5T
(2) مواصفات الأنابيب
قطر الأنابيبالأنابيب المستديرة:φ12-φ60mm
سمك0.4-1.8ملم
الطول6-8 متر
دقة قطع الأنابيب± 1.5 ملم
سرعة التشكيل20-120m/min
(3) يجب على المشتري أن يقدم نفسه
متجر العمل80x6m، H>5m ((الرافعة إلى الأرض)
القوةحوالي 450 كيلوواط 380 فولت / 50 هرتز / 3 مراحل
مياه التبريد (النظام بأكمله)

التدفق:20T/h30 T/h
حجم حمام السباحة:40m3

الهواء المضغوطالتدفق:5m3/min 5-7kg/cm2
  • مُكشّف

المكعب هو من بنية التوسع المزدوج و cantilever mandrels.The الجسم الرئيسي مجهز بنظام هوائي لتلبية احتياجات توسيع وتقليص وفرامل من mandrels.

OD من الملفΦ1000-1800mm
هوية الملفΦ460-520mm
سمك الشريط0.4-1.8ملم
عرض الشريط36-190 ملم
وزن الشريط الواحدماكس 2.5T
نوع التوسعالتوسع الهيدروليكي
توقفالقيادة النيوماتية


  • أمقطوعة خارجية ومحامية

تستخدم لقطع الجزء غير المنتظم من رأس الشريط والذيل، وتحقيق التواء ذيل الشريط من الملف السابق مع رأس الشريط من الملف التالي، وحاملها معا لتغذية مستمرة الحلقة.
شكل الهيكل: سرير لحام القص، جهاز تغذية القص، جهاز مركز مزدوج، نظام قص مزدوج، نظام لوحة قص، نظام قيادة لوحة القص السفلية لللحام، إلخ.

عرض الشريط36-190 ملم
سمك اللحام0.4-1.8ملم
نوع القطعالمضخات
وضع التلحيمأوتوماتيكي
الضغط الهيدروليكي8MPa
دورة العملماكس300 ثانية




  • جهاز تجميع عمودي

هذه الآلة هي بين مصفح القطع والضامن (مصنع التشكيل) ، تستخدم بعد أن يتم استهلاك لفة من الصلب الشريط، قبل لفة الشريط التالية منذ تحضيرها من التفريغ،وقت القص واللحام القصير لضمان أن المضيف (مصنع تشكيل الحجم) إنتاج مستمر وتخزين ما يكفي من الصلب الشريط.

المواصفات:

أسلوب العملتغيير الدائرة
السرعة التي تمر بها الموادVmax = 240m/min
الميزةالمزيد من المواد، لا إضراب
شكل القضيبمنخفضة الطاقة
قطر الكمّيل4.0 م
طاقة المحرك الكهربائي للضغط والحمل15 كيلوواط
المحرك الكهربائي لإطار الكاميرات22 كيلوواط
  • التشكيل !الحجم

تخطيط الوحدة:
1) جزء تشكيل:
يستخدم هذا الجزء لضغط شريط الصلب إلى شكل معين ، تاركاً فجوة لحام.

2) 250 كيلوواط لحام التردد العالي (فولاذ غير المقاوم للصدأ خاص):

مصفحات HF مصممة لحميل الحث المستقيم للأنابيب والعمل المستمر.مجموعة كاملة من المعدات تحقيق وظيفة التحكم في ربط المعدات وتشخيص الأخطاء من قبل نظام PLC، يتم مراقبة التمثال العامل من خلال شاشة LCD.
3) الجزء الملمع:
يستخدم هذا الجزء للمس اللحام ، وغالبا ما يستخدم للأنابيب الرقيقة التي ليست مناسبة للخدش.


  1. التسخين:

يتبنى جزء التسخين بيئة مغلقة ويمتلأ بالنيتروجين لمنع الأنبوب من الأكسدة وتغير اللون أثناء عملية التسخين.
5)جزء القياس:

المنتج النهائي إلى الشكل المناسب وتقويمه.


تشكيل (بايب أود)مستديرة:Φ12-60mm
تشكيل سمك جدار الأنابيب0.4-1.8ملم
سرعة التشكيلماكس 120m/min
عدد أجهزة التشكيل الأفقية8
عدد منصات التشكيل، عمودياً9
الوقوف على الدليل1
الوقوف على اللوحة1
مقاعد السكاكين1
التلميع4 مجموعات
التسخين15M
عدد المقاعد الأفقية للقياس6
عدد أجهزة القياس، عمودياً6
رأس الأتراكمجموعتان
مساحة العمود ومواد المقاعد الأفقيةΦ60mm، المادة 40Cr
مادة القاعدة العموديةΦ35mm، المادة 40Cr
المحرك الرئيسي90kw + 45kw + 45kw


  • أجهزة للكبح والقص

نطاق طول القطع: 6 إلى 8 أمتارسرعة خطية أقصى: 120 متر/دقيقة.
دقة قطع الطول: ± 1.5 ملم (تقلبات سرعة الخط لا تتجاوز 2٪)
محرك القيادة: 15 كيلوواط
وضع القطع: هيدروليكي
محرك محطة هيدروليكية: محرك AC 11KW

  • عجلة عبور


الأنابيب المنتهية تمر على طول عجلة النقل ويتم نقلها تلقائيًا إلى المقعد ثم يقوم الموظفون بتعبئة وتحليلها.
المحرك: 3 كيلوواط
الطول: 18 متر

  • عجلة

المواد: Cr12moV
