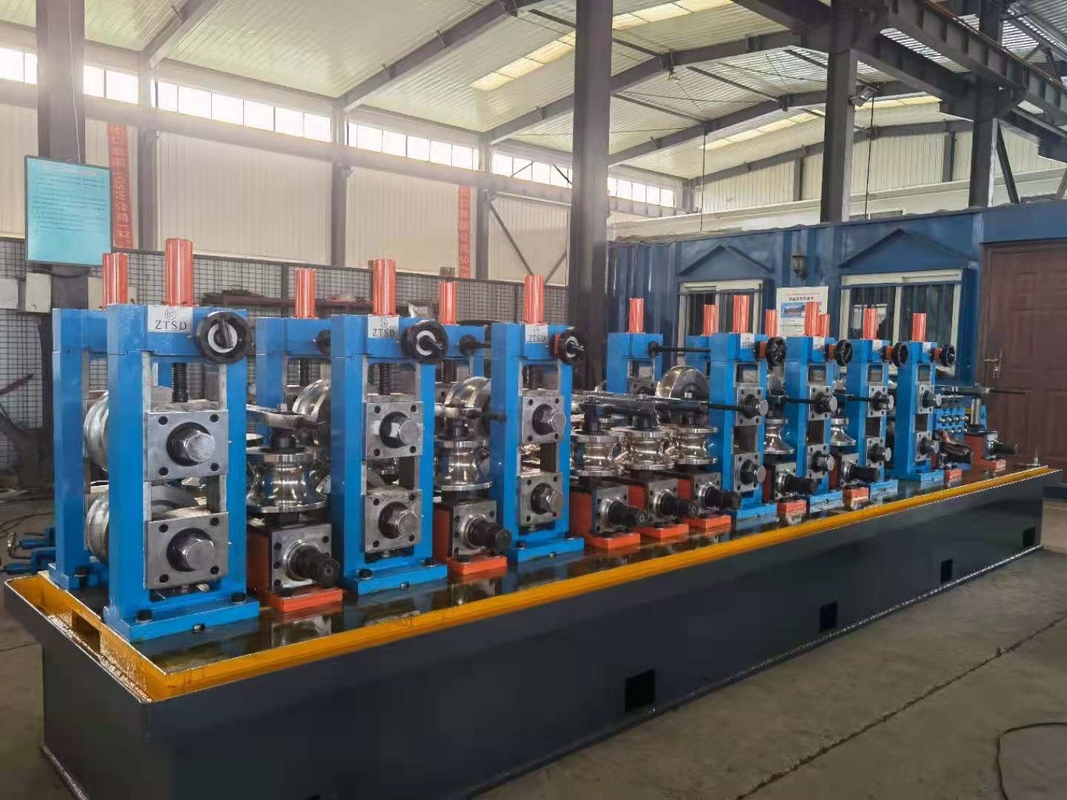

مركز التصنيع المركزي القوي لجهاز صناعة الأنابيب الصلبة 6m / min

البند الأولالطراز والكمية والسعر

البند الثاني.مكونات آلة صنع الأنابيب:

1إزالة الملفات: إزالة الملفات من طريق واحد.

(1) سعة شرائط الفولاذ: 3T.

(2) اليدوي التوسع الجهاز.

(3) أقصى عرض لفائف: 250 مم

(4) الحد الأقصى لـ OD للفول: 1800 ملم

(5) معرف الملف: 350 ~ 510 ملم

1وحدة التشكيل:

(1) حامل توجيه، 1 مجموعة.

(2) الوقوف الأفقي، 7 مجموعات.40Cr، ويتم معالجة العمود مع التشديد، التطفئة عالية التردد، طحن دقيق، منع الصدأ،HT200.

(3) الوقوف الرأسي، 7 مجموعات، مادة العمود الرأسي هو40Cr، ويتم معالجة العمود مع التشديد، التطفئة عالية التردد، طحن دقيق، منع الصدأ،HT200.

(4) عتبة أفقية O.D. هوف50ملم، والعمود الرأسيف30ملم

(5) صندوق خفض نسبة ثابت، 1 مجموعة.

(6) سرير آلة، مجموعة واحدة.

(7) نظام توصيل عمود القيادة العالمي، 1 مجموعة.

(8) محرك Siemens Drive، مجموعة واحدة.

(9) لفة مشبك العمودي، 5 قطع.

• نظام اللحام:
• الوقوف الرأسي، مجموعتين، مادة العمود الرأسي هو40Cr، ويتم معالجة العمود مع التشديد، التطفئة عالية التردد، طحن دقيق، منع الصدأ،HT200.
• لحام TIG، مجموعة واحدة.
• سمك لحام أقل من 2.0 ملم.
• نظام طحن خارجي آلي:

• رؤوس الطحن، 3 مجموعات، اتجاه المنظور الخطي، 2 اتجاه المنظور المنحني.
• محركات طحن، ثلاث مجموعات
• سرير آلة، مجموعة واحدة.
• منصات عمودية، مجموعتين
• نظام التبريد، مجموعة واحدة.
• أنابيب دورة الماء، مجموعة واحدة.

• قسم القياسات والتصويب:
• الوقوف الأفقي، 4 مجموعات، مادة الشوائب الأفقية هي 40Cr، ويتم معالجة الشعلة مع التشديد، التطفئة عالية التردد، طحن دقيق، منع الصدأ،مادة القواعد هي HT200.
• القوائم الرأسية، 4 مجموعات، ومواد العمود الرأسي هو 40Cr، ويتم معالجة العمود مع التشديد، التطفئة عالية التردد، طحن دقيق، منع الصدأ، ومواد القوائم هي هي HT200.
• فوز العمود الأفقي هو 50 ملم، فوز العمود الرأسي هو 30 ملم. رأس التركي، مجموعة واحدة، فوز العمود التركي هو 30 ملم.

• نظام محرك صندوق الحد من النسبة الثابتة، مجموعة واحدة.
• سرير آلة، مجموعة واحدة.
• نظام توصيل عمود القيادة العالمي، مجموعة واحدة.
• محرك سييمنس، مجموعة واحدة

• نظام التغذية التلقائي و نظام قطع المنشار الدائري، مجموعة واحدة

• نظام التحكم، مجموعة واحدة.
• رأس قطع المنشار الدائري، مجموعة واحدة.
• قطع العربة، مجموعة واحدة.
• وحدة قطع صناديق
• سرير آلة، مجموعة واحدة.
• عداد الأنابيب، مجموعة واحدة.

• أخرج من الطاولة، مجموعة واحدة.

• طاولة تلقائية، مجموعة واحدة.
• أسطوانة، 1 بي سي.
• تشكيل مفتاح، 1 pc.

• نظام التحكم الكهربائي:

• نظام التحكم الكهربائي لآلة الأنابيب، مجموعة واحدة.
• زر التوقف

• الرتبة للآلات:

vHVHVHVHVHVH QVQVQ HVHVH ((TH1))

V: عمودي H: أفقي Q: رؤوس الطحن TH: رأس الترك

البندثلاثةالمعلمات التقنية للصقاقات المتحركة لآلات الأنابيب:

(1)المواد: المعلمات التقنية للصقاقات المتحركة لآلات الأنابيب:

A. استخدام مواد Cr12MoV ، الصلابة ≥HRC60 ~ 63 ، عملية CNC.

B.العملية: صياغة - رأش - عملية آلة عادية - حفرة - عملية آلة عادية - CNC - طحن - قمع - داخل وخارج عملية طحن.
