مطحنة الأنابيب الملحومة ذات التردد العالي ، مطحنة الأنبوب المستديرة المربعة المستطيلة ذات التردد العالي المقاومة للحام

المعلمات والمواصفات الرئيسية:

• المواد المواصفات:

تتوافق مع معيار YB189-64

المواد: الفولاذ المنخفض الكربون والفولاذ المنخفض السبائك للبناء

الخصائص الميكانيكية: σb≤520Mpa،σs≤365MPa

عرض الشريط:160 ∼400 مم

سمك الشريط:1.5 ‬4.5 ملم

القطر الداخلي للملفات:φ508 φ610mm

القطر الخارجي للملفات:φ1500φ2000mm

وزن الملف: ≤10.0T

• مواصفات الأنابيب المصفحة

قطر الأنابيب المستديرة: φ40 φ127mm

حجم الأنابيب المربعة: 40 × 40 × 100 × 100 مم

سمك الأنابيب المستديرة:1.5 ‬4.5 ملم

سمك الأنابيب المربعة:1.5- 4.5ملم

طول الأنابيب النهائية: 4212m

دقة القطع: ± 1.5 ملم

سرعة التشكيل:75X45 80m/min؛100X100 60m/min

إمدادات الطاقة والماء والهواء

• ورشة العمل تتطلب:

عرض 6 أمتار، طول 100 متر، ارتفاع 5 أمتار على الأقل من سقف السكك الحديدية إلى الأرض.

• عملية المنتج:

تحميل الملف → فك الملف →القطع واللحام →المجمع المدار الأفقي →التشكيل ، لحام HF ، التبريد ، التبريد ، التحديد الحجم ، التسوية →شارة القطع → التعبئة → التخزين

• المعلمات الرئيسية لكل وحدة.

• مخروط مزدوج الهيدروليكيةمُكشّف

المكعب هو من بنية مخروط واحد. وهو يحتوي على جزأين رئيسيين: الجسم الرئيسي والقاعدة الثابتة. الجسم الرئيسي مجهز بنظام هوائي لتلبية احتياجات التوسع،تعقيد وتخفيف المكابحالتوسع الهيدروليكي والقيادة الهوائية

• آلة تسوية الرأس المستقيمة والقرص

تستخدم هذه الوحدة بشكل رئيسي لإدخال رأس الفولاذ الجديد إلى وحدة التسطيح بعد أن تجلب وحدة التفكيك للفول إلى مكان العمل.

قوة المحرك المستقيم: AC1.5KW

ضغط المعالجة:7Mpa

وحدة التسوية مع 2 قرص لفة و 5 لفة للتسوية.

قطر اللفافة:Ф180mm

قطر لفة التسوية:Ф120mm

محرك القيود والمستويات:15kw

• القطع الآلي والحامض

القطع والحامضيستخدم لقطع النهايات غير المنتظمة للشرائط ومن ثم ربط الشرائط عن طريق اللحام.

• جهاز تجميع أفقي

تتضمن هذه الوحدة أساساً جهاز المواد الصحافة والحمل، وحدة تجميع التجميع، وحدة المواد الحمل، ووحدة التحكم الكهربائية.

جهاز التغذية

ويتضمن الرئيسية الإطار، المحرك الكهربائي، وحدة الفرامل، وتحويل موجهة الدوران محور الطاقة من خفض السرعة، والضغط والحمل رول، نظام الهواء الضغط من رول دليل، وحدة السرعة المفتشة؛يمكن أن توفر قطعة الفولاذ إلى جهاز التخزين والمرات المتوسطة انها سوف تنقل معلومات سرعة تحمل لنظام التحكم الكهربائي، عندما نطلب وقف حمل المواد إلى هذه الوحدة، فإنه سوف تتوقف لفة إلى المحرك الكهربائي والضغط على& تحمل مادة لفة من قبل الكسر،ويمكن أيضا ضبط السرعة لحمل المحرك الكهربائي ووحدة تحمل سرعة المواد.

(2) تجميع إطار الكمبيوتر: يشمل المحرك الكهربائي ، الإطار ، لفة الدائرة الداخلية ، لفة الدائرة الخارجية و لفة الضغط.يمكن استخدامه لتخزين مواد الصلب شريط من الوحدة الصحافة والحمل ويمكن استخراجها من مركز إرسال مادة لفة.

جهاز إرسال المواد: تشمل الإطار، ودورات توجيه الاتجاه، ودورة توجيه من مكان مرتفع أو منخفض.يمكن أن تحمل قطعة الفولاذ إلى تشكيل النظام وإرسال معلومات السرعة تحمل المواد إلى جهاز التحكم الكهربائي.

(4) المعلمات التقنية

نمط العمل: دائرة ثابتة

قطرها:5.0M

الميزة: تخزين المزيد من المواد،عدم الضربة على سطح الصلب

سمك لفائف الفولاذ:1.5-4.5 ملم

العرض:160-400mm

سرعة المواد الحاملة: Vmax=120m/min

قوة المحرك الكهربائي المباشر للصحافة والحمل: 30 كيلوواط

المحرك الكهربائي لإطار الكاميرا: 55 كيلوواط

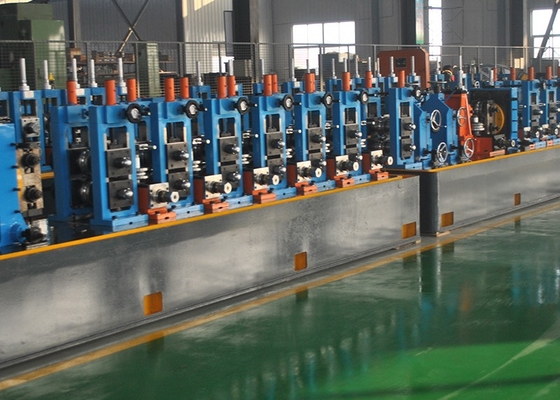

• طاحونة التشكيل والحجم

صناعة الصناعة تتبنى مبدأ تشكيل نوع الدوار والحامد التحفيزي عالي التردد.يتم تغذية الشريط في آلة تشكيل من قبل جهاز التغذية في الطاحونة ودورة واصطدام الدوار تشكيل الشريط في الشكل المطلوببسبب الجلد و التأثير المرتبط به ، يتم تركيز التيار عالي التردد على مفصل اللحام الذي يتم تسخينه بسرعة ويصل إلى درجة حرارة اللحام. يتم لحام طبقة الأنابيب تحت

سرعة التشكيل:75×45×80m/min؛100×100×60m/min

قطر الأنابيب المستديرة النهائية: 40 - 127 مم

سمك الأنابيب المستديرة:1.5-4.5ملم

حجم الأنابيب المربعة النهائية:40*40-100*100mm

سمك الأنابيب المربعة:1.5-4.5ملم

المحرك الرئيسي: DC 160KW + 160KW

جزء تشكيل:

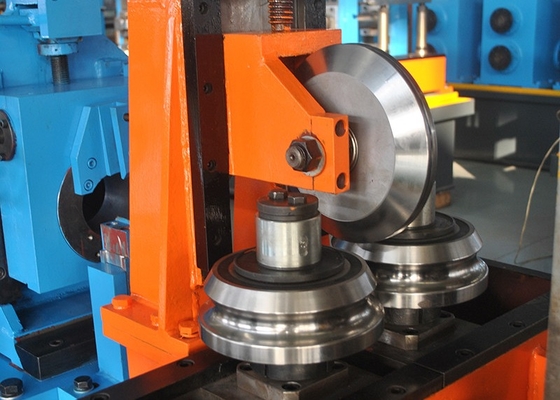

الشريط الفولاذي من خلال التغذية العمودية لفة في خمسة لفة مسطحة ثم تذهب إلى منصة التشكيل، وفي الجزء التشكيل إلى شكل مستدير.

موقف توجيه الخياطة لحام و موقف للوحة الضغط، محطم حاويات الحام:

عجلة الضغط هي ضغط حافة الأنابيب التي تم تسخينها إلى درجة حرارة اللحام ، عن طريق ضغط الأدوات التي تعطي ضغطًا معينًا لتحقيق الغرض من اللحام.

يستخدم قطاع الحوائط لللحام لقطع غرز الحام و إزالة الحفرة الخارجية. وهو يتكون من قطعتين لاستخدامها بالتناوب. إذا تضررت واحدة ، فإن الأخرى ستأخذ المكان للفضل.يمكن تعديل المكشوفات ولديها وظيفة رفع سريع بواسطة الكاميراهناك عجلات دعم اثنين تحت سقف السكين ، من أجل تحمل الزيادة في الخرق.

 وحدة تبريد المياه:

المادة: لحام لوحات الصلب

أنابيب الوقود: من البلاستيك

الجزء المقاس

الأنبوب الدائري بعد تحديد حجم الجزء في المتطلبة قطر وشكل

• المنشار البارد

تستخدم لقطع الأنابيب بدقة إلى طول تلقائيًا في ظل شرط تسليم الأنابيب باستمرار من الطاحونة بسرعة عالية.

قطر الأنابيب المستديرة:Φ40-130mm,سمك:1.2-5.0mm، Q235 أو أقل من الدرجة.

• جدول العبور

بعد القطع، أنبوب النهاية تشغيل على طاولة النقل، ثم استخدام الوحدة التلقائية جعلها في مكتب كومة

• آلة التراص الآلي

1 التكنولوجيا العملية

إزالة مزدوجة على طاولة العجلات → مكعب تلقائي → عربة النقل الجانبية → ربط يدوي

2,تكوين المعدات ووصف وظائفها

تكوين المعدات

• قالب:الموادCr12
