مطحنة الأنابيب الملحومة عالية التردد Hg 165.2x9 7 "Erw آلة تصنيع الأنابيب الفولاذية

HG165.2x9 ((7 ‬)هـإيهfالحاجةWأنابيب مشعلةTإيكنيك(ب)روبوسال





<<جدول المحتويات>>



المحتويات	الصفحة
نظرة عامة
المواد الخام والمنتج النهائي والعملية وملف تعريف تشكيل المستخدم
المعدات الرئيسية مقدمة
IV.اقتباس الأسعار
V.ضمان الجودة وخدمة ما بعد البيع
VI.بيع البائع (المستندات التقنية)
VII. نطاق العمل
VIII.فترة الإنتاج

I. Pنظرة عامة



HG 165.2x9(7 ′′) خط إنتاج الأنابيب عالية الدقة عالية التردد لحام هو أساسا لإنتاج الأنابيب الهيكلية.الأنابيب المستديرة من76.3-165.2ملممع سمك 2.0-9.0mm،حجم الأنابيب المربعة75×75-150x150ملم,,السُمك من 2.0-9.0 ملمحجم أنبوب Rec 100x50-200x100 مع سمك 2.0-9.0mmهذا خط الإنتاج كل وحدة معدات، الاستخدام الكامل للمعدات المحلية والأجنبية مماثلة، تصميم مبتكر، التحكم الكامل مع جهاز كمبيوتر أو تحكم الكمبيوتر، التكنولوجيا المتقدمة،تشغيل و صيانة مريحة، ووصلت إلى المستوى الدولي في أوائل التسعينات، للمستوى الوطني الرائد.

• المواد الخامFالمنتج المبدئي(ب)الروكسيس، ويوملف تعريف تكوين



1.ظروف المواد الخام

(1) أشرطة الصلب المطاطية ساخنة أو مطاطية باردة

(2) المواد:SRT355، SGT355 (STK490، SGH490، POSMAC)

(3) سمك الشريط: 2.0-9.0mm

(4) عرض الشريط الصلب: 230-600mm

(5) القطر الداخلي للفكرة الفولاذية: Φ508mm

(6) قطر لفائف الفولاذ: Φ1200-Φ2000mm(المشتري يؤكد أخيراً)

(7) الحد الأقصى لوزن الملف: 10 طن

(8) سرعة الطاحونة: ماكس 60m/min

(9) حالة حافة الشريط:القطع

(10) اتجاه الخط: اليمين → اليسار

2. بنطاق الحجم

(1) OD:

1) أنابيب مستديرة: φ76.3-φ165.2mm،

2) أنبوب مربع: 75X75-150X150mm ،

3) أنبوب ريك: 100x50-200x100mm

(2) سمك المنتج:2.0-9.0 ملم

(3) الطول:4-15M

(4) السرعة: 60m/min

زائدة (ملم)	t (ملم)								ملاحظة
	2.0	2.5	3.5	4.5	5.5	6.5	7.5	9.0
75×75	60	58	57	47	37	-	-	-
100×50	60	58	57	47	37	-	-	-
100×100	60	58	55	45	35	30	-	-
125×125	-	57	53	43	33	26	22	-
150×100	-	57	53	43	33	26	22	-
150×150	-	-	50	40	30	25	20	15
200×100	-	-	50	40	30	25	20	15



3. (ب)عملية التقطيع

إفتتاح → رأس مستقيم→ مقطعة و لحام→ تجميع→ تشكيل→ لحام HF → قطاع الحبات→ التبريد → التحديد → رأس الديك الرومي → شفرة → طاولة استنفاد → آلة تصويب (اختياري) → إنهاء التصميم → التعبئة → المخزن



• إدخال المعدات الرئيسية

1. أناسيّارة



قطر الملف	Φ1200-2000mm (المشتري يؤكد في النهاية)
عرض الشريط	230-600ملم
وزن الشريط	ماكس 10 طن
السرعة	5m/min















(1) تستخدم عربة التحميل لجعل لفاف الصلب من وضعية التحميل إلى فك لفاف.بحيث يتم تحديد الثقب الداخلي لفكرة الصلب بدقة على قاطع الملف، التوتر uncoiler، ودفع مرة أخرى إلى الموقف الأصلي.

(2) تحميل شاحنة رفع النوع: هيدروليكية

(3) نموذج صهريج الزيت: Y-HG1-E200/120x860LF3-L1o

(4) شاحنة تحميل النوع العامل: 3KW مع محرك تخفيض3KW

5. ضغط العمل: 10Mpa

2.واحد الهيدروليكية الماسورة Uncoiler

(1) الهيكل: عجلة هيدروليكية واحدة

(2) المواصفات

قطر الملف	Φ1200-2000mm
القطر الداخلي للملف	Φ508mm
عرض الشريط	230-600ملم
سمك الشريط	2.0-9.0 ملم
وزن الشريط	ماكس 10.0 طن
نوع التوسيع	التوسع الهيدروليكي
محرك القيادة	4 كيلوواط، 380 فولت
سرعة دوران القضيب	Nmin=1r/min
المتطلبات الخاصة للعملاء: - نوع تغذية مركز القشرة - تدوير الطبول: محرك التيار المتردد و المشبك - تقلص الطبول / التوسع: النوع الهيدروليكي - الفرامل: نوع قابلة للتعديل (فرامل القرص من نوع التبريد بالماء) - القشرة: استشعار القشرة المتبقية وتحكم سرعة التغذية التلقائية - القشرة: عندما ينتهي القشرة من الخروج ، قم بتصميمها لتجنب أن يتعثر القشرة في الطبل.



















































3. سآلة الرأس المقطوعة

1. المعدات تستخدم للقيادة قطعة الفولاذ إلى المستوى بسلاسة.

هناك ذراع ضغط، تركيب رأس المفرشة.

2. تتطلب غيرها:

- نوع عربة الملفوفة: محرك محرك التيار المتردد، السكك الحديدية، عجلات الوقود، هيدروليكية

- الاحتفاظ بالضغط والطاحونة: الدوران بواسطة محرك هيدروليك، هيدروليك سيلول.

- قاطع الملفات: إلى الأمام، إلى الوراء، صعوداً / هبوطاً بواسطة هيدروكلوريد.

- قاطع الملفات الأمامية السكين: النوع قابل للتغيير

- أوريتان غطاء الأدوات



4. بآلة تسوية بوصة

(1) تستخدم هذه الآلة لتسوية رأس الشريط الفولاذي ونهايته ، مما يسهل القطع واللحام.

(2) محرك التسوية:15KW

(3) قطر لفة الزقاق: Φ210x900mm، مادة لفة: 40Cr،

(4) قطر لفة التسوية: Φ160x900mm، مادة لفة: 40Cr،

(5) عرض التسوية: 230-600mm

(6) سمك القضيب/التسوية:2.0-9.0 ملم

(7) سرعة الضغط / التسوية: 0-11M/min

(8) تتطلب غيرها:

- صلصة لفة

: تثبيت لفة الدليل الجانبي للدخول

: صعوداً / هبوطاً بواسطة هيدروكلوريد

: عندما يمر القوس فوق المستوى، يرتفع القوس تلقائيًا.

: محرك التيار المتردد و محرك الحد

- مُساوٍ

: 6 نوع اللفافة

: صعوداً / هبوطاً بواسطة هيدروكلوريد

: استخدم محرك التيار المتردد لضبط دقيق لضغط التدحرج العلوي

: استخدم الوسائط الوقائية والعجلات اليدوية للتوجيه اليسار / اليمين

: محرك التيار المتردد و محرك التحكم في المكابح (نوع واحد من الجسم)

: تثبيت جهاز قياس الفجوة للورق العلوي / السفلي

(تحقق من ذلك في الرقمية أثناء الإعداد)

: قم بتثبيت الجدول بين مخرج الموازنة ومدخل لحام القطع. : التدحرج العاطل





5. Sالسمع واللحام



(1) الاستخدام للقص واللحام رأس الشريط الصلب وأطراف، وضمان مطحنة الأنابيب منتج مستمر.

(2) سمك الشريط الفولاذي: 2.0-9.0mm

(3) عرض الشريط الصلب: 230-600mm

(4) قوة الشرائط الفولاذية:

δs نقطة الوصول ≤345Mpa δb قوة الشد ≤610Mpa

(5) نوع القطع: هيدروليكي

(6) نوع الضغط: هيدروليكي

(7) نوع اللحام: اللحام بواسطة حركة المحرك

(8) العلامة التجارية: Shanghai Co2 welder

(9) ضغط العمل الهيدروليكي: 10Mpa

(10) مادة الشفرة: H13

(11) تتطلب غيرها:

- قشرة

: UP نوع القطع (بـ Hyd ‬ cyl.)

: تصميم القاع لجمع الخردة بسهولة.

: تصميم الهيكل لتبادل السكين بسهولة

- دورة الدليل الجانبي

: تثبيت الدخول والخروج جانب لمواءمة مركز سكيلب.

: إلى الأمام والخلف بواسطة هيدروليكس و ضبط العرض يدويا.

- عقدة

: قم بتثبيت جانب الدخول والخروج لتثبيت الدرج.

: صعوداً / هبوطاً / إلى الأمام / إلى الخلف بواسطة Hyd ′ cyl. ((تثبيت القشرة العظمية وتوجيه الأمام / النهاية)

: أثناء الضغط بعد القطع ، يمكن ضبط المركز والموقف.

- لحام

: التشغيل التلقائي للقطع، محاذاة الحافة وحركة الشعلة في سلسلة.

: الحركة التلقائية للمشعلة إلى الأمام / إلى الوراء → المسمار الكروي + دليل LM + محرك AC

: اتجاه اللحام هو من جانب المشغل إلى جانب القيادة.

: جهاز تغذية الأسلاك لـ Φ1.2 و Φ1.6 الأسلاك.



6هـجهاز تجميع أفقي

الصورة هي فقط للإشارة

(1) هذه الآلة هي بين مصفح القطع والضابط (مصنع التشكيل) ، تستخدم بعد أن يتم استهلاك لفة من الفولاذ الشريط، قبل لفة الشريط التالية منذ تحضيرها من التفريغ،وقت القص واللحام القصير لضمان أن المضيف (مصنع تشكيل الحجم) الإنتاج المستمر وتخزين ما يكفي من الصلب الشريط.

(2) علامة السيارات: وانغباى

(3) تتضمن هذه الوحدة بشكل رئيسيفيأداة المواد المضغوطة والحاملة,تجميع التجميع,الوحدة المادية,وحدة التحكم الكهربائية.



1) Pجهاز المواد الحاملة

أداة الضغط والحمل المواد: انها تشمل أساسا الإطار، المحرك الكهربائي، وحدة الفرامل، وتحويل موجهة الدوران محور الطاقة من خفض السرعة، والضغط والحمل رول،نظام الهواء المضغوط للوحة المرشدة، وحدة السرعة التي تم فحصها؛ فإنه يمكن أن توفر الصلب شريط إلى جهاز التخزين والمرات المتوسطة أنها سوف تنقل معلومات سرعة حمل إلى نظام التحكم الكهربائي،عندما نطلب التوقف حمل المواد إلى هذه الوحدة، فإنه سوف تتوقف لتحريك إلى المحرك الكهربائي والضغط على حمولة المواد لتحريك من قبل الكسر، وأيضا يمكن ضبط السرعة لحمل المحرك الكهربائي ووحدة تحمل سرعة المواد.

2)تجميع إطار التجميع

: تجميع إطار التجميع: يتضمن المحرك الكهربائي ، الإطار ، حلقة الداخلية ، حلقة الداخلية والحلقة الخارجية والضغط.يمكن استخدامه لتخزين مواد الصلب شريط من الوحدة الصحافة والحمل ويمكن استخراجها من مركز إرسال مادة لفة.



3)جهاز مادة الإرسال

جهاز إرسال المواد: تشمل الإطار، ودورات توجيه الاتجاه، ودورة توجيه من مكان مرتفع أو منخفض.يمكن أن تحمل قطعة الفولاذ إلى تشكيل النظام وإرسال معلومات السرعة تحمل المواد إلى جهاز التحكم الكهربائي.

(4) Sالخصم:

1) قطر: 10000mm

2) سمك لفائف الفولاذ:2.0-9.0 ملم؛ العرض: 230-600 ملم

3) سرعة المادة الحاملة: Vmax=100-180m/min

4) طاقة محرك التغذية: DC 90kw Z4-200-31 (الصانع:WANGPAI)

5) طاقة محرك جسم الاكتساب: AC 15KWX16

6) طول التخزين: 500-1000M

7) تتطلب غيرها:

- نظام التغذية: محركات مزدوجة نوع ((C Vector)

- طبل خارج أسفل رول القيادة الفردية (محرك التيار المتردد ، أكثر من 15EA)

- تصميم اللفة الداخلية بما في ذلك لفة الدعم والحامل قوية بما فيه الكفاية.

- عند التغذية والخروج، تصميم لتجنب تشويه المكعب والحمل الزائد.

(انظر إلى التواء، زاوية و هيكل وحدة دوامة)

-عندما يتغذى الحشرة، كل طول التغذية ينتهي مرة واحدة.

- سرعة خط طاحونة الأنابيب 60M / min ، يجب أن تكون سرعة التغذية أعلى بثلاث مرات من سرعة خط طاحونة الأنابيب.

- أثناء الخروج من المفتاح ، يمكن أن يذهب دورة القابضة إلى الوراء / إلى الأمام للقيام بتوصيل / قطع المفتاح بشكل متكرر.

- تصميم الاكومولاتور لتجنب تلف الستيلب من خلال الاتصال والكشط أثناء التشغيل.

- تصميم الهيكل واختيار المواد المناسبة لتجنب الحساسية والضرر من سكيلب.

- تصميم المسمار لضبط العرض لتجنب الالتصاق والصيانة المريحة.

- نظام التشحيم التلقائي للجزء الرئيسي من المحامل.

- قم بتثبيت غطاء الأمان للسلة الدوارة في الخارج على الجانب المحيطي

- طريقة تحكم النظام

: عندما ينتهي الخروج من الممر ، يتم توصيل نظام التوقف التلقائي بمنطقة الدخول.

: عندما يكون التخزين فارغًا ، يبدأ التغذية على الفور بسرعة أعلى بثلاث مرات من سرعة الأنابيب.

: عندما يكون لدى الاكتومولتر الملفوفات المحددة ، تتغير سرعة التغذية إلى نفس سرعة سرعة الأنابيب تلقائيًا. (لا يوجد عامل داخل الاكتومولتر)

: عندما يتم إيقاف زر اللحام القطع ، توقف الطوارئ عندما لا يكون هناك المزيد من سكيلب داخل التراكم لتغذيته إلى طاحونة الأنابيب.

: عندما يتوقف الخط، يُغذّي الـ"سكيلب" إلى الـ"أكومولاتور" تلقائيًا.

: عندما يتم تغذية القناة ، يجب ألا يكون هناك أي تسرب في التوتر. و يجب أن تكون سرعة التغذية / الخروج دقيقة.

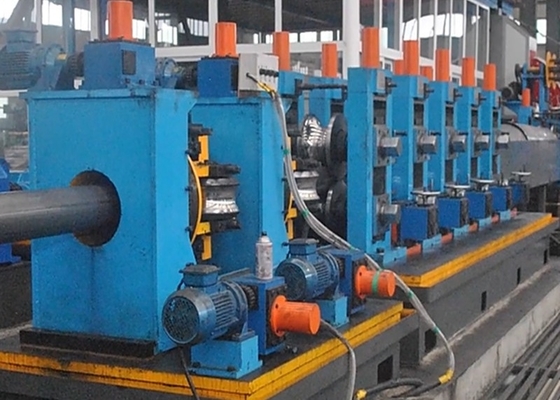

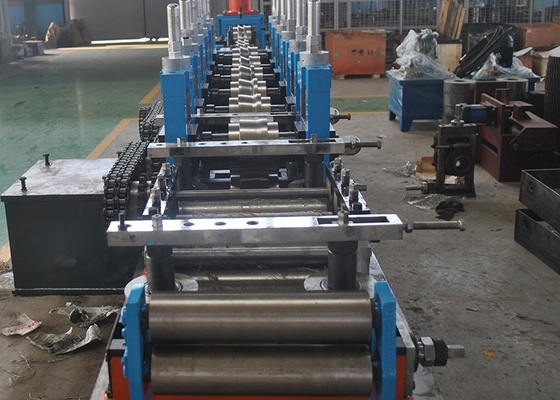

7. Fطاحونة الحجم

الصورة هي فقط للإشارة

1)معلومات أساسية:

①النوع التقليدي

- و الانحناء

②نوع محرك مجموعة المكسرات

- المعدات المدارية (الكربور)

- الدرجة: JIS الدرجة الثانية

- حمام الزيت و نوع مضخة التروكويد

- وصلة ربط العدادات

- ختم النفط:

- النوافذ للتحقق من الداخل

③نظام التغيير السريع لـ U-Joint(أحواض احتياطية لتغيير الدوال و B/R Box 1set)

- توصيل / فصل للجانب العلوي / السفلي في وقت واحد بواسطة Hyd √ cyl.

- تصميمه دون تغيير مستوى على الاتصال / فصل لتجنب المشاكل.



④إندري دليل الجانب و صلصة رول

- لفة أعلى / أسفل 1 مجموعة: نوع ثابت

- الجانب رول 1 مجموعة: ضبط عرض يدوي

- قناع رول 1 مجموعة: بواسطة الحركة الهيدروسيليندرية و AC محرك القيادة

- الجانب رول 2 مجموعة: ضبط عرض يدوي



2)التشكيل الخام(تفكك، مجموعة)

- الركيزة الرئيسية: 4 مجموعة / الركيزة الجانبية: 4 مجموعة

- القيادة قوة المحرك: 160 كيلوواط

- النوع الرئيسي للصندوق B/R

- استخدام الغطاء على أسفل B / R مربع لضبط خط مرور

- التعديل اليدوي المقبض صندوق B / R العلوي وتعديل الارتفاع بواسطة محرك AC

(جانب المشغل/جانب المحرك معاً أو تعديل فردي)

: المقبض اليدوي، المسمار، الدودة

- عرض / وسط تعديل الوقوف الجانبي من قبل مقبض ((نوع الدعم أعلى العمود)

- تصميم رأس الوقوف & رأس اللفاف B / R مربع ربط الجزء مع تجميع / تفكيك سهل



3)التشكيل المكرر (النهاية-المرور)

-الصندوق الرئيسي: 3set / الصندوق الجانبي: 3set

- القيادة قوة المحرك: 160 كيلوواط

-الآخرون نفس الشيء مع الوضع

- النظر في إزالة الحبات الداخلية إصلاح الموقف والمساحة

(باستثناء جهاز إزالة الكرات الداخلية)

4) السرير السفلي

السرير السفلي هو مجموعتين لتشكيل الدعامات ومجموعتين لأجزاء القيادة.

- بعد لحام الأسرّة بأكملها، تفعل معالجة الحرارة التسخينية بأكملها ورفع وجه معالجة لهم.

- تصميم الأربعة أسطح تشكيل مع مراعاة تدفقات النفط القابل للذوبان والصرف.

: عرض مسار الصرف أكثر من 150 ملم مع المنحدر.

8 تصميم الرؤوس الوقوف إزالة بسهولة.

- قطع الغيار: عمودي الوقوف عمود 2 مجموعات ((الشفرة اليسرى / اليمنى كل مجموعة 1)

(أدوات الاحتياطي: تفكيك 1 مجموعة، فين تمرير 1 مجموعة)

- أدوات الوقوف الاحتياطية: 2EA



5)الحوائطجزء

①موقف دليل الخياطة

- تصميم تحركات الصعود/انخفاض و الأمام/الخلفي للوصول العلوي والسفلي يدويا ((Idle)

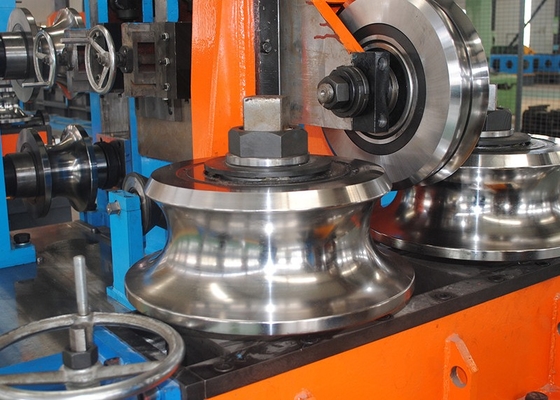

②الوقوف على اللفوف: نوع الأربعة أدوات

- لفة جانبية

: ضبط من خلال علبة التروس

: تصميم جهاز السلامة المسمار لضبط العرض اليسار / اليمين.

تصميم تبادل مربع المحامل مع سهلة.

: استخدم محرك التيار المتردد لتعديل تعديل العرض اليسار / اليمين.

سيتم تعديل الدقة يدوياً

: زيادة الصلابة لتجنب اليمين / اليسار مفتوحة ومكسورة.

-توب رول

: استخدم محرك التيار المتردد ومقبس المسمار إلى أعلى / أسفل الإطار بأكمله.

: استخدم مقبض المسمار للقيام بتعديل دقيق لأعلى / أسفل ويسار / يمين.



③قطعة خارجية لقطع الحبات

- 2 رأس نوع (أعلى / أسفل بواسطة Hyd ٪ cyl. + ضبط دقيق بواسطة مقبض)



- استخدمي لفة الدليل للحبة الخارجية



④طواقم الخردة للخرز الخارجي

- حدّة عزم الدوران ونوع الربط

- التقلص/التوسع بواسطة أسطوانة الهواء



⑤صانع الحديد

- لا تعمل

- تشمل نظام القيادة لتعديل ارتفاع الوقوف فوق / أسفل

-الآخرون هم نفس مع وقف وقف.



6. التبريد

①خزان التبريد

- الطول أكثر من 5 أمتار واستخدام حمام & نوع فوهة الاستحمام.

- أماكن اللفة العلوية / السفلية لا تزعج حركة المنتج.

- الإطار الخارجي / الداخلي لديه هيكل لحام ولا تسرب زيت محلول.

- تصميم الصفحة العلوية / السفلية والفوهة تبادل مع سهلة.

- نظام تبريد الزيت القابل للذوبان: نوع إيفابكون







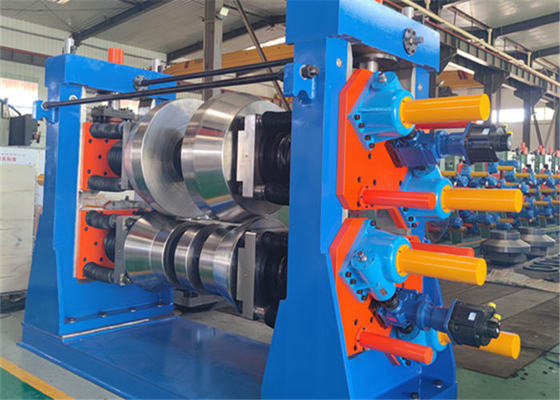

7)آلة تحديد الحجم



①أخرج الجهاز

-المركز الرئيسي 2، الركز الجانبي 3

- القيادة قوة المحرك: 160 كيلوواط

-الآخرون هم نفسهم مع منصة الإنهيار

②موقف قياس

-الوضع الرئيسي 3

- قوة القيادة:

- نوع 4 رول

-الآخرون نفس الشيء مع الوضع



③موقف الرأس التركي

- 4 أنواع الدوار و 2 مجموعات الوقوف

لوحات الدوار قابلة للتبديل

- تتحرك لوحات اللفافة صعودا / هبوطا و يسارا / يمينا وتدوير و 4 لفة تحرك تقلص / توسيع بشكل فردي.

: جميع الحركات من خلال مقبض يدوي.



④لفة قياس

- تقع قاعدة حركة القياس بين قاعدة القياس وقاعدة رأس الترك.

- قم بتثبيته لتجنب التداخلات و الأضرار

- لفة القياس لأعلى / لأسفل للاتصال بالأنابيب بواسطة أسطوانة الهواء بشكل وثيق. (اليدوي)

- استخدم الكربيدات المصنوعة من الأسمنت

-نوع الترميز دقيق و مقاوم للماء

⑤السرير السفليهي مجموعة واحدة من مقاعد القياس ومجموعتين من أجزاء القيادة

- بعد لحام الأسرّة بأكملها، تفعل معالجة الحرارة التسخينية بأكملها ورفع وجه معالجة لهم.

- تصميم سرير الحجم مع مراعاة تدفقات النفط القابل للذوبان والصرف.

: عرض مسار الصرف أكثر من 150 ملم مع المنحدر.





8. مرشة طحن

كايكوينغ

1مواد الأنابيب:SRT355، SGT355 (STK490، SGH490، POSMAC)

1.2 الطول: 76.3 إلى 165.2 ملم، السماكة:2.0-9.0 ملم

مربع:75x75-150x150 ملم،سمك:2.0-9.0 ملم

(الجانب الواحد يحتاج إلى أكثر من 50 ملم)

1.3 السرعة القصوى للخط: 60m/min (طول القطع هو 9m، و F70mm OD الأنابيب، و 3.0 mm سمك الجدار)



1.4 اتجاه الإنتاج لخط الأنابيب: اليمين→اليسار

1.5 ارتفاع الخط:

الارتفاع من الأرض إلى قاع الأنابيب: ملم

الارتفاع من سطح جزء القياس الذي سيتم تركيب جهاز قياس السرعة إلى قاع الأنابيب:

حجم المكان الذي سيتم فيه تركيب عجلة قياس السرعة:

1.6 طول قطع الأنابيب: 4000~15000 ملم



1.7 دقة القطع: ± 2 ملم (المتطلبات لعدم استقرار سرعة الخط للطاحونة ≤ 2٪)



1.8 كمية من البثور: ماكس: 0.2mm



2.1 تبني محركات الخدمة

محرك القيادة: 37 كيلوواط

محرك قطع: 15 كيلوواط*2

محرك التغذية: 2.9 كيلوواط*2

محرك دوار 11 كيلوواط



2.2 هناك أدوات توجيه للدخول ((أدوات صعود وهبوط) في القبو للمعدات.هناك أدوات توجيه (أدوات صعود وهبوط) أمام الشفرة وهناك أدوات دعم وراء المشابك.





2هناك فرشاة فولاذية للشفرة، والتي يمكن إصلاحها أو إزالتها لتنظيف رقائق الحديد من الشفرة.



2.4 قاطع القيادة يتبنى مادة GCR15، وهناك عازلين آمنين.



2.5 هيكل تشغيل المشبك (هيدروليكي):



2.6.1 تعتمد ثلاث مجموعات من المشابك (الهيدروليكية) ، ونمط تبريد المحطة الهيدروليكية هو التبريد بالماء أو بالهواء.



2.6.2 مع المعدات، سوف نقدم مجموعة واحدة من المشابك. الجزء المدخل من المشابك هي شكل مخروط، والتي تم تصميمها لتجنب الخدش الأنابيب.

2.6.3 هناك إشارة وحجم على المشابك

2.6.4 يتم إطفاء أسطح المشابك.

2.6.5 هناك دائرة دش تبريد لتنظيف الشظايا على الشفرة والشباك.



2.7 عملية القطع هي بخمس مراحل، سرعة القطع وسرعة التغذية متغيران.

2.8 جميع دوائر المعدات تلبي المتطلبات التالية.

هناك مساحة كافية في سلسلة الخزان.

هناك شرائط عزل في سلسلة الخزان لفصل أنابيب النفط، أنابيب المياه والأسلاك من بعضها البعض.



2.9 يرجى الاطلاع على الرسم المرفق لموقع المسامير الراسي. سوف نقدم مجموعة من المسامير الراسي مع المعدات.



3.متطلبات NC للسيطرة الكهربائية للمنشار البارد.



3.1 نظام التحكم الكهربائي



3.1.1 واجهة HMI هي شاشة لمسة بلورية ملونة 10 ′′PROFACE.



3.1.2 يتم استخدام جميع محركات سيمانس الخدمية والسائقين في قيادة العربة وتدويرها وتغذية الشفرة وقطع الشفرة.

3.1.3 جهاز تحكم الحركة هو سلسلة M3



3.1.4 مشفر قطعة واحدة (ELCO السويسرية)



3.1.5 المفاتيح القادمة مجموعة واحدة (3 أجزاء)



3.2 خزانة التحكم مجموعة واحدة و لوحة التحكم مجموعة واحدة.



3هناك ضوء إنذار على لوحة التحكم الذي يظهر إنذار مشكلة.



3.4 يتم توفير زر وقف الطوارئ. ((يجب إعطاء إشارة جاهزة إلى وحدة التحكم وشاشة اللمس تظهر إشارات التعبئة.)



3.5 تظهر الشاشة اللمسية الكريستالية معايير تشغيل المنشار ويمكن حفظ 16 مجموعة من معايير القطع في جهاز التحكم.



3.6 متطلبات التحكم في المعدات المرتبطة ببعضها. ((هناك أجهزة تحكم سريعة على لوحة التحكم.)



3.6.1 According to the defective product signals from the turbine flaw detection to confirm the direction of the defective product and confirm the auto certified or defective product selecting function of the product separating rollers.

3.6.2 إدراك القفل مع الجزء الحجم.



3.6.3 هناك زر منتج معيب على لوحة التحكم ومهما كانت حالة المنشار ، اضغط على الزر ، ثم ستعامل أدوات فصل المنتج بالمنتج المعيب.

9طاولة التشغيل، ناقل

- الطول الإجمالي للطاولة المنفذة هو حوالي 25 متر والمنحدر هو 600 ملم.

- تشغيل محرك AC ((3EA) مع السلسلة والسرعة التحكم عن طريق عاكس.

-الأنبوب الجيد والأنبوب السيئ سيتم تصنيفه

- التفتيش المنزلق 4 صفوف × طول 2M + جيب 4 صفوف × عرض 1.2M

-الأنابيب السيئة جيب 6 صفوف × عرض 1.5M

-أجهزت أسطوانة الهواء على مغلق النهاية

-الأنبوب الجيد سيتم طرده بعد الإستشعار تلقائياً

الأنابيب السيئة سيتم ركل من قبل المشغل. ((الأنابيب الدائرية)

- أنبوب جيد نقلت على ناقل الدوار والركل (أشكال الأنابيب):

قم بتثبيت آلة تصفية خط التجاوز.

- نظام تنفيس الهواء للجانب الخارجي من المنتج.

: الصمام الكهربائي يعمل / يطفئ تلقائيًا

: نوع الحلقة فوهة للتوافق الأحجام الكاملة

10آلة تصويب

1- تصحيح الأنابيب: الحد الأقصى للطاقة العائدة < 355mpa

قطر: Φ76.3-Φ165.2mm

2مسافة التدحرج للوصلة التصحيحية: 650mm قطر الحلق: 250mm الطول: 380mm

زاوية الدوران: 37.183-43.426 درجة

3سرعة التصحيح: 20-60m/min

4. نموذج المحرك: الطاقة: 55kw × 2 مجموعات السرعة: 1470rpm

5. نموذج المكسرات: ZLY180×2 نسبة سرعة: 14

6نطاق الرفع للدراجة العليا: 250mm

7نطاق الرفع للدراجات الوسطى والأسفل: ± 50mm

8يتم ضبط رفع عجلة التسوية العلوية بواسطة جهاز مربع العدادات الدودة ، ويتم ضبط رفع عجلة التسوية الوسطى السفلية بواسطة جهاز مربع العدادات الدودة.

9العوارض العليا والسفلية هي من نوع الدعم ذو الأربعة أعمدة.

10جهاز مكافحة الانزلاق في الحزام المنسق العلوي

11عمود القيادة المشترك العالمي هو 160 نوع.

12المعدات تتضمن مجموعة من صندوق تشغيل التحكم الكهربائي.
