| مكان المنشأ: | خبى |
| اسم العلامة التجارية: | TengTian |
| إصدار الشهادات: | CE, ISO9001, BV |
| رقم الموديل: | HG 2.5 " |
الاقتراح الفني والاقتباس من أجل
HG 2.5 آلة التحضير الأمامية

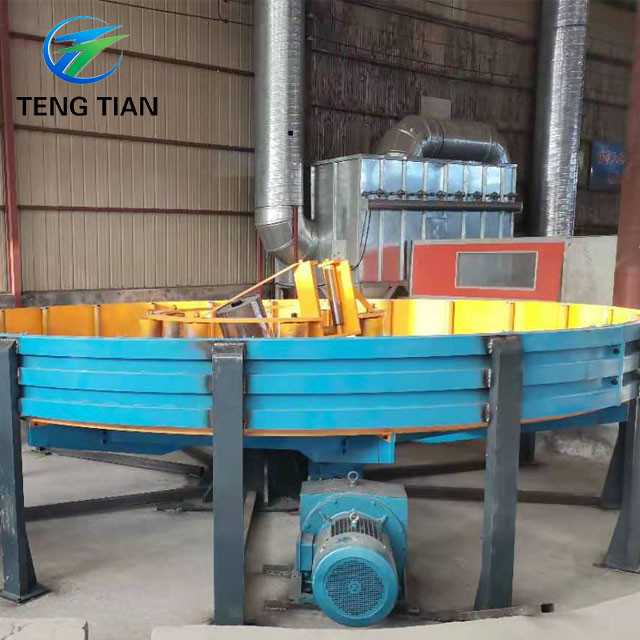

2.5يشمل المكبس، وآلة تسوية الرأس المستقيمة وآلة القص واللحام، وجهاز التجميع الدوار.
2.1أنابيب فولاذية المواصفات
2.11 الأنابيب المستديرة: φ25·φ63.5mm السماكة:1-3 ملم
2.12 أنبوب مربع: 20X20-50X50mm سمك: 1-3mm
2.2.1 عرض الصلب الشريط: 70mm-200mm سمك الصلب الشريط:1-3mm
2.2.2 الملفات المسالجة و HRC: δb≤500Mpa σs≤355MPa
2.2.3 لفاف الشريط الفولاذي: القطر الداخلي: Φ508mm (العميل يؤكد أخيرا)
القطر الخارجي: Φ1000mm-2000mm (العميل يؤكد أخيرا)
2.2.4 وزن الشريط الفولاذي: ماكس 4.0T
2.3 القدرة الكهربائية المثبتة: حوالي 650 كيلوواط مصدر الطاقة: 380 فولت، 60 هرتز (يؤكد العميل أخيراً)
هذه المعدات لديها مصراع مخروط مزدوج. مفتوح النهاية لديه رولر الصحافة. مصراع مخروطات رئيس uncoiler للفولاذ مع وظيفة مخروط.ثم الضغط على عجلة من فتح نهاية يتحرك إلى أسفل لتشديد لفائف الفولاذعندما يدور مخروط التفريغ، يرتفع ويقترب المفتاح من الملف.
القطر الداخلي للصلب الشريط:Φ 508mm (المشتري يقدم في النهاية)
القطر الخارجي للصلب الشريط:Φ max=2000mm
عرض الصلب الشريط: 70mm-200mm
سمك الفولاذ الشريط: 1-3mm
الوزن الأقصى للصلب الشريط: 4.0T
التوسع الهيدروليكي
انقطاع هوائي
2.الجهاز المستقيم الرأس والقرص
تستخدم هذه الوحدة بشكل رئيسي لإدخال رأس الفولاذ الجديد إلى وحدة التسطيح بعد أن تجلب وحدة التفكيك للفول إلى مكان العمل.
قوة المحرك المستقيم: AC1.5KW
ضغط المعالجة:7Mpa
وحدة التسوية مع 2 قرص لفة و 5 لفة للتسوية.
قطر اللفافة:Ф140mm
قطر لفة التسوية:Ф110mm
محرك القيود والمستويات:15kw
الوظيفة:
يستخدم للقطع بالتوازي ذيل شريط الصلب، الذي دخل للتو في المكدس، ورأس الشريط الخروج من uncoiler، ثم لحامهم معا.
الهيكل:
القص الهيدروليكي واللحام اليدوي عرض الصلب الشريط: 70mm-200mm
سمك الفولاذ الشريط: 1-3mm
طريقة التركيز: يدوياً
|
|
||||||||||||||||||||||||
|
||||||||||||||||||||||||
|
||||||||||||||||||||||||
