تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | مطحنة الأنابيب الملحومة عالية التردد Bv مرت Hrc 5 " | القطر الداخلي للملف: | Φ480-610mm |
|---|---|---|---|
| عرض الشريط: | 200-400 مم | سمك الشريط: | 1-5 ملم |
| وزن الشريط: | ماكس 10 ت | يشمل: | آلة فك اللفة، آلة تسوية الرأس والقرص المستقيمة، القص واللحام، المجمع الحلزوني |
| الضمان: | سنة واحدة | المواد: | منخفض الكربون HRC |
| الكلمات الرئيسية: | مطحنة الأنابيب الملحومة عالية التردد | ||
| إبراز: | مطحنة الأنابيب الملحومة عالية التردد 5 بوصات,مطحنة الأنابيب الملحومة عالية التردد hrc,مطحنة الأنبوب الملحومة عالية التردد 5 " |
||
الاقتراح الفني من أجل
HG 5 ′′ آلة التحضير الأمامية

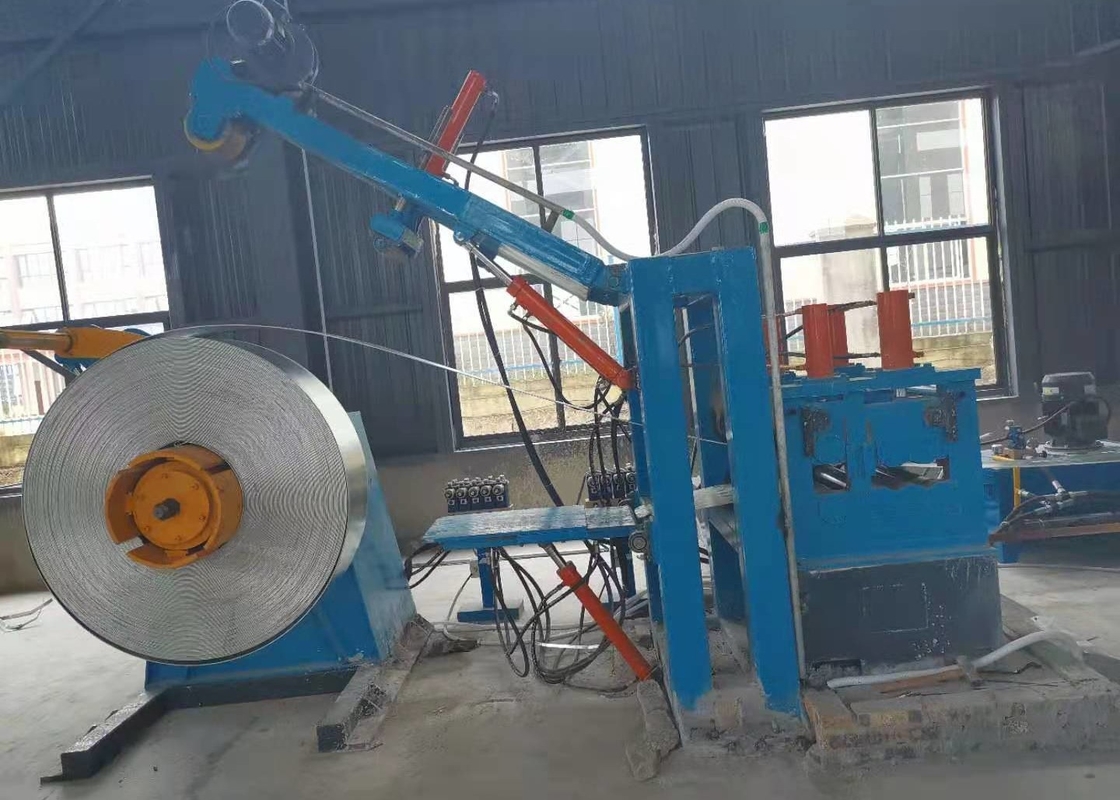

1. مخروط مزدوج هيدروليكيمُكشّف
المكعب هو من هيكل مخروط مزدوج. ويتكون من جزأين رئيسيين: الجسم الرئيسي والقاعدة الثابتة. الجسم الرئيسي مجهز بنظام هوائي لتلبية احتياجات التوسع،تعقيد وتخفيف المكابحالتوسع الهيدروليكي والقيادة الهوائية
| قطر الملف | Φ2000-2200ملم |
| القطر الداخلي للملف | Φ480-610mm |
| عرض الشريط | 200-400ملم |
| عرض الشريط | 1-5ملم |
| وزن الشريط | ماكس10.0T |
| نوع توسيع |
هيدروليكي توسيع، هيكل كتلة متحركة |
| توقف |
محرك هوائي، 2 قطعة كسر القرص |
تستخدم هذه الوحدة بشكل رئيسي لإدخال رأس الفولاذ الجديد إلى وحدة التسطيح بعد أن تجلب وحدة التفكيك للفول إلى مكان العمل.
قوة المحرك المستقيم: AC1.5KW
ضغط المعالجة:7Mpa

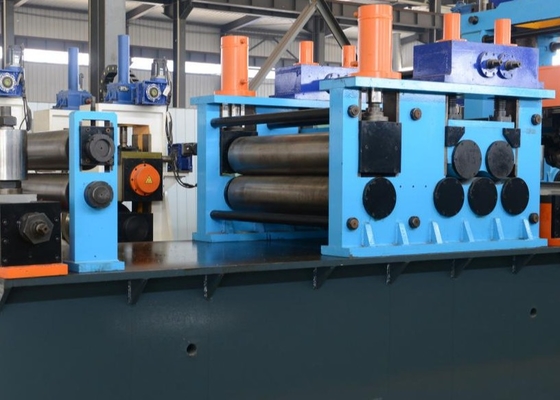

وحدة التسوية مع 2 قرص لفة و 5 لفة للتسوية.
قطر اللفافة:Ф180mm
قطر لفة التسوية:Ф120mm
محرك القيود والمستويات:15kw
3) القطع الهيدروليكي واللحام اليدوي
القطع والحامضيستخدم لقطع الطرفين غير المنتظمة من الشرائط ومن ثم ربط الشرائط عن طريق اللحام..
| عرض القطع | 200-400ملم |
| سمك اللحام | 1-5ملم |
| نوع القطع | القطع الهيدروليكي |
| طريقة الضغط | الهيدروليكية |
| نوع اللحام | السيارات |
| مادة الشفرة | H13 |
| الضغط الهيدروليكي | 10MPA |
| ضغط الهواء | 0.5MPa |
| دورة العمل | ماكس.300 ثانية |
4) جهاز تجميع للكحول
تتضمن هذه الوحدة أساساً جهاز المواد الصحافة والحمل، وحدة تجميع التجميع، وحدة المواد الحمل، ووحدة التحكم الكهربائية.
جهاز التغذية
ويتضمن الرئيسية الإطار، المحرك الكهربائي، وحدة الفرامل، وتحويل موجهة الدوران محور الطاقة من خفض السرعة، والضغط والحمل رول، نظام الهواء الضغط من رول دليل، وحدة السرعة المفتشة؛يمكن أن توفر قطعة الفولاذ إلى جهاز التخزين والمرات المتوسطة انها سوف تنقل معلومات سرعة تحمل لنظام التحكم الكهربائي، عندما نطلب وقف حمل المواد إلى هذه الوحدة، فإنه سوف تتوقف لفة إلى المحرك الكهربائي والضغط على& تحمل مادة لفة من قبل الكسر،ويمكن أيضا ضبط السرعة لحمل المحرك الكهربائي ووحدة تحمل سرعة المواد.
تجميع إطار التجميع: يتضمن المحرك الكهربائي ، الإطار ، حلقة الداخلية ، حلقة الداخلية والضغط.يمكن استخدامه لتخزين مواد الصلب شريط من الوحدة الصحافة والحمل ويمكن استخراجها من مركز إرسال مادة لفة.
جهاز إرسال المواد: تشمل الإطار، ودورات توجيه الاتجاه، ودورة توجيه من مكان مرتفع أو منخفض.يمكن أن تحمل قطعة الفولاذ إلى تشكيل النظام وإرسال معلومات السرعة تحمل المواد إلى جهاز التحكم الكهربائي.
نمط العمل: دائرة ثابتة
قطرها:5.0M
الميزة: تخزين المزيد من المواد،عدم الضربة على سطح الصلب
سمك لفائف الفولاذ:1-5mm؛
العرض:200-400mm
سرعة المواد الحاملة: Vmax=120m/min
قوة المحرك الكهربائي المباشر للصحافة والحمل: 30 كيلوواط
المحرك الكهربائي لإطار الكاميرا: 55 كيلوواط
