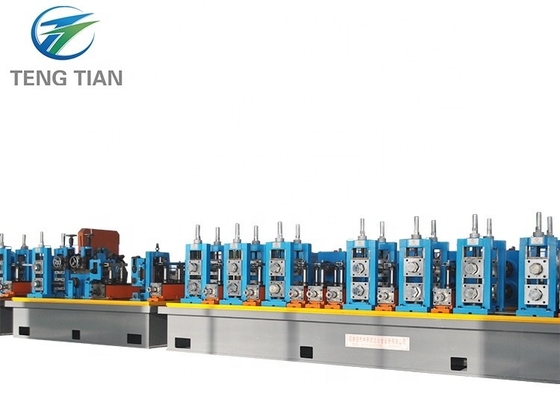

| اسم المنتج: | مطحنة الأنابيب الملحومة ذات التردد العالي Ff Ffx تشكيل نمط اللفة الباردة | سمك اللفة: | 1.0-3.5 مم |
|---|---|---|---|
| عرض الملف: | 60-190 ملم | القطر الداخلي: | φ480～φ520mm |
| القطر الخارجي: | φ1000～φ1800mm | السرعة: | ماكس 90 م / دقيقة |
| الضمان: | سنة واحدة | المواد: | منخفض الكربون HRC |
| الكلمات الرئيسية: | مطحنة الأنابيب الملحومة عالية التردد | ||
| إبراز: | مطحنة الأنابيب الملحومة عالية التردد 60 مم,مطحنة الأنابيب الملحومة عالية التردد ff,مطحنة الأنبوب الملحومة عالية التردد 60 مم |
||
أنا.تصميم جديد
وفقًا لمبادئ توجيهية التصميم لتحسين طبيعة التشغيل والبيئة وخصائص السلامة والإنتاج ، والحد من تكلفة الدوار لضمان كفاءة عالية ،خط إنتاج HG60 يتبنى نمط فتحة نصف قطرها المزدوج.
تتوافق مع معيار YB189-64
المواد: الفولاذ المنخفض الكربون والفولاذ المنخفض السبائك للبناء
الخصائص الميكانيكية: σb≤520Mpa،σs≤365MPa
عرض الشريط:60-190mm
سمك الشريط:10.0-3.5 ملم
القطر الداخلي للملفات:φ480 φ520mm
القطر الخارجي للملفات:φ1000 φ1800mm
وزن الملف: ≤ 2.5 طن
(1) أنابيب مستديرة φ20-φ60mm، سمك 1.0-3.5mm
(2) طول قطع ثابت: 4-9m
(3) دقة قطع الأنابيب: 0-3mm
| 1 | القوة | حجم الطاقة للخط | حوالي 200 كيلوواط |
| مصدر الطاقة | 380 فولت / 50 هرتز / 3 مراحل | ||
| 2 | مياه التبريد | التدفق | 15 طن/ساعة 20 طن/ساعة |
| حجم المجموعة | 20 متر3 | ||
| 3 | الهواء المضغوط | التدفق | 5 م3/دقيقة |
| الضغط | 3~5kg/cm2 |
ورشة العمل: 6 أمتار في العرض، 80 أمتار في الطول، على الأقل 5 أمتار في الارتفاع من سقف السكك الحديدية إلى الأرض.
الإجراء
تحميل الملف → فك الملف →القطع واللحام →المجمع المدار الأفقي →التشكيل ، لحام HF ، التجريف ، التبريد ، التحديد الحجم ، التسوية →STD المنشار القطع البارد →النقل →التعبئة →التخزين
معايير كل آلة
1.غيرالملفوف
المكشّفهي بنية من التوسع المزدوج والقوالب المرتفعة. ويتكون من جزأين رئيسيين: الجسم الرئيسي والقاعدة الثابتة.تم تجهيز الجسم الرئيسي بنظام هوائي لتلبية احتياجات التوسع، وتقلص وفرامل من mandrels.
هناك اثنين من القضبان على الجسم الرئيسي. يتكون كل قضبان من أربعة روابط القضبان التي يمكن أن تتحرك شعاعيا في نفس الوقت.يتم تثبيت ربط أربعة قضبان في مجموعتين على عمودين على التوالييتم تشغيلها بواسطة أسطوانة الهواء، فهي تتوسع وتقلص شعاعياً، عندما يفتح أحد الأغشية، يقلص الأخر في الطرف الآخر لتحميل لفافة جديدة ويدعمها بالتوسع،والذي يتم تثبيته بعد ذلك بذراع درع على القضيب لمنع لفاف الملف أثناء التفريغ. عندما تنتهي عملية فك الملفوفة في العمل ، اسحب عمود دبوس التثبيت وإدارة العمود بـ 180 درجة يدويًا. ثم ادفع عمود الدبوس مرة أخرى إلى فتحة التثبيت.الآن الملف الجديد في وضعية العملالدورات تتكرر بهذه الطريقة
| OD من الملف | Φ1000-1800mm |
| هوية الملف | Φ480-520mm |
| عرض الشريط | 60-190 ملم |
| سمك الشريط | 10.0-3.5 ملم |
| وزن الشريط | ماكس 2.5T |
| نوع التوسع | توسيع ميكانيكي |
| توقف | القيادة النيوماتية |
مقطعة أوتوماتيكيةيستخدم لقطع النهايات غير المنتظمة للشرائط ومن ثم ربط الشرائط عن طريق اللحام.
| عرض الشريط | 60-190 ملم |
| سمك اللحام | 1.0 - -3.5 ملم |
| نوع القطع | القطع الآلي |
| نموذج لحام | لحام تلقائي |
| الضغط الجوي | 0.5MPa |
| دورة العمل | ماكس300 ثانية |
مستديرةالاكومولاتور
تتضمن هذه الوحدة أساساً جهاز المواد الصحافة والحمل، وحدة تجميع التجميع، وحدة المواد الحمل، ووحدة التحكم الكهربائية.
أداة المواد الضغط والحمل:تشمل أساسا الإطار، المحرك الكهربائي، وحدة الفرامل، وتحويل محور الطاقة في الاتجاه الدائري للسرعة المنخفضة، الضغط والحمل.نظام الهواء المضغوط للوحة المرشدة، وحدة السرعة التي تم فحصها؛ فإنه يمكن أن توفر الصلب شريط إلى جهاز التخزين والمرات المتوسطة أنها سوف تنقل معلومات سرعة حمل إلى نظام التحكم الكهربائي،عندما نطلب التوقف حمل المواد إلى هذه الوحدة، فإنه سوف تتوقف لتحريك إلى المحرك الكهربائي والضغط على حمولة المواد لتحريك من قبل الكسر، وأيضا يمكن ضبط السرعة لحمل المحرك الكهربائي ووحدة تحمل سرعة المواد.
تجميع إطار التجميع: يتضمن المحرك الكهربائي ، الإطار ، حلقة الداخلية ، حلقة الداخلية والضغط.يمكن استخدامه لتخزين مواد الصلب شريط من الوحدة الصحافة والحمل ويمكن استخراجها من مركز إرسال مادة لفة.
جهاز إرسال المواد: تشمل الإطار، ودورات توجيه الاتجاه، ودورة توجيه من مكان مرتفع أو منخفض.يمكن أن تحمل قطعة الفولاذ إلى تشكيل النظام وإرسال معلومات السرعة تحمل المواد إلى جهاز التحكم الكهربائي.
Tالمعلمات التقنية:
ميزة: تخزين المواد أكثر، لا ضربة لتجريد سطح الصلب.3.5m
سمك لفائف الفولاذ:1.0-3.5 ملم؛ العرض:60-190 ملم
سرعة المادة الحاملة: Vmax=200m/min
ضغط الزيت الهيدروليكي:7Mpa
قوة المحرك الكهربائي المباشر للضغط والحمل:13KW
المحرك الكهربائي لإطار الكهرباء: 15 كيلوواط

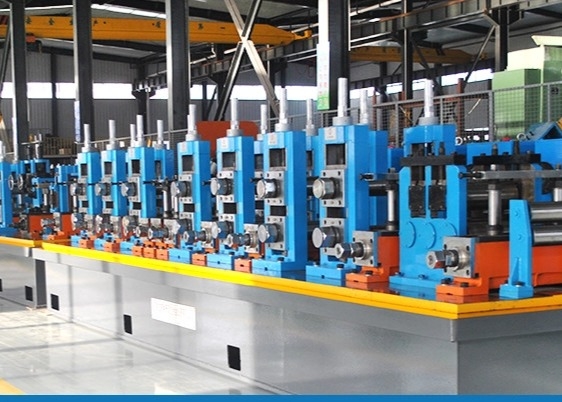

طاحونة التشكيل والحجم
صناعة الصناعة تتبنى مبدأ تشكيل نوع الدوار والحامد التحفيزي عالي التردد.يتم تغذية الشريط في آلة تشكيل من قبل جهاز التغذية في الطاحونة ودورة واصطدام الدوار تشكيل الشريط في الشكل المطلوببسبب الجلد والتأثير المرتبط به، يتم تركيز التيار عالي التردد على مفصل اللحام الذي يتم تسخينه بسرعة ويصل إلى درجة حرارة اللحام.يتم لحام خيط الأنابيب تحت ضغط أدوات الضغطيمكن الحصول على الأنابيب المطاطية النهائية مع الحجم المطلوب بعد التبريد والحجم والتصويب الأولي
| تشكيل (بايب أود) | أنبوب مستدير φ20-φ60mm، سمك |
| تشكيل سمك جدار الأنابيب | 1.0-3.5 ملم |
| سرعة التشكيل | 90m/min |
| عدد أجهزة التشكيل الأفقية | 7 |
| عدد منصات التشكيل، عمودياً | 8 |
| عدد المقاعد الأفقية للقياس | 5 |
| عدد أجهزة القياس، عمودياً | 5 |
| رأس الأتراك | 1 مجموعة |
| مساحة العمود ومواد المقاعد الأفقية | Φ65mm، المادة 40Cr |
| مادة القاعدة العمودية | Φ45mm، المادة 40Cr |
| حفرة الحفرة | 2 مجموعات |
| المحرك الرئيسي | 75 كيلوواط + 90 كيلوواط |
باردشفرة
يستخدم لقطع الأنابيب بدقة إلى طول تلقائيًا في حالة تسليم الأنابيب باستمرار من الطاحونة بسرعة عالية.
محرك القيادة: محرك خدمة 11 كيلوواط
محرك القطع: 7.5 كيلوواطالتردد المتغير
محرك تغذية، محرك خدمة 2.2 كيلوواط
طاولة طلاء، مقعد وآلة تعبئة
الأنابيب المنتهية تمر على طول طاولة التدحرج ويتم نقلها تلقائيًا إلى المقعد. ثم تقوم آلة التعبئة البسيطة بتعبئة الأنابيب على شكل هيكساجون.
آلة التعبئة البسيطة تحتوي على حاوية ومعدات محاذاة تعمل بالهواء.
محرك مقعد التدحرج: 3 كيلوواط
7,200KW حاوية الحالة الصلبة عالية التردد
Ⅰالمعلمات التقنية
طاقة الخروج: باوت> 200 كيلوواط
التردد المصمم: f=400~450KHZ
1 المعلمات المصممة
2 متطلبات توزيع الطاقة
الدوار:
المادة:Cr12
