تفاصيل المنتج:
شروط الدفع والشحن:
|
قوة الخضوع للمواد الخام: | σs≤300Mpa | قوة الشد للمواد الخام: | σb≤500 ميجا باسكال |
---|---|---|---|
سماكة: | 0.8-4.0 مم | Max. الأعلى. Production Speed سرعة الإنتاج: | 20 70 م / دقيقة |
طول القطع الثابت: | 6-12 م | نطاق حجم الأنبوب: | Φ20 ~ Φ114 ملم |
ضمان: | سنة واحدة | نوع اللحام: | لحام عالي التردد |
تسليط الضوء: | 114 أنبوب لحام عالي التردد,مطحنة أنابيب اللحام عالية التردد PLC,مطحنة الأنابيب الملحومة عالية التردد PLC |
1عام مقدمة

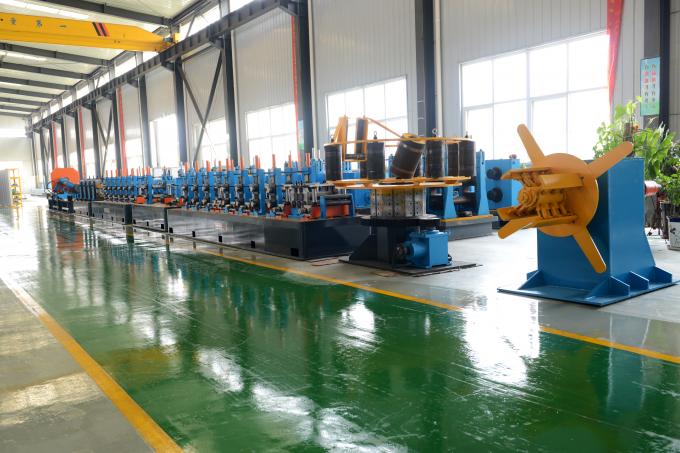

تم تصميم خط إنتاج الأنابيب الملحومة عالية التردد Ф114Q لإنتاج أنابيب ملحومة بقطر 20 114 مم وسمك جدار 0.8 ~ 4 مم وكذلك أنابيب مربعة ومستطيلة وأقسام مشكلة بالحجم المقابل.تتوافق المنتجات مع معيار BS / ASTM.اعتمادًا على مزايا المعدات من نفس النوع في الداخل والخارج ، تم تصميم كل عنصر من عناصر خط الإنتاج بأفكار جديدة.التطبيق الخاص بتكنولوجيا المرور الألمانية ، نظام التحكم الأوتوماتيكي PLC ووحدة تنظيم السرعة الرقمية البريطانية Eurothermضمان أن خط الإنتاج يعمل بشكل موثوق ويعمل ويحافظ عليه بسهولة.لكونه الأفضل داخل الدولة ، يمكن لخط الإنتاج أيضًا منافسة الخطوط المتقدمة في العالم.
2 المواصفات الفنية الرئيسية:
2.1 المواصفات الرئيسية:
2.1.1 قطر الأنبوب: Φ20 ~ Φ114mm
2.1.2 سمك الجدار: 0.8 4 مم (دائري)
0.8 ~ 3 مم (مربع ومستطيل)
2.1.3 طول الأنبوب: 4 7 م
2.1.4 دقة الطول: 0-6 مم (CNC / STD)
2.2 شروط المواد الخام:
2.2.1 الفولاذ منخفض الكربون والفولاذ الإنشائي المنخفض السبائك
الخصائص الميكانيكية: b≤500MPa ، σs≤300MPa
2.2.2 عرض الشريط: 60 360 مم
2.2.3 سمك الشريط: 0.8 ~ 4 مم
2.2.4 ضياء داخلي.عدد اللفائف: 490 ~ 550 مم
2.2.ضياء الخارجي.عدد اللفائف: 900 1800 مم
2.2.6 وزن الملف: ≤5 طن
2.3 سرعة التشكيل: 20 70m / min
2.4 إجمالي الطاقة:630 كيلو واط
2.5 الهواء المضغوط:
2.5.1 معدل التدفق: 4m³ / min
2.5.2 الضغط: 0.4 0.7 ميجا باسكال
2.6 إمدادات المياه
2.6.1 بالنسبة إلى التردد العالي: معدل التدفق: 100 لتر / دقيقة
2.6.2 للتبريد: معدل التدفق: 200 لتر / دقيقة
2.6.3 الضغط: 0.1 ~ 0.25 ميجا باسكال
3العملية التكنولوجية:
حل اللف ← اللحام بالقص والتناكب ← التخزين في المجمع ← التشكيل ← اللحام ← التبريد ← التحجيم ← قطع المنشار الطائر ← تجميع الأنابيب
عرض 8 أمتار وطول 100 متر وارتفاع 5 أمتار على الأقل من قضبان السقف إلى الأرض.
- الشحن في غضون 4 أشهر بعد استلام الدفعة الأولى
- 30٪: يجب دفع المبلغ الإجمالي للدفعة المقدمة عن طريق T / T للبائع في غضون 15 يومًا بعد توقيع العقد.ثم يدخل العقد حيز التنفيذ.
- 70٪: قبل الشحن ب L / C.
خدمة ما قبل البيع:
· يمكننا تقديم صور للمعدات الجاهزة قبل الشحن للتأكد من أصالة منتجاتنا.
· إذا لم تسمح الحكومة للبائع بمغادرة الصين والذهاب إلى بلد العميل لتصحيح أخطاء المعدات ، فسنقدم إرشادات عن بُعد عبر الإنترنت لمهندس المشتري ، ونبذل قصارى جهد البائع لتوفير تخطيط واضح وكامل لمساعدة المشتري بالمعدات التركيب والتشغيل.
· إذا كان بإمكان الحكومة الصينية السماح للبائع بمغادرة الصين والذهاب إلى بلد العميل لتصحيح أخطاء المعدات ، فسنرسل مهندسين هناك كما هو موضح أدناه:
تصل المعدات إلى المشتري ، وموظفي الخدمات الفنية في مكان الحادث ، وتصحيح الأخطاء ، والصيانة ، والتكليف بالمعدات ، والتكليف ، وتعليمات التشغيل والصيانة ، والمسؤولين عن التدريب الفني لتشغيل المعدات وموظفي الصيانة للمشتري.
وقت التصحيح هو شهر واحد ، في غضون شهر واحد ، يحتاج المشتري إلى دفع راتب المهندس 150.00 يورو في اليوم الواحد ، ويقوم شخص واحد بتوريد التذاكر ذهابًا وإيابًا ، كما يحتاج أيضًا إلى توفير التكلفة المحلية ، مثل الطعام والغرف والتحويل. سبب المشتري ، تأخير وقت التصحيح ، يحتاج المشتري إلى دفع 150.00 يورو للمهندس لشخص واحد في يوم واحد.
عدد المهندسين المكلفين بالمعدات: ثلاثة على الأقل.
خدمة ما بعد البيع:
يلتزم المستخدمون بالقواعد ، في ظل معدات التشغيل العادية ، منذ 12 شهرًا من تاريخ وصول المعدات ، مثل التأثير الإيجابي على جودة الاستخدام ، وتلف الأجزاء يؤدي إلى عدم عمل المعدات بشكل طبيعي ، وسيعطي المصنع الإصلاح أو الاستبدال مجانًا.وقت التصحيح هو شهر واحد ، في غضون شهر واحد ، يحتاج المشتري إلى دفع راتب المهندس 150.00 يورو في اليوم الواحد لشخص واحد ، وتوريد التذاكر لرحلة ذهابًا وإيابًا ، ويحتاج أيضًا إلى توفير التكلفة المحلية ، مثل الطعام ، الغرف والتحويل. إذا كان بسبب المشتري ، يؤخر وقت التصحيح ، يحتاج المشتري إلى دفع 150.00 يورو للفرد الواحد للمهندس في يوم واحد.
عدد المهندسين المكلفين بالمعدات: ثلاثة على الأقل.
● دليل التعليمات (يتم توفيره في وقت الشهر قبل موعد التسليم)
● شهادة التفتيش (المقدمة في وقت التسليم)
● أمر التحميل (يتم توفيره في وقت التسليم)
● رسم تخطيطي (يتم توفيره في وقت الشهر قبل موعد التسليم)
● رسم القاعدة الأرضية (يتم توفيره في وقت الشهر قبل موعد التسليم)
● مخطط المبدأ الكهربائي
● الرسم التجميعي العام لكل وحدة من الخط
● رسم تخطيطي للأجزاء المعرضة للخطر
