مطحنة الأنابيب الملحومة عالية التردد 1.5 مم مطحنة الأنبوب لحام التماس المستقيم عالي التردد

وصفطاحونة الأنابيب

1.1 ملخص:

تستخدم هذه المعدات خصيصا لإنتاجΦ25-Φ80mm،δ1.5-4.0mm عالية التردد أنابيب لحام خيط مستقيم وأنابيب مربعة المقابلة وأنابيب ذات شكل خاص ((δ≤3.2mm).توفير المعدات هي من uncoiler إلى المنشار قطع الطول الثابتيمكن تعديل سرعة التدحرج وفقا لذلك ضمن نطاق مناسب من قطر الأنابيب وسمك الجدار.

1.2 المواد المطبقة:

(1) الشريط الصلب المسال بالساخن أو البارد (وفقاً لـ GB700-88 أو GB1591-88)

(2) المواد:أسلحة الفولاذ منخفض الكربون، منخفض السبائك

(3) سمك الشريط الفولاذي: 1.5-4.0mm (حسب GB708-88)

(4) عرض الشريط الصلب: 80-245mm

(5) هوية لفكرة الفولاذ: Φ500-Φ650mm

(6) O.D من لفائف الصلب: Φ800-Φ1500mm

(7) الحد الأقصى لوزن الملف: ≤2500kg

1.3 نطاق الأبعاد من أنابيب الصلب المعالجة:

(1) O.D: Φ25-Φ80mm 20*20-40*80

(2) سمك الحائط: 1.5-4.0mm ((الأنابيب المربعة والأنابيب ذات الأشكال الخاصةδ≤3.2mm)

(3) الطول: 4-10m

1.4 تدفق عملية المنتج (أنابيب الصلب):

Raw material (steel coil) → uncoiling → shearing and end welding → material accumulating → non-power leveling → mill-forming → high-frequency welding → removing burrs outside of weld seam → cooling → sizing → roughly straightening → fixed length cutting → finished pipe → conveying finished pipe pass for rolls.

1.5 سرعة الطحن: 20-60m/min ((سمك الشريط الصلب:1.5-2.0mm، سرعة الطحن: 80m/min)

1.6 طاقة المعدات عالية التردد: 250 كيلوواط

1.7 المكونات اللازمة للمستخدم المقترحة (للمراجعة فقط):

(1) ورشة العمل: 90m × 15m (الطول × العرض)

(2) غرفة الكهرباء: 6m × 4m (الطول × العرض)

(3) قاعدة أساس وحدة الآلة (انظر رسم قاعدة المورد)

(4) الرافعة الجوية: 1x10T و 1x5T

(5) إمدادات الطاقة:

a. محرك المعدات: 75KW + 75KW + 22KW + 18.5KW + 15= 205.5KW

محرك عالي التردد: 250 كيلوواط

(6) جدول للأنابيب النهائية بعد قطعها.

(7) خمس قطع من شفرات المنشار لتتبع المنشار، المواصفات حسب كتاب التعليمات والكمية حسب حاجة العميل.

(8) شريط مغناطيسي لأجهزة اللحام: على حساب المشتري.

(9) وحدتين من مضخات Φ3 ∞ لتزويدها من قبل المشتري لتبريد الوحدات الكهربائية عالية التردد والوحدات الرئيسية.

(10) بركة تبريد مياه واحدة بحجم 35 متر مكعب لكل منها سيتم تركيبها من قبل المشتري لغرض تبريد الوحدات الرئيسية.

(11) الدائرة الكهربائية لوحدة الآلة. قبل التجميع، يجب أن تصل الدائرة إلى الخزانة الكهربائية لغرفة التردد العالي.الاتصال الكهربائي للغرفة عالية التردد إلى طاولة التحكم الكلية ومحطة الأزرار. (قرر الحجم والكمية عند التثبيت في الموقع، الشراء من السوق)

(12) غرفة عالية التردد لوحدة الآلات. تبني الأرض أو العلية وفقا لتخطيط العميل.

(13) مجموعة واحدة من ضاغط الهواء (يتم توفيرها من قبل المشتري)

(14) معدات الرفع والأدوات لتثبيت الآلة، ويزن الحد الأقصى لجزء واحد هو 10 أطنان.

2مقدمةالمرافق:

2.1 المكشوف

نوع الهيكل: القص

وضع المواد الخام مع هيكل ثقب مزدوج، مما يضمن تغذية الملفات الصلبة بشكل بديل ويجعل شريط الصلب يدخل في الكاميرا بحرية.

النطاق المعمول به: الصلب 100-245 ملم

عرض الشريط، سمك 1.5-4.0mm،

Φ1000-Φ1500mm ملفات الفولاذ O.D،

هوية لفائف الفولاذ Φ500-Φ650mm،

الحد الأقصى ≤2500kg وزن لفائف الفولاذ.

2.2 آلة القص واللحام، والتي تضمن القص المزدوج من الفولاذ بشكل نظيف ومن ثم اللحام معًا وتسوية خيط اللحام. يتم اعتماد القص التلقائي واللحام اليدوي.

2.3 التراكم:التراكم هو وحدة تخزين الشريط في إنتاج الأنابيب المطوية الطولية والقطع المنحوتة.يحتفظ بكمية معينة من الشريط و يترك الوقت للصائح ليقص و يربط الطرفين بالشرائط. إنتاج السائل غير المنقطع يضمن بذلك. انها واحدة من الآلات الرئيسية في خط مصنع الأنابيب الحديثة وخط قطع تشكيل.

2.4 وحدة التشكيل واللحام والتنسيق:

(1) جهاز تغذية وتسوية الشرائط الفولاذية:

a. النوع: يتم تسوية 5 أدوات من أجل تصفية قطاع الفولاذ قبل إدخاله إلى وحدة التشكيل.

ب. لفافات التوجيه: زوج واحد

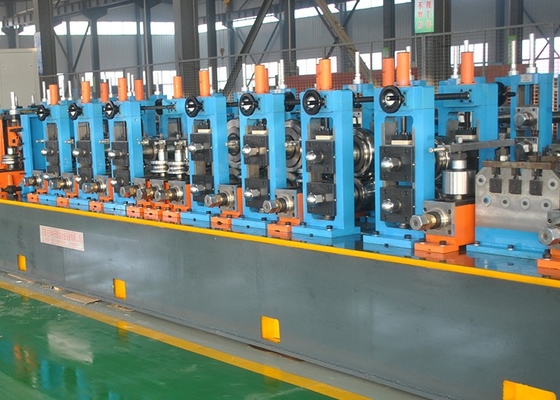

(2) جهاز التشكيل:

أساسا طحن الخام تشكيل شريط الصلب والتحكم في خياطة لحام.

a. إطار لفة أفقي:

كمية: 7

هيكل: 45# الفولاذ الصلب، غطاء مزدوج، تغيير الألواح في الجانب

قطر العمود الأفقي للوحة: Φ80mm، المواد: 40 Cr

ب. الإطار الرأسي للدراجات:

كمية: 7

النوع: الدوران السلبي

قطر عمودي لفول: Φ50mm، المواد: 45# الفولاذ

c. فرع علبة التروس

كمية: 7

الهيكل: المعدات المحورية المدارية، المعدات الأسطوانية

المواد: الغلاف: HT250، العدادات:20CrMnTi و 40Cr، العمود المدخل والمخرج: 40Cr

ناقل القيادة: 14 مجموعة من عجلة نقل جيب أوتو CA141 العالمية

(3) أجهزة التوجيه والطحن واللحام والكشط:

مجموعة واحدة من أدوات الدفع الموجهة للسيطرة على اتجاه طبقة الأنابيب لضمان دخول طبقة الأنابيب بشكل مسطح ومستقيم إلى أدوات التطويق.

ب. مجموعة واحدة من أجهزة التثبيت للدفع للخياطة للتحاميد لتحقيق الحامية الناجحة.

c. مجموعتان من إطار المكشّف للكشّف من البقع خارج خيط اللحام

(4) مجموعة واحدة من أنابيب التبريد

(5) جهاز القياس:

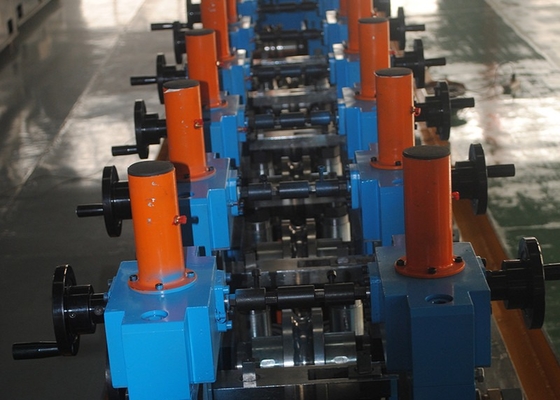

أساسا تشكيل أنبوب دقيق بعد الحامية والتحكم في دقة الحجم. كل 5 مجموعات من الوقوف الأفقي الوقوف الرأسي، وفرع علبة التروس، 10 مجموعات من العمود العالمي.(مثل الهيكل مثل جهاز التشكيل)

(6) هيكل آلة تصويب الخام:

a. الاستخدام: يستخدم بشكل رئيسي لتقويم الخام للأنابيب النهائية عبر الإنترنت.

ب. النوع: نوع الرأس التركي، أربعة أدوات ذات جانب واحد × مجموعتين.

ج. مجموعتين من الأسرة للتركيب.

2.5 منشار قطع:

(1) طريقة القطع: تتبع الكمبيوتر والقطع الآلي

(2) سمك القطع: δ1.5-4.0mm

(3) قطع O.D: Φ25-Φ80mm

(4) طول القطع: 4-13m

(5) أوقات القطع: 8-10 مرات/دقيقة

(6) تسامح القطع: ≤6mm

(7) محرك القطع: 22 كيلوواط، محرك التيار المتردد من الفئة الثانية

(8) محرك القيادة: سلسلة Z4 ، DC15KW ، مجموعة واحدة

2.6طاولة الأنابيب المنتهية: هيكل إطار لحام مجهز بنظام إشارة الحجم.

2.7كهربائية عالية التردد: 250 كيلوواط، مصدر طاقة قابل للتطبيق 380 فولت/220 فولت 50 هرتز

• ضمان الجودة والخدمة

خدمة ما قبل البيع:

·يمكننا تقديم صور للمعدات النهائية قبل الشحن لضمان صحة منتجاتنا.

·إذا لم تسمح الحكومة للبائع بمغادرة الصين والذهاب إلى بلد العميل لإصلاح المعدات، فسوف نقدم إرشادات عن بعد عبر الإنترنت لمهندس المشتري،وتبذل كل ما في وسعها لتوفير تخطيط واضح وكامل لمساعدة المشتري في تركيب المعدات وتشغيلها.

·إذا كانت الحكومة الصينية قادرة على السماح للبائع بمغادرة الصين والذهاب إلى بلد العميل لإصلاح المعدات، فسوف نرسل مهندسين إلى هناك كما هو موضح أدناه:

المعدات التي تصل إلى المشتري، وموظفي الخدمات التقنية في موقع الحادث إصلاح الأخطاء، الصيانة، تشغيل المعدات، التشغيل، التشغيل وتعليمات الصيانة،المسؤول عن التدريب التقني لموظفي تشغيل وصيانة المعدات للمشتري.

مدة التحرير هي شهر واحد،في غضون شهر واحد يجب على المشتري دفع راتب المهندس 150.00 يورو يومياً للشخص الواحد،يجب أن يقدم التذاكر للذهاب والعودة،يجب أيضاً أن يقدم التكلفة المحلية،مثل الطعام، غرف وتحويل.إذا كان بسبب السبب المشتري،التأخير في وقت تحديد الأخطاء،المشتري بحاجة إلى دفع للمهندس 150.00 يورو شخص واحد يوم واحد.

عدد مهندسي تشغيل المعدات: ثلاثة على الأقل.

خدمة ما بعد البيع:

تستخدم في المستخدمين الالتزام بالقواعد، في ظل معدات تشغيل عادية، منذ 12 شهرا من تاريخ وصول المعدات، مثل تأثير إيجابي على جودة لاستخدام،الأجزاء التالفة تؤدي إلى المعدات لا يمكن أن تعمل بشكل طبيعي، سوف يقدم المصنع إصلاح أو استبدال مجانا.الوقت التحسين هو شهر واحد،في غضون شهر واحد المشتري بحاجة إلى دفع راتب المهندس 150.00 يورو يوم واحد شخص واحد،إمداد التذاكر للذهاب والعودةكما تحتاج إلى توفير التكلفة المحلية،مثل الطعام والغرف والتحويل.إذا كان بسبب سبب من قبل المشتري،تأخير وقت التحكم في الأخطاء،يجب على المشتري أن يدفع للمهندس 150.00 يورو للشخص الواحد يوميا.

عدد مهندسي تشغيل المعدات: ثلاثة على الأقل.

• الوثيقة التقنية المقدمة

● دليل التعليمات (يتم توفيره قبل شهر من موعد التسليم)

● شهادة التفتيش (تقدم في وقت التسليم)

● طلب الشحن (يتم تقديمها في وقت التسليم)

● رسم التصميم (يتم تقديمها قبل شهر من موعد التسليم)

● رسم قاعدة الأرض (يتم تقديمها قبل شهر من موعد التسليم)

● مخطط مبدأ الكهرباء

● مجموع التجميع رسم كل وحدة من خط

● مخطط لجزء من الأجزاء الضعيفة
