مطحنة الأنابيب الملحومة عالية التردد 90 م / دقيقة 0.7-1.5 مم

تم تصميم خط إنتاج HG32 للأنابيب ذات الترددات العالية لحام لإنتاج أنابيب لحامية بقطر F16 ‰ 45mm و 0.7 ‰ 1.5 ملم في سمك الجدار وكذلك الأنابيب المربعة والمستقيمة والأنابيب المشوهة من الحجم المقابلاعتمادا على تصميم مرور لفة، يمكن لخط الإنتاج تصنيع أنابيب الصلب المطاطية مع معالجة جودة جيدة وتجميع دقة عالية.

وفقًا لمبادئ توجيهية التصميم لتحسين طبيعة التشغيل والبيئة وخصائص السلامة والإنتاج ، والحد من تكلفة الدوار لضمان كفاءة عالية ،خط إنتاج HG32 يتبنى نمط الحفرة ذات القطر المزدوج.

المعلمات والمواصفات الرئيسية:

1.المواد المواصفات:

تتوافق مع معيار YB189-64

المواد: الفولاذ المنخفض الكربون والفولاذ المنخفض السبائك للبناء

• الخصائص الميكانيكية: σ_ب≤520Mpa،σ_s≤365MPa
• عرض الشريط: 50 ∼ 140 ملم
• سمك الشريط:0.7 ∙ 1.5 ملم
• القطر الداخلي للملفات:φ480 φ520mm

القطر الخارجي للملفات:φ1000 φ1500mm

وزن الملف: ≤2T

2مواصفات الأنابيب المصفحة:

(1) قطر الأنابيب المستديرة:φ16 φ45mm

(2) سمك جدار الأنابيب:0.7 ∙ 1.5 ملم

(3) طول قطع ثابت: 49 متر

(4) دقة قطع الأنابيب: 0 ≈ 3 ملم

3سرعة تشكيل: 30 ≈ 90 م/دقيقة

4إمدادات الكهرباء والماء والهواء

1.مُكشّف

المكشّفهي بنية من التوسع المزدوج والقوالب المرتفعة. ويتكون من جزأين رئيسيين: الجسم الرئيسي والقاعدة الثابتة.تم تجهيز الجسم الرئيسي بنظام هوائي لتلبية احتياجات التوسع، وتقلص وفرامل من mandrels.

هناك اثنين من القضبان على الجسم الرئيسي. يتكون كل قضبان من أربعة روابط القضبان التي يمكن أن تتحرك شعاعيا في نفس الوقت.يتم تثبيت ربط أربعة قضبان في مجموعتين على عمودين على التوالييتم تشغيلها بواسطة أسطوانة الهواء، فهي تتوسع وتقلص شعاعياً، عندما يفتح أحد الأغشية، يقلص الأخر في الطرف الآخر لتحميل لفافة جديدة ويدعمها بالتوسع،والذي يتم تثبيته بعد ذلك بذراع درع على القضيب لمنع لفاف الملف أثناء التفريغ. عندما تنتهي عملية فك الملفوفة في العمل ، اسحب عمود دبوس التثبيت وإدارة العمود بـ 180 درجة يدويًا. ثم ادفع عمود الدبوس مرة أخرى إلى فتحة التثبيت.الآن الملف الجديد في وضعية العملالدورات تتكرر بهذه الطريقة

2.آلة القطع واللحام

آلة القطع واللحاميستخدم لقطع النهايات غير المنتظمة للشرائط ومن ثم ربط الشرائط عن طريق اللحام.

3.وحدة التخزين الدارجية الأفقية

تتضمن هذه الوحدة أساساً جهاز المواد الصحافة والحمل، وحدة تجميع التجميع، وحدة المواد الحمل، ووحدة التحكم الكهربائية.

(1) أداة الضغط والحمل المادية:تشمل أساسا الإطار، المحرك الكهربائي، وحدة الفرامل، وتحويل موجهة الدوران محور الطاقة من خفض السرعة، الضغط والحمل رول،نظام الهواء المضغوط للوحة المرشدة، وحدة السرعة التي تم فحصها؛ فإنه يمكن أن توفر الصلب شريط إلى جهاز التخزين والمرات المتوسطة أنها سوف تنقل معلومات سرعة حمل إلى نظام التحكم الكهربائي،عندما نطلب التوقف حمل المواد إلى هذه الوحدة، فإنه سوف تتوقف لتحريك إلى المحرك الكهربائي والضغط على حمولة المواد لتحريك من قبل الكسر، وأيضا يمكن ضبط السرعة لحمل المحرك الكهربائي ووحدة تحمل سرعة المواد.

(2) تجميع إطار الكمبيوتر: يشمل المحرك الكهربائي ، الإطار ، لفة الدائرة الداخلية ، لفة الدائرة الخارجية و لفة الضغط.يمكن استخدامه لتخزين مواد الصلب شريط من الوحدة الصحافة والحمل ويمكن استخراجها من مركز إرسال مادة لفة.

(3) جهاز مادة الإطلاق: تشمل الإطار، ولوحة توجيه الاتجاه، ولوحة توجيه خارج مكان مرتفع أو منخفض.يمكن أن تحمل قطعة الفولاذ إلى تشكيل النظام وإرسال معلومات السرعة تحمل المواد إلى جهاز التحكم الكهربائي.

(4) المعلمات التقنية:

أسلوب العمل: تغيير الدائرة

الميزة: تخزين المواد أكثر، لا ضربة لتجريد سطح الصلب.

سمك لفائف الفولاذ:0.7-1.5ملم

العرض:50-140mm

منطقة التخزين:3.0 متر مربع

سرعة المادة الحاملة: Vmax=240m/min

شكل الضغط: 6Mpa من الطاقة الهوائية

قوة المحرك الكهربائي للضغط والحمل:11KW

المحرك الكهربائي لإطار الكهرباء: 15 كيلوواط

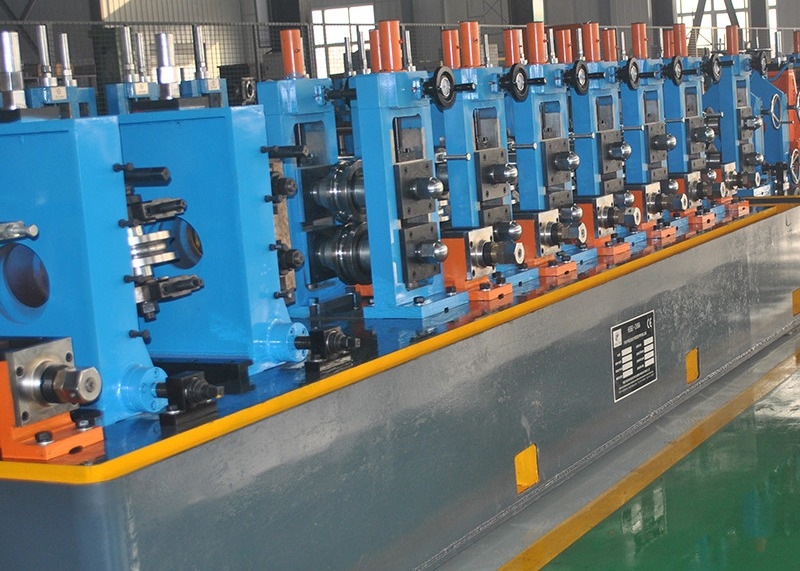

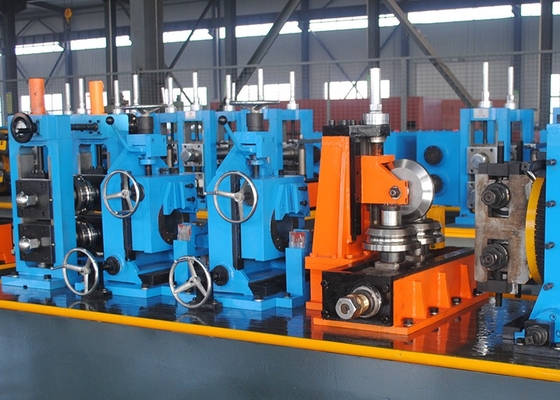

4.طاحونة التشكيل والحجم

صناعة الصناعة تتبنى مبدأ تشكيل نوع الدوار والحامد التحفيزي عالي التردد.يتم تغذية الشريط في آلة تشكيل من قبل جهاز التغذية في الطاحونة ودورة واصطدام الدوار تشكيل الشريط في الشكل المطلوببسبب الجلد والتأثير المرتبط به، يتم تركيز التيار عالي التردد على مفصل اللحام الذي يتم تسخينه بسرعة ويصل إلى درجة حرارة اللحام.يتم لحام خيط الأنابيب تحت ضغط أدوات الضغطيمكن الحصول على الأنابيب المطاطية النهائية مع الحجم المطلوب بعد التبريد والحجم والتصويب الأولي.

5.آلة قطع المنشار

يتم استخدام آلة قطع المنشار لقطع الأنابيب بدقة إلى الطول تلقائيًا في ظل شرط تسليم الأنابيب باستمرار من الطاحونة بسرعة عالية.

6.طاولة طلاء، مقعد وآلة تعبئة

الأنابيب المنتهية تمر على طول طاولة التدحرج ويتم نقلها تلقائيًا إلى المقعد. ثم تقوم آلة التعبئة البسيطة بتعبئة الأنابيب على شكل هيكساجون.

آلة التعبئة البسيطة تحتوي على حاوية ومعدات محاذاة تعمل بالهواء.

محرك مقعد التدحرج: 3 كيلوواط

7.الدوار:

المادة:Cr12
