تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | طاحونة أنابيب عالية التردد HG127 Hf طاحونة أنابيب عالية التردد | أنابيب مربعة: | 40×40-100×100 ملم |
|---|---|---|---|
| السماكة: | 1.5-4.5 ملم | الملفات المجلفنة وHRC: | ب ≥520 ميجا باسكال σs 365 ميجا باسكال |
| وزن قطاع الصلب: | ماكس 10 ت | يشمل: | آلة فك اللفة، آلة تسوية الرأس والقرص المستقيمة، القص واللحام، المجمع الحلزوني |
| الضمان: | سنة واحدة | المواد: | منخفض الكربون HRC |
| الكلمات الرئيسية: | مطحنة الأنابيب الملحومة عالية التردد | ||
| إبراز: | مطحنة الأنبوب الملحوم 127 مم HF,مطحنة الأنبوب الملحوم منخفض السبائك HF,مطحنة الأنابيب الملحومة عالية التردد 127 مم |
||
تم تصميم خط إنتاج أنابيب HG127 عالية التردد لحام لإنتاج أنابيب مستديرة لحامية بقطر F40 ′′ 127mm و 1.5 ′′ 4.5 ملم في سمك الجدار وكذلك 40×40--100×100 ملم أنابيب مربعة مع سمك من 1.5-4.5mm والأنابيب المشوهة من الحجم المقابلة. اعتماد تصميم مرور لفة، يمكن لخط الإنتاج تصنيع أنابيب الصلب المطاطية مع معالجة عالية الجودة وتجميع دقة عالية.
تتوافق مع معيار YB189-64
المواد: الفولاذ المنخفض الكربون والفولاذ المنخفض السبائك للبناء
الخصائص الميكانيكية: σb≤520Mpa،σs≤365MPa
عرض الشريط:160 ∼400 مم
سمك الشريط:1.5 4.5 ملم
径القطر الداخلي للملفات:φ508φ610mm
القطر الخارجي للملفات:φ1500φ2000mm
وزن الملف: ≤10.0T
حجم الأنابيب المربعة: 40 × 40 × 100 × 100 مم
سمك الأنابيب المربعة:1.5- 4.5ملم
| 1 | القوة | حجم الطاقة للخط | حوالي 900 كيلوواط |
| مصدر الطاقة | 380 فولت/60 هرتز/3 مراحل | ||
| 2 |
مياه التبريد |
التدفق | 20 طن/ساعة 30 طن/ساعة |
| حجم المجموعة | 30 متر3 | ||
| 3 |
الهواء المضغوط
|
التدفق | 5 م3/دقيقة |
| الضغط | 511 كجم/ سم2 |
عرض 6 أمتار، طول 100 متر، ارتفاع 5 أمتار على الأقل من سقف السكك الحديدية إلى الأرض.
تحميل الملف → فك الملف →القطع واللحام →المجمع المدار الأفقي →التشكيل ، لحام HF ، التبريد ، التبريد ، التحديد الحجم ، التسوية →شارة القطع → التعبئة → التخزين
المكعب هو من بنية مخروط واحد. وهو يحتوي على جزأين رئيسيين: الجسم الرئيسي والقاعدة الثابتة. الجسم الرئيسي مجهز بنظام هوائي لتلبية احتياجات التوسع،تعقيد وتخفيف المكابحالتوسع الهيدروليكي والقيادة الهوائية
| قطر الملف | Φ1600-2000mm |
| القطر الداخلي للملف | Φ508-610mm |
| عرض الشريط | 160-400ملم |
| عرض الشريط | 1.5-4.5ملم |
| وزن الشريط | ماكس 7.0T |
| نوع توسيع |
هيدروليكي توسيع، هيكل كتلة متحركة |
| توقف |
محرك هوائي، 2 قطعة كسر القرص |
| مادة القضيب | 40Cr، HB220-260 |
| المركز أعلى | 1100ملم |
تستخدم هذه الوحدة بشكل رئيسي لإدخال رأس الفولاذ الجديد إلى وحدة التسطيح
قوة المحرك المستقيم: AC1.5KW
ضغط المعالجة:7Mpa
وحدة التسوية مع 2 قرص لفة و 5 لفة للتسوية.
قطر اللفافة:Ф180mm
قطر لفة التسوية:Ф120mm
محرك القيود والمستويات:15kw
القطع والحامضيستخدم لقطع النهايات غير المنتظمة للشرائط ومن ثم ربط الشرائط عن طريق اللحام.
| عرض القطع | 160-400ملم |
| سمك اللحام | 1.5-4.5ملم |
| نوع القطع | القطع الهيدروليكي |
| طريقة الضغط | الهيدروليكية |
| طريقة لحام | حاوية CO2TIG |
| نوع اللحام | لحام تلقائي |
| مادة الشفرة | H13 |
| الضغط الهيدروليكي | 10MPA |
| ضغط الهواء | 0.5MPa |
| دورة العمل | ماكس.300 ثانية |
تتضمن هذه الوحدة أساساً جهاز المواد الصحافة والحمل، وحدة تجميع التجميع، وحدة المواد الحمل، ووحدة التحكم الكهربائية.
جهاز التغذية
ويتضمن الرئيسية الإطار، المحرك الكهربائي، وحدة الفرامل، وتحويل موجهة الدوران محور الطاقة من خفض السرعة، والضغط والحمل رول، نظام الهواء الضغط من رول دليل، وحدة السرعة المفتشة؛يمكن أن توفر قطعة الفولاذ إلى جهاز التخزين والمرات المتوسطة انها سوف تنقل معلومات سرعة تحمل لنظام التحكم الكهربائي، عندما نطلب وقف حمل المواد إلى هذه الوحدة، فإنه سوف تتوقف لفة إلى المحرك الكهربائي والضغط على& تحمل مادة لفة من قبل الكسر،ويمكن أيضا ضبط السرعة لحمل المحرك الكهربائي ووحدة تحمل سرعة المواد.
تجميع إطار التجميع: يتضمن المحرك الكهربائي ، الإطار ، حلقة الداخلية ، حلقة الداخلية والضغط.يمكن استخدامه لتخزين مواد الصلب شريط من الوحدة الصحافة والحمل ويمكن استخراجها من مركز إرسال مادة لفة.
جهاز إرسال المواد: تشمل الإطار، ودورات توجيه الاتجاه، ودورة توجيه من مكان مرتفع أو منخفض.يمكن أن تحمل قطعة الفولاذ إلى تشكيل النظام وإرسال معلومات السرعة تحمل المواد إلى جهاز التحكم الكهربائي.
المعلمات التقنية
نمط العمل: دائرة ثابتة
قطرها:5.0M
الميزة: تخزين المزيد من المواد،عدم الضرب على سطح الصلب
سمك لفائف الفولاذ:1.5-4.5 ملم
العرض:160-400mm
سرعة المواد الحاملة: Vmax=120m/min
قوة المحرك الكهربائي المباشر للصحافة والحمل: 30 كيلوواط
المحرك الكهربائي لإطار الكاميرا: 55 كيلوواط

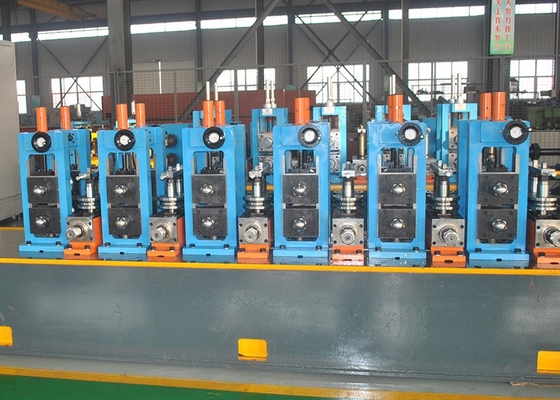

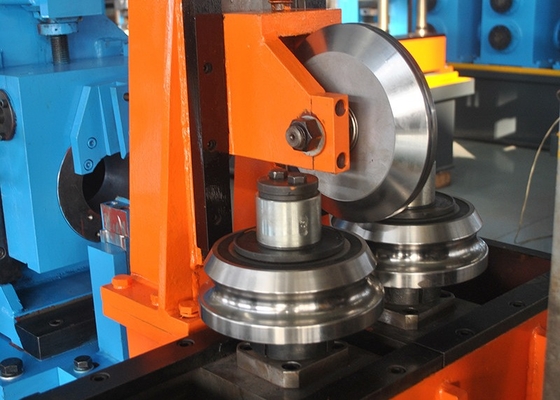

صناعة الصناعة تتبنى مبدأ تشكيل نوع الدوار والحامد التحفيزي عالي التردد.يتم تغذية الشريط في آلة تشكيل من قبل جهاز التغذية في الطاحونة ودورة واصطدام الدوار تشكيل الشريط في الشكل المطلوببسبب الجلد و التأثير المرتبط به ، يتم تركيز التيار عالي التردد على مفصل اللحام الذي يتم تسخينه بسرعة ويصل إلى درجة حرارة اللحام. يتم لحام طبقة الأنابيب تحت
سرعة التشكيل:75×45×80m/min؛100×100×60m/min
قطر الأنابيب المستديرة النهائية: 40 - 127 مم
سمك الأنابيب المستديرة:1.5-4.5ملم
حجم الأنابيب المربعة النهائية:40*40-100*100mm
سمك الأنابيب المربعة:1.5-4.5ملم
المحرك الرئيسي: DC 160KW + 160KW
تستخدم لقطع الأنابيب بدقة إلى طول تلقائيًا في ظل شرط تسليم الأنابيب باستمرار من الطاحونة بسرعة عالية.
قطر الأنابيب المستديرة:Φ40-130mm,سمك:1.2-5.0mm، Q235 أو أقل من الدرجة.
محرك القيادة22 كيلوواط(15 SERVO(ياكافا)
محرك التغذية:5.5 كيلوواط 4.4 خدمة(ياكافا)
محرك قطع الشفرة:22KW18.5 سيرفو(مصنوعة في الصين)
نوع التغذية:إمدادات متعددة الأقسام
السرعة القصوى 60m/min
أداة المشبك: المجموعة 3؛
قوة ضيقة:الهيدروليكية
سلسلة السحب:الصلب
شفرة:الصلب السريع أو السبائك,يوم550 ملم
نموذج خفض القطع:150
طول الرف:4.5 متر
الخرف:5600*1800*1400 ملم
بعد القطع، أنبوب النهاية تشغيل على طاولة النقل، ثم استخدام الوحدة التلقائية جعلها في مكتب كومة
