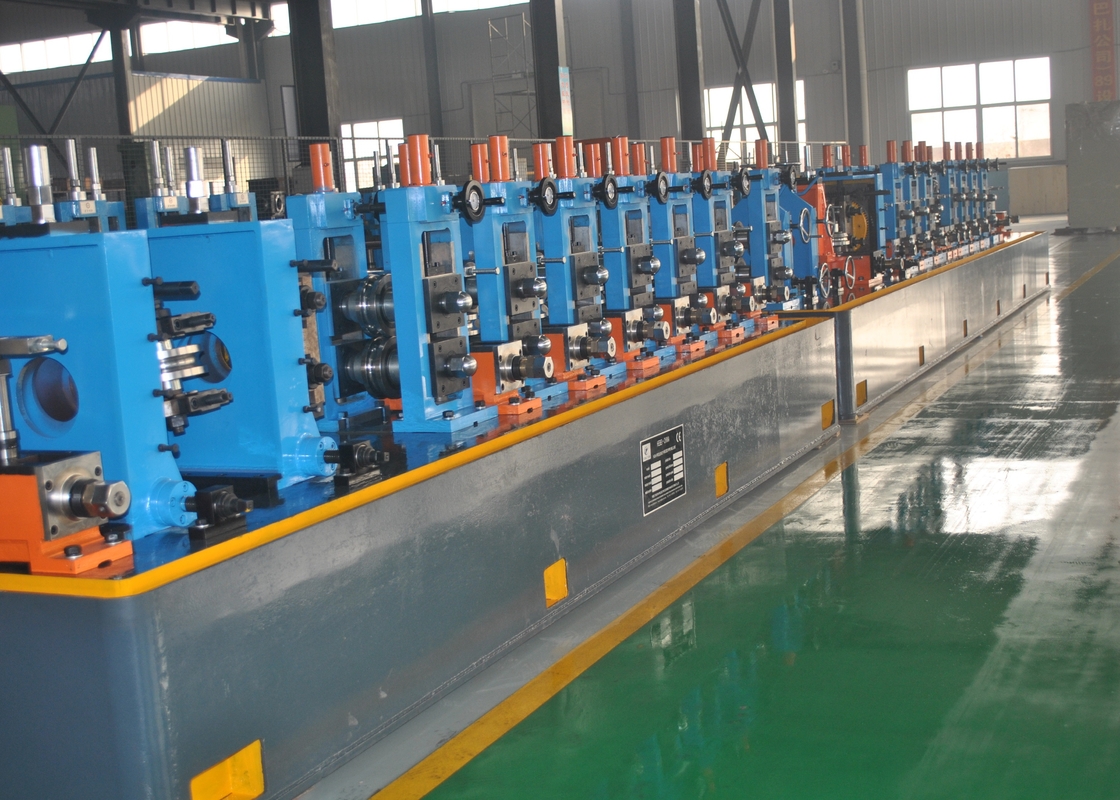

مطحنة الأنابيب الملحومة عالية التردد HG63x3.0mm آلة مطحنة الأنبوب الملحومة الكهربائية المستقيمة

أنا.ملخص

يتم استخدام خط إنتاج HG63x3 عالية التردد الأنبوب المطاطي المستقيم لتصنيع أنابيب الصلب المطاطي من Φ25mm-Φ63mm مع 1.5mm-3.0mm من سمك الجدار، يمكن أن تنتج أنابيب ملفوفة 20X20-50X50mm،سمك 1بعد أن استوعبنا تكنولوجيا صناعة الأنابيب المتقدمة من الخارج والمحليةخط إنتاجنا المبتكر المصمم وكل وحدة واحدة من خط الإنتاج ليست اقتصادية فحسب بل عملية أيضا.

الثاني.أساسية الشروط:

2.1أنابيب فولاذية المواصفات

2.2الشريط الصلب

2.2.1 عرض الصلب الشريط: 80mm-200mm سمك الصلب الشريط: 1.5mm-3.0mm

2.2.2 الصلب منخفض الكربون والصلب منخفض السبائك: δb≤500Mpa σs≤235MPa

2.2.3 ملف الشريط الصلب: القطر الداخلي: Φ550-610mm (المشتري يؤكد نهائيا)

2.2.4 القطر الخارجي: 1000mm-1800mm (المشتري يؤكد أخيراً)

2.2.5 وزن الشريط الصلب: 3.5 طن

2.3 القدرة الكهربائية المثبتة: حوالي 400 كيلوواط مصدر الطاقة: 380 فولت، 50 هرتز (وفقا للمحلية)

2.4 سرعة التشكيل: 90 متر/دقيقة

ملاحظة: أقصى قطر و أقصى سمك لا يتوافق مع أقصى سرعة

2.5 حجم الخط بأكمله: حوالي 60 × 6m

الثالث.التدفق الفني للإنتاج خط

التمرير إلى الأعلى → فتح الملف → قطع الرأس والذيل → الشريط الصلب لحام الرأس والذيل

→ التشكيل → لحام التحريض عالي التردد → إزالة الحفرة الخارجية → الحجم → القطع

→ التحقق والجمع → الوزن → العلامة → الوصول إلى المخزن

IV.تكوين المعدات والمعايير الرئيسية الوحدة:

• مزدوج هيدروليكي-شفرة مُكشّف

هذه المعدات لديها مصراع هيدروليكي مزدوج المخروط. مصراع مخروطات رأس uncoiler لفائف الصلب مع وظيفة أسطوانة مخروط متحرك.ثم الضغط على عجلة من فتح نهاية يتحرك إلى أسفل لتشديد لفائف الفولاذعندما يدور مخروط التفريغ ، يتأرجح قشّار فتح الطرف إلى الأعلى ويقترب من الملف. عندما يدور رأس الملف الصلب إلى القشّار ، فإنه سيقوم بفك رأس الملف وتسطحه.

القطر الداخلي للصلب الشريط:Φ 550-610mm

القطر الخارجي للصلب الشريط:Φ max=1800mm عرض الصلب الشريط: 80mm-200mm

سمك الفولاذ الشريط: 1.5mm-3.0mm

الوزن الأقصى للصلب الشريط: 3.5 طن

2.القص صانع لحام

الوظيفة:

يستخدم للقطع بالتوازي ذيل شريط الصلب، الذي دخل للتو في المكدس، ورأس الشريط الخروج من uncoiler، ثم لحامهم معا.

الهيكل:

القص الهيدروليكي واللحام اليدوي عرض الصلب الشريط: 80mm-200mm سمك الصلب الشريط: 1.5mm-3.0mm طريقة التركيز: اليدوي

يستخدم الكومبيوتر الحلزوني لاستقبال الشريط الفولاذي بشكل متقطع من التفريغ وفي نفس الوقت توفير الشريط الفولاذي لوحدة التشكيل بشكل مستمر.يمكن التحكم في قدرة الحجز عن طريق متوازية دوامةالفرق في محيط المتوازي الخارجي والداخلي مضروبة في عدد المتوازين هو قدرة الحجز.هناك دليل رول دعم الوقوف ومنطقة الالتواء أمام الكومبيوترسيتم تحويل شريط الفولاذ من الحالة الأفقية إلى الحالة الرأسية. يتكون الدعامة الداعمة للدراجة الموجهة من إطار حامل ومقعد ودوالين لسحب المركبة.يمكن أن تغير أدوات سحب المركبات الصلب من الحالة الأفقية إلى الحالة الرأسيةيتم تشغيل لفة سحب السيارة بواسطة آلة كهربائية ، والتي يتم التحكم بها من خلال لوحة تشغيل.

عرض الفولاذ: 80mm-200mm

سمك الفولاذ الشريط: 1.5mm-3.0mm

طول التخزين: 400-1000 ملم

سرعة الخروج القصوى: نفس سرعة الخط بأكمله.

أسلوب العمل: مدخل خارجي ومخرج داخلي

قطر:4.2م

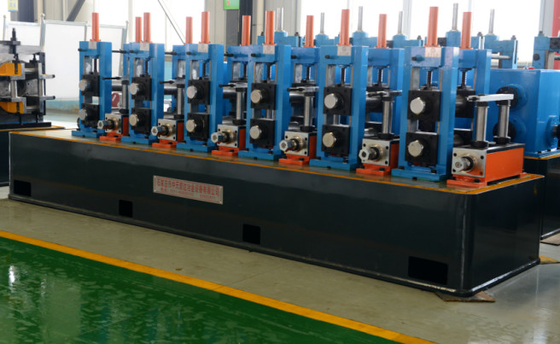

4.طاحونة التشكيل والحجم

التشكيل القسم:

أرضيات الأفقية: 7 أرضيات عمودية: 9

قسم اللحام:

موقف الدورية الموجهة ؛ موقف الدورية الضغطية ؛ موقف كشط لحام ؛ موقف الطحن ؛ تبريد الماء

قسم الحجم:

أرضيات الأفقية: 5 أرضيات عمودية: 5

الأتراك الرأس:2 مجموعات (4 أنواع من الأدوات)

المحرك المباشر الرئيسي:قسم التشكيل: 75 كيلوواط 1 مجموعة

قسم الحجم: 75 كيلوواط 1 مجموعة

الرئيسي خفض:2 مجموعات

الهيكل الرئيسي للمعدات وأدائها

مجموعة التغذية

أساسا إلى الحد العلوي والسفلي من الصلب الشريط، سهلة للشريط خارج الحلقة بسلاسة في آلة تشكيل، ومنع الشريط يرتفع ويطير.

يتكون من زوج من الألواح والعصا اليسرى واليمنى ، ومواد اللفافة هي Gr15 ، عملية التخفيف عالية التردد. صلابة التخفيف HRC58-62 ،العصا اليسرى واليمنى هي هيكل لحام الصفائح الفولاذية

خمسة أدوات آلة تسوية السلبية

بشكل رئيسي لتسوية من شريط الصلب ، للشريط في الجهاز بسلاسة ، ومنع الشريط من التأرجح صعودا وهبوطا

باستخدام هيكل من النوع العلوي 2 السفلي 3 خمسة عجلات ، يمكن للعجلتين المذكورتين أعلاه ضبطها بمفردها ، على التوالي للتحكم في الفراغ من العجلة العلوية والسفلية ، وضمان تأثير التسوية ،مادة للوحة التسوية Gr15، التخفيف عالي التردد ، صلابة التخفيف HRC58-62

الوقوف الأفقي

الإطار الأفقي هو المكونات الرئيسية لمصنع التشكيل والحجم،من خلال الشريط في شريط الأنابيب ويتم ضمان دقة الحجم من أنبوب الصلب.الدرج الأفقي مع هيكل البورتري، تغيير لفة جانبية

قطر العمود الأفقي هو F65mm؛ المواد هي 40Cr؛ التخفيف عالية التردد.

الوقوف الرأسي رول هو المكونات الرئيسية من طاحونة تشكيل وتحديد الحجم، والمساعدة الرئيسية تشوه الدوار الأفقي، ومنع انتعاش الشريط، وامتصاص جزء من حافة الانتظار تمتد

الوقوف الرأسي الدوال يعتمد عملية ضبط المسمار واحد، على تغيير اللفة

قطر العمود هو 40 ملم، المواد هي 40Cr، عالية التردد التخفيف.

معالجة التكييف بعد التحويل الخام ، ثم لإنهاء التحويل ، بعد الانتهاء من التحويل التخفيف عالية التردد ، صلابة التخفيف HRC45-55 ، طحن بعد التخفيف عالية التردد ،الخامة السطحية أقل من 0.8، الدرجة المحورية أقل من 0.02، وتدفق الوجه أقل من 0.02

صانع الدليل للخياطة

الصفحة الدليل لحام هو التحكم بشكل رئيسي في حجم زاوية فتح واتجاه لحام، لحام بدقة في عجلة الطحن، لضمان جودة الحام،يمكن أن يكون إطار الدوار دليل زائد أو ناقص 20 درجة على طول دوران محور الأنابيب، وضبط أعلى وأسفل، وحول.

الوقوف على اللوحة

صلبة الدوال الوقوف هو أساسا لارتفاع التردد التدفئة أنبوب بيلت طحن في أنبوب لحام، هو جزء رئيسي من ضمان جودة لحام،هيكل إطار الدوار للطحن هو نفسه مع الدوران الرأسي

ضغط رول عمود قطر. هو Ф45mm؛ المواد هي 40Cr؛ عالية التردد إخماد.

معالجة التكييف بعد التدريب الخام، ثم إكمال التدريب، بعد إكمال التدريب معالجة التطفئة عالية التردد، طحن بعد التطفئة عالية التردد

إزالة الجهاز

يستخدم لقطع غرز الحركات وإزالة الحفرة الخارجية. وهو يتكون من قطعتين لاستخدامها بالتناوب. إذا تضررت واحدة ، فإن الأخرى ستأخذ المكان للفضل.يمكن تعديل المكشوفات ولديها وظيفة رفع سريع بواسطة الكاميراهناك عجلات دعامة تحت سقف السكين، من أجل تحمل الزيادة من الخرق.

تبريد المياه

يستخدم لتبريد منطقة اللحام لضمان أن يتم تصويب أنبوب الصلب بدقة. وهو يتبنى نوع الهيكل الذي يجمع بين الرش والحمام بالماء في واحد.

أداة تصويب خشنة

اسم آخر هو رأس الأتراك ويقال في الجزء الأخير من طاحونة الحجم، يتم استخدامه لتقويم شريط الأنابيب بشكل خشن.وهي تتكون من مجموعتين من أربعة عجلات المباشرة والرأس يمكن أن تدور وتعديل لليمين واليسارإنه يستخدم طريقة ثلاثية النقطة للأنابيب الفولاذية المستقيمة
