طاحونة أنابيب عالية التردد Hg 203x8 طاحونة الأنابيب

صتقديم نظرة عامة



إن خط إنتاج الأنابيب الملحومة ذات التردد العالي HG 165.2x9(7") عالي الدقة يهدف بشكل أساسي إلى إنتاج الأنابيب الهيكلية. ينتجالأنابيب المستديرة من76-203ممبسمك 1.5-8.0 ملم،حجم الأنبوب المربع60x60-160س160مم,,سمك من 1.5-8.0 ملم. خط الإنتاج هذا لكل وحدة من المعدات، والاستخدام الكامل للمعدات المماثلة المحلية والأجنبية، والتصميم المبتكر، والتحكم الكامل بالكمبيوتر أو التحكم بالكمبيوتر، والتكنولوجيا المتقدمة، والتشغيل والصيانة المريحة، ووصل إلى المستوى الدولي في أوائل التسعينات، للريادة المحلية مستوى.

• المواد الخام،فالمنتج النهائي,صعملية، وشملف تعريف تكوين السير



1.شروط المواد الخام

(1) شريط فولاذي مدلفن على الساخن أو على البارد

(2) المواد: SRT355، SGT355 (STK490، SGH490، بوسماك)

(3) سمك الشريط: 1.5-8.0 ملم

(4) عرض الشريط الفولاذي: 240-640 مم

(5) القطر الداخلي للملف الفولاذي: Φ508mm

(6) القطر الخارجي للملف الفولاذي: Φ1200-Φ2000mm(يؤكد المشتري أخيرًا)

(7) أقصى وزن للملف: 10 طن

(8) سرعة المطحنة: ماكس 60 م/دقيقة

(9) حالة حافة الشريط: المشقق

(10) اتجاه الخط: اليمين → اليسار(يؤكد المشتري أخيرًا)

2. صنطاق حجم ipe

(1) التطوير التنظيمي:

1) الأنابيب المستديرة: φ76-φ203mm،

2) أنبوب مربع: 60x60-160X160mm،

(2) سمك المنتج: 1.5-8.0 مم

(3) الطول: 4-7 م

(4) السرعة: الحد الأقصى 60 م / دقيقة

ياد (مم)	ر(مم)								رcom.emark
	1.5	2.5	3.5	4.5	5.5	6.5	7.5	8.0
60x60	60	58	57	47	37	-	-	-
100x50	60	58	57	47	37	-	-	-
100x100	60	58	55	45	35	30	-	-
125x125	-	57	53	43	33	26	22	-
150x100	-	57	53	43	33	26	22	-
160x160	-	-	50	40	30	25	20	15
200x100	-	-	50	40	30	25	20	15



• صعملية المنتج

Uncoiler ← رأس مستقيم ← قص ولحام ← تراكم ← تشكيل ← لحام HF ← قاطع خرز ← تبريد ← تحجيم ← رأس ديك رومي ← منشار ← طاولة نفاد ← آلة تقويم (اختيارية) ← آلة تسوية النهاية ← تعبئة ← مخزن



• مقدمة المعدات الرئيسية

1. لسيارة شحن



قطر الملف الخارجي	Φ1200-2000mm (أكد المشتري أخيرًا)
عرض الشريط	240-640 ملم
وزن الشريط	ماكس 10 طن
سرعة	5 م/دقيقة

(1) يتم استخدام عربة التحميل لتصنيع الملف الفولاذي من موضع التحميل إلى آلة فك اللفة. في نفس الوقت ارفع أسطوانة الزيت، بحيث يتم ضبط الثقب الداخلي للملف الفولاذي بدقة على شياق آلة فك اللفافة، وشد شد آلة فك اللفة، ودفعها مرة أخرى إلى الموضع الأصلي.

(2) تحميل نوع رفع السيارة: هيدروليكي

(3) نموذج أسطوانة الزيت: Y-HG1-E200/120x860LF3-L1o

(4) تحميل نوع عمل السيارة:

· 3 كيلو وات مع محرك مخفض 3 كيلو وات

· ضغط العمل: 10 ميجا باسكال





2.شياق هيدروليكي واحدUncoiler



(1) الهيكل: وحدة فك اللف الهيدروليكية ذات الشياق الواحد

(2) المواصفات

قطر الملف الخارجي	Φ1200-2000mm
القطر الداخلي للملف	Φ508mm
عرض الشريط	240-640 ملم
سمك الشريط	1.5-8.0 ملم
وزن الشريط	ماكس 10.0 طن
قم بتوسيع النوع	توسيع الهيدروليكية
محرك القيادة	4 كيلو واط، 380 فولت
سرعة دوران المغزل	نمين = 1 ص / دقيقة
يتطلب العميل الخاص: - نوع تغذية مركز سكيلب - دوران الأسطوانة: محرك التيار المتردد والقابض - انكماش/تمديد الأسطوانة: النوع الهيدروليكي - الفرامل: نوع التوتر القابل للتعديل (فرامل قرصية من نوع تبريد الماء) - السكلب: استشعار السكلب المتبقي والتحكم التلقائي في سرعة التغذية - السكلب: عند خروج السكلب، قم بتصميمه لتجنب انحشار السكلب في البرميل.



3. سآلة الرأس المستقيمة

• يتم استخدام المعدات لشريط الفولاذ الرصاصي في جهاز التسوية بسلاسة.

هناك ذراع الضغط، وتكوين رأس المجرفة. نوع العملاقة، صعودا وهبوطا فك

• أخرى تتطلب:

- نوع السيارة اللولبية: محرك التيار المتردد، السفر بالسكك الحديدية، تروس الرف والترس، Hyd' cyl. أعلى/أسفل

- اضغط باستمرار على اللفة ولفة الضغط: التدوير بواسطة محرك Hyd، وHyd' cyl. أعلى/أسفل

- مقشرة اللفائف: للأمام، للخلف، لأعلى/لأسفل بواسطة Hyd' cyl.

- سكينة أمامية لتقشير اللفائف: نوع قابل للتبديل

- رولات طلاء اليوريثان

4. صآلة تسوية بوصة



(1) يتم استخدام هذه الآلة لتسوية رأس الشريط الفولاذي ونهايته، مما يسهل عملية القص واللحام.

(2) محرك التسوية: 15KW

(3) قرصة قطر اللفة

: Φ210x900mm، مادة اللفة: 40Cr،

(4) قطر لفة التسوية

: Φ160x900mm، مادة اللفة: 40Cr،

(5) عرض التسوية: 240-640 مم

(6) سمك القرص/التسوية: 1.5-8.0 مم

(7) سرعة القرص/التسوية: 0-11 م/دقيقة

(8) أخرى تتطلب:

- قرصة لفة

: قم بتثبيت لفة دليل جانب الإدخال

: أعلى/أسفل بواسطة Hyd' cyl.

: عندما يتجاوز السكلب أداة التسوية، يرتفع السكلب تلقائيًا.

: محرك التيار المتردد ومحرك المخفض

- مستوي

: 6 رول نوع

: أعلى/أسفل بواسطة Hyd' cyl.

: استخدم محرك التيار المتردد لضبط ضغط اللفة العلوية بشكل دقيق

: استخدم ترس الحامل والجناح للمحاذاة إلى اليسار/اليمين

: محرك تيار متردد ومحرك مخفض (محرك قرصي من نوع جسم واحد

: قم بتثبيت جهاز قياس الفجوة للفة العلوية/السفلية

(التحقق من ذلك رقميًا أثناء الإعداد)

: قم بتثبيت الطاولة بين خروج جهاز التسوية ودخول ماكينة لحام القص. : لفة الخمول





5. سسماع واللحام



(1) يستخدم لقص ولحام رأس الشريط الفولاذي ونهاياته، لضمان استمرار منتج مطحنة الأنبوب.

(2) سمك الشريط الفولاذي: 1.5-8.0 مم

(3) عرض الشريط الفولاذي: 240-640 مم

(4) قوة قطاع الصلب:

نقطة الخضوع δ345Mpa δb قوة الشد ≥610Mpa

(5) نوع القطع: هيدروليكي

(6) نوع الضغط: هيدروليكي

(7) نوع اللحام: اللحام عن طريق الحركة الآلية

(8) العلامة التجارية: شنغهاي لحام Co2

(9) ضغط العمل الهيدروليكي: 10Mpa

(10) مادة الشفرة: H13

(11) أخرى تتطلب:

- القص

: نوع القطع لأعلى (بواسطة Hyd' cyl.)

: صمم الجزء السفلي لتجميع الخردة بسهولة.

: تصميم الهيكل لتبديل السكين بسهولة

- لفة دليل جانبية

: قم بتثبيت جانب الدخول والخروج لمحاذاة مركز skelp.

: للأمام والخلف بواسطة Hyd' cyl. وضبط العرض يدويا.

- المشبك

: قم بتثبيت جانب الدخول والخروج لإصلاح السكلب.

: لأعلى/لأسفل وللأمام/للخلف بواسطة Hyd' cyl. (إصلاح Skelp ومحاذاة أمامية/نهاية)

: أثناء التثبيت بعد القطع، يمكن تعديل المركز والموضع.

- لحام

: التشغيل التلقائي للقطع ومحاذاة الحواف وحركة الشعلة بشكل تسلسلي.

: الحركة التلقائية للشعلة للأمام/للخلف → الكرة اللولبية + الدليل الخطي الخطي + محرك التيار المتردد

: اتجاه اللحام من جانب المشغل إلى جانب القيادة.

: جهاز تغذية الأسلاك مخصص للسلك Φ1.2 و Φ1.6.













6.حتراكم أفقي



(1) هذه الآلة موجودة بين ماكينة لحام القص والمضيف (مطحنة تحجيم التشكيل)، تستخدم بعد استخدام لفة من شريط الفولاذ، قبل شريط اللفة التالي منذ إعداده من وقت الفك والقص واللحام لضمان أن المضيف ( تشكيل مطحنة التحجيم) الإنتاج المستمر وتخزين ما يكفي من قطاع الصلب.

(2) ماركة المحرك: WANGPAI

(3) هذه الوحدة هي الرئيسية وتشملفيجهاز الضغط وحمل المواد,تجميع المجمع,حمل الوحدة المادية,وحدة التحكم الكهربائية.



1) صجهاز ضغط وحمل المواد

جهاز الضغط وحمل المواد: يتضمن بشكل رئيسي الإطار، والمحرك الكهربائي، ووحدة الفرامل، ومحور طاقة نقل الاتجاه الدائري لسرعة تقليل السرعة، وأسطوانة الضغط والحمل، ونظام ضغط الهواء لأسطوانة التوجيه، ووحدة السرعة التي تم فحصها؛ يمكنه إمداد الشريط الفولاذي إلى المجمع وفي المتوسط ​​​​سيقوم بنقل معلومات سرعة الحمل إلى نظام التحكم الكهربائي، عندما نطالب بإيقاف حمل المواد إلى هذه الوحدة، فإنه سيتوقف عن التدحرج إلى المحرك الكهربائي ويضغط ويحمل لفة المواد بواسطة كسر، ويمكن أيضا ضبط السرعة لحمل المحرك الكهربائي والوحدة تحمل سرعة المواد.

2)تجميع إطار المجمع

: تجميع إطار المجمع: يشمل المحرك الكهربائي، والإطار، ولفة الدائرة الداخلية، ولفة الدائرة الخارجية، ولفة الضغط. يمكن استخدامه لتخزين المواد الفولاذية الشريطية من وحدة الضغط والحمل ويمكن سحبها من لفة مواد الإرسال المركزية.



3)جهاز إرسال المواد

جهاز إرسال المواد: يشمل الإطار، ولفات توجيه التوجيه، ولفة التوجيه للمكان المرتفع أو السفلي. يمكنها حمل شريط الفولاذ لتشكيل النظام وإرسال معلومات سرعة المواد المنفذة إلى جهاز التحكم الكهربائي.

(4) سالمواصفات:

1) القطر: 10000 مم

2) سمك لفائف الصلب: 1.5-8.0 مم؛ العرض: 240-640 ملم

3) سرعة نقل المواد: Vmax = 100-180m/min

4) تغذية قوة المحرك: DC 90kw Z4-200-31 (الصانع: WANGPAI)

5) قوة محرك جسم المجمع: AC 15KWX16

6) طول التخزين: 500-1000 م

7) يتطلب الآخر:

- نظام التغذية: محركات مزدوجة من النوع (C Vector)

- أسطوانة خارجية ذات لفة سفلية للقيادة الفردية (محرك تيار متردد، أكثر من 15EA)

- تصميم اللفة الداخلية بما في ذلك لفة الدعم والمحمل بقوة كافية.

- عند التغذية والخروج، يجب التصميم لتجنب تشويه السكلب والحمل الزائد.

(ضع في اعتبارك زاوية وهيكل الوحدة اللولبية واللولبية)

- عند تغذية السقالب، يتم الانتهاء من كامل طول تغذية السقالب مرة واحدة.

- سرعة خط مطحنة الأنبوب ماكس. 60 م/دقيقة، يجب أن تكون سرعة التغذية أعلى 3 مرات من سرعة خط مطحنة الأنبوب.

- أثناء خروج السكلب، يمكن أن تعمل لفة قرص الإدخال للخلف/للأمام للقيام بتوصيل/قطع السكلب بشكل متكرر.

- تصميم المركم لتجنب تلف الهيكل العظمي عن طريق التلامس والكشط أثناء التشغيل.

- تصميم الهيكل واختيار المادة المناسبة لتجنب كشط وتلف السكلب.

- صمم برغي ضبط العرض لتجنب الالتصاق والصيانة المريحة.

- نظام تشحيم تلقائي لجزء المحمل الرئيسي.

- تثبيت غطاء الأمان لسلة الدوران في الخارج على الجانب المحيطي.

- طريقة التحكم في النظام

: عندما ينتهي Skelp ، يتصل نظام الإيقاف التلقائي بقسم الإدخال.

: عندما يكون المتراكم فارغًا ، يبدأ التغذية على الفور بسرعة أعلى ثلاث مرات من سرعة الأنابيب.

: عندما يكون لدى المتراكم اللفات المحددة ، تتغير سرعة التغذية إلى نفس سرعة سرعة الأنابيب تلقائيًا. (لا يوجد مشغل داخل المتراكم)

: عندما يتم إيقاف تشغيل الزر النهائي لحام القص ، توقف الطوارئ عندما لا يكون هناك مزيد من التسلل داخل المجمع لتغذيته على مطحنة الأنبوب.

: عندما يتوقف الخط ، يتغذى Skelp إلى المجمع تلقائيًا.

: عندما يتغذى Skelp ، يجب أن يكون هناك توتر فضفاض. ويجب أن تكون سرعة التغذية/الخروج دقيقة.









• ومطحنة Orming and Size

1)المعلومات الأساسية:

①جالنوع التقليدي

- ث الانحناء

②صDrive Group Drive يكتب

- العتاد الحلزوني (المكربن)

- الصف: Jis 2Grade

- حمام الزيت ومضخة تروكويد

- اتصال اقتران التروس

- ختم الزيت: نوك

- Windows للتحقق من الداخل

③ش-نظام تغيير سريع(مهاوي احتياطية لتغيير لفة و B/R Box 1Set)

- قم بتوصيل/فصل عن الجانب العلوي/السفلي في وقت واحد بواسطة Hyd 'Cyl.

- تصميمه دون تغيير المستوى على الاتصال/فصل لتجنب المشاكل.



④هنريقدليل IDE& & صلفة بوصة

- لفة أعلى/أسفل 1Set: النوع الثابت

- لفة جانبية 1Set: نوع ضبط العرض اليدوي

- قرصة لفة 1Set: بواسطة Hyd 'Cyl. حركة الحركة وحركي التيار المتردد

- لفة جانبية 2Set: نوع ضبط العرض اليدوي

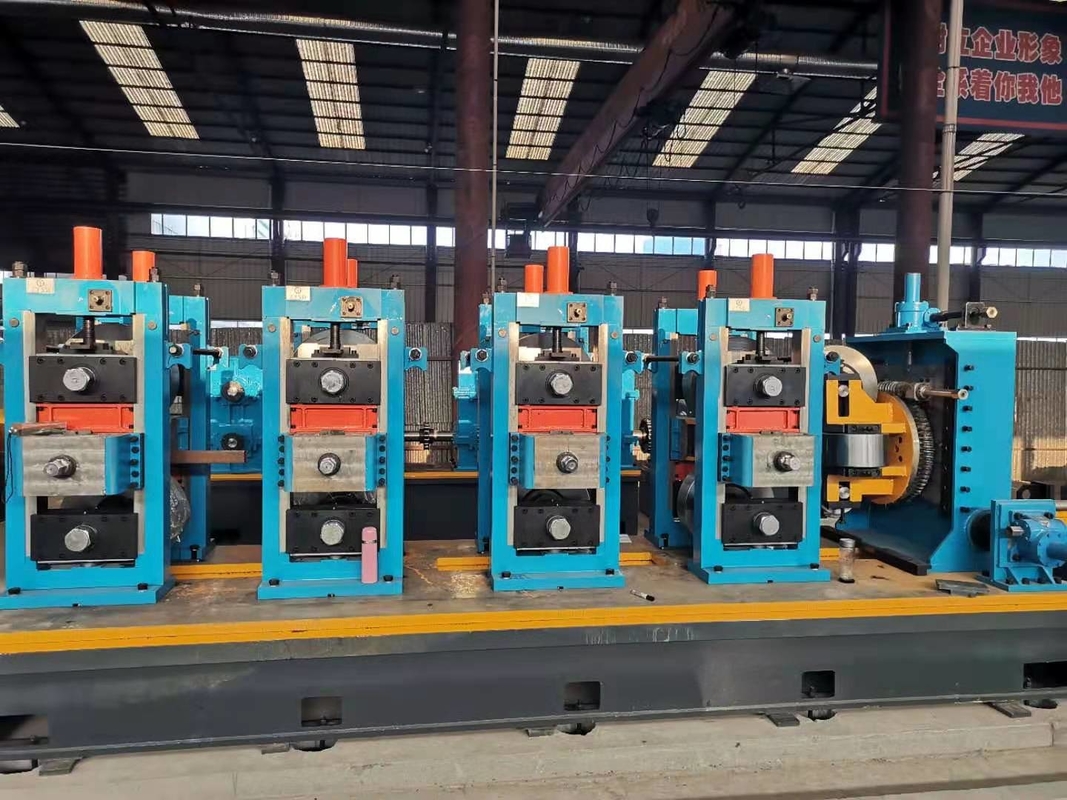

2)تشكيل خشن(الانهيار ، الكتلة):

- الحامل الرئيسي: 4Set / Side Stand: 4Set

- قيادة المحرك الطاقة: 160 كيلو واط

- الموقف الرئيسي B/R Box Top Top Top

- استخدم البطانة في مربع B/R السفلي لضبط خط النجاح

- المقبض اليدوي اضبط صندوق B/R العلوي وضبط الارتفاع بواسطة محرك AC

(جانب المشغل/جانب القيادة معا أو تعديل فردي)

: مقبض يدوي ، برغي ، ترس دودة

- عرض/مركزية التعديل للمنصة الجانبية عن طريق المقبض (نوع دعم TOP العمود)

- صمم الجزء العلوي والربع العلوي B/R يربط الجزء مع سهولة التجميع/التفكيك



3)تكوين تكرير (زعانف)

-الحامل الرئيسي: 3set / الجانبي الحامل: 3Set

- قيادة المحرك الطاقة: 160 كيلو واط

- الآخرون متماثلون مع موقف الانهيار.

- النظر في موضع الإصلاح الداخلي للخرز ومساحة

(استبعاد مزيل الخرز الداخلي)

4) الأسرة السفلية

رهو الأسرة السفلية هي مجموعتان لتشكيل المدرجات ومجموعتين للأجزاء الدافعة.

- بعد لحام الأسرة بأكملها ، قم بالمعالجة الحرارية الكاملة للتلدين وتصليحها.

- تصميم أسرة تشكيل الأربعة مع النظر في تدفقات النفط القابلة للذوبان وصرفها.

: عرض طريقة الصرف أكثر من 150 مم مع منحدر.

⑧ تصميم رؤوس المواقف إزالة مع سهلة.

- قطع الغيار: مهاوي الحامل الرأسية 2 مجموعات (المسمار الأيسر/الأيمن كل 1 مجموعة)

(مهاوي احتياطية: تحطيم 1Set ، Fin Pass 1Set)

- مهاوي الوقوف الجانبية الاحتياطية: 2EA





5)اللحامجزء

①قeam دليل الدليل

- صمم حركة أعلى/لأسفل وخلف/خلفي لللفائف العلوية والسفلية بواسطة اليدوي (الخمول)

②مربعueze لفة يقف: نوع 4-roll

- لفة جانبية

: ضبط من خلال مربع التروس

: تصميم جهاز أمان المسمار لتعديل العرض الأيسر/اليمين.

تصميم تبادل الحمل مع سهلة.

: استخدم محرك AC لضبط ضبط العرض الأيسر/الأيمن.

سيتم ضبط غرامة بواسطة يدوي.

: قم بزيادة الصلابة لتجنب فتح اليسار/اليمين وكسر.

- توب رول

: استخدم محرك التيار المتردد والمقبس اللولبي لأعلى/لأسفل الإطار بأكمله.

: استخدم المقبض اللولبي لإجراء الضبط الدقيق لأعلى/لأسفل ولليسار/لليمين.



③ياقطع حبة خارج

- رأسان من النوع (لأعلى/لأسفل بواسطة أسطوانة Hyd' + ضبط دقيق بواسطة المقبض)



- استخدم لفة الدليل للخرزة الخارجية

④ساللفاف حماقة للحبة الخارجية

- حد عزم الدوران ونوع الوصلة

- الانكماش/التمدد بواسطة أسطوانة الهواء



⑤حديد التماسسcom.tand

- عاطل

- قم بتضمين نظام القيادة لضبط ارتفاع حامل البكرة العلوي/السفلي

- الآخرون هم نفس الموقف مع الانهيار.



• تبريد

①خزان التبريد

- الطول يزيد عن 5 أمتار ويستخدم نوع فوهة الحمام والدش.

- لا تعيق مواقع اللفات العلوية والسفلية حركة المنتج.

- يحتوي الإطار الخارجي/الداخلي على هيكل اللحام ولا يوجد تسرب للزيت القابل للذوبان.

- تصميم اللفة العلوية والسفلية وتبادل الفوهة بسهولة.

- نظام التبريد بالزيت القابل للذوبان : نوع EVAPCON



7)آلة التحجيم

①صكل شيء خارج الموقف

- الحامل الرئيسي 2 مجموعة، الحامل الجانبي 3 مجموعة

- قوة محرك القيادة : 160 كيلو وات

- الآخرون هم نفس الموقف مع الانهيار.

②سموقف اليزينغ

-الحامل الرئيسي 3 مجموعة

- قوة محرك القيادة :

- نوع 4 رول

- الآخرون هم نفس الشيء مع حامل Break down.



③تموقف رئيس urks

- 4 نوع رول ومجموعتين من الحامل

- الصفائح الدوارة من النوع القابل للتبديل. (ألواح الرول الاحتياطية مجموعتان)

- تتحرك صفائح الرول لأعلى / لأسفل ولليسار / لليمين والدوران وتتحرك اللفات الأربع بالانكماش / التمدد بشكل فردي.

: جميع الحركات من خلال المقبض اليدوي.



④ملفة قياس

- يقع حامل لفة القياس بين حامل التحجيم وحامل رأس الترك.

- قم بتثبيته لتجنب تداخل وتلف R/C.

- يتم لف القياس لأعلى/لأسفل للاتصال بالأنبوب عن طريق أسطوانة الهواء بإحكام. (يدوي)

- استخدام الكربيدات الأسمنتية

- نوع التشفير دقيق ومقاوم للماء.

⑤تهوبسرير أوتومعبارة عن مجموعة واحدة من حامل التحجيم ومجموعتين من أجزاء القيادة.

- بعد لحام الطبقات بأكملها، قم بإجراء المعالجة الحرارية للتليين بالكامل وتصنيع الوجه العلوي لها.

- تصميم قاعدة القياس مع الأخذ في الاعتبار تدفقات وتصريف الزيت القابل للذوبان.

: عرض مجرى الصرف يزيد عن 150 ملم مع ميله.

• منشار طحن

1.1 مادة الأنبوب: SRT355، SGT355 (STK490، SGH490، POSMAC)

1.2 الجولة: 76-203 ملم، السُمك: 1.5-8.0 ملم

مربع: 75 × 75-150 × 150 مم، السُمك: 1.5-8.0 مم

(يحتاج الجانب الواحد إلى أكثر من 50 مللي متر)

1.3 أقصى سرعة للخط: 60 م/دقيقة (طول القطع 7 م، OD للأنبوب F70mm، وسمك الجدار 3.0 مم.)



1.4 اتجاه الإنتاج لخط الأنابيب: اليمين → اليسار (التأكيد أخيرًا)

1.5 ارتفاع الخط:

الارتفاع من الأرض إلى أسفل الأنبوب: مم

الارتفاع من سطح جزء التحجيم الذي سيتم تركيب جهاز قياس السرعة فيه إلى أسفل الأنبوب:

حجم المكان الذي سيتم تركيب أسطوانة قياس السرعة فيه:

1.6 طول قطع الأنبوب: 4000～15000 مم



1.7 دقة القطع: ±2 مم (متطلبات عدم استقرار سرعة الخط لمطحنة الدرفلة ≥2%)



1.8 كمية النتوءات: الحد الأقصى: 0.2 مم



2.1 اعتماد المحركات المؤازرة.

محرك القيادة: 37 كيلو وات

محرك القطع: 15 كيلو واط*2

محرك التغذية: 2.9 كيلو واط*2

محرك دوار 11 كيلو وات



2.2 توجد بكرات توجيه للدخول (بكرات لأعلى ولأسفل) في الطابق السفلي للمعدات. توجد بكرات توجيه (بكرات لأعلى ولأسفل) أمام الشفرة وهناك بكرة داعمة خلف المشابك.





2.3 هناك فرشاة فولاذية للشفرة، والتي يمكن تثبيتها أو خلعها لتنظيف رقائق الحديد للشفرة.



2.4 تعتمد قضبان التوجيه مادة GCR15، وهناك نوعان من المخازن المؤقتة الآمنة.



2.5 هيكل القيادة المشبك (الهيدروليكي):



2.6.1 اعتماد 3 مجموعات من المشابك (هيدروليكية)، وأسلوب التبريد للمحطة الهيدروليكية هو تبريد الماء أو تبريد الهواء.



2.6.2 مع المعدات، سنقدم مجموعة واحدة من المشابك. الجزء المدخل من المشابك هو على شكل مخروطي، وهو مصمم لتجنب خدش الأنابيب.

2.6.3 هناك إشارة وحجم على المشابك.

2.6.4 يتم إخماد أسطح المشابك.

2.6.5 توجد دائرة دش تبريد لتنظيف الرقائق الموجودة على الشفرة والمشابك.



2.7 تتم عملية القطع على 5 مراحل، وسرعة القطع وسرعة التغذية قابلة للتغيير.

2.8 جميع دوائر الجهاز تلبي المتطلبات التالية.

هناك مساحة كافية في سلسلة الخزان.

هناك شرائط عزل في سلسلة الخزان لفصل أنابيب الزيت وأنابيب المياه والأسلاك من بعضها البعض.



2.9 يرجى الاطلاع على الرسم المرفق لبطولة المرساة. سنقدم مجموعة من مسامير المرساة مع المعدات.



3.NC البارد المنشار متطلبات التحكم الكهربائي.



3.1 نظام التحكم الكهربائي



3.1.1 HMI عبارة عن شاشة لمس ملونة بلون البروفيس 10.



3.1.2 العربة القيادة والتناوب وتغذية الشفرة وقطع الشفرة جميعها تتبنى محركات Siemens المؤازرة والسائقين.

3.1.3 وحدة تحكم الحركة هي سلسلة M3.



3.1.4 تشفير قطعة واحدة (سويسرا إلكو)



3.1.5 تقترب مفاتيح مجموعة واحدة (3 أجهزة كمبيوتر)



3.2 خزانة التحكم مجموعة واحدة وتحكم وحدة التحكم مجموعة واحدة.



3.3 هناك ضوء إنذار على وحدة التحكم التي تظهر إنذار المتاعب.



3.4 يتم توفير زر إيقاف الطوارئ. (هناك حاجة إلى سنغال جاهز إلى وحدة التحكم وتُظهر شاشة اللمس إشارات touble.)



3.5 تعرض شاشة اللمس الكريستال المعلمات الجارية للمشاهدة ويمكن حفظ 16 مجموعة من معلمات قطع في وحدة التحكم.



3.6 متطلبات التحكم للمعدات المترابطة. (هناك عناصر تحكم تتدفق على وحدة التحكم.)



3.6.1 وفقًا لإشارات المنتج المعيبة من اكتشاف عيب التوربينات لتأكيد اتجاه المنتج المعيب وتأكيد وظيفة اختيار المنتج المعتمدة أو المعيبة للمنتج.

3.6.2 ندرك التعشيق مع جزء التحجيم. (توقف الطوارئ ، إشارات المنشار جاهزة)



3.6.3 يوجد زر منتج معيب على وحدة التحكم في وحدة التحكم وأي حال تمود المنشار ، اضغط على الزر ، ثم سيتعامل المنتج الذي يفصل بين بكرات المنتج باعتباره معيبًا.



9. طاولة الجريان ، الناقل



- يبلغ طول الطول الإجمالي لجدول الجريان تقريبًا. 25 مترًا وملعب لفة 600 مم.

- قيادة محرك التيار المتردد (3EA) مع السلسلة والتحكم في السرعة بواسطة العاكس.

- سيتم فرز الأنابيب الجيدة والأنبوب السيئ.

- التفتيش Skid 4rows × الطول 2M + الجيب 4ROWS X العرض 1.2M

- أنابيب سيئة جيب 6ROWS X عرض 1.5M

- مجهزة أسلاق الهواء. على سدادة النهاية.

- سيتم طرد الأنبوب الجيد بعد الاستشعار تلقائيًا.

سيتم طرد الأنبوب السيئ من قبل المشغل. (أنبوب مستدير)

- الأنبوب الجيد الذي تم نقله على ناقل الأسطوانة وركله (أنبوب الشكل):

قم بتثبيت خط التقويم الجانبي.

- نظام تهب الهواء للجانب الخارجي للمنتج.

: electrovalve ON/OFF تلقائيًا

: فوهة نوع الحلقة لتوافق الأحجام بأكملها

10. آلة الاستقامة (الخيار)



1. تصحيح الأنابيب: الحد الأقصى لقياس العائد <355MPa

القطر: φ76 -φ203mm

2. لفة مسافة أسطوانة تصحيح: 650 مم قطر الحلق: 250 مم الطول: 380 مم

زاوية الدوران: 37.183-43.426 درجة

3. سرعة التصحيح: 20-60 م/دقيقة

4. نموذج المحرك: الطاقة: 55kw × 2 مجموعة السرعة: 1470 دورة في الدقيقة

5. نموذج المخفض: نسبة السرعة Zly80 × 2: 14

6. نطاق رفع الأسطوانة العلوية: 250 ملم

7. نطاق رفع البكرات المتوسطة والسفلية: ± 50 مم

8. يتم ضبط رفع أسطوانة الاستقامة العلوية بواسطة جهاز مربع تروس الدودة ، ويتم ضبط رفع الأسطوانة المتوسطة السفلية بواسطة جهاز صندوق التروس الدودة.

9. الحزم العلوية والسفلية هي من نوع دعم أربعة أهم.

10. الجهاز المقطوع بحزام الأسطوانة العليا.

11. عمود محرك المفصل العالمي هو 160 نوع.

12. تشمل المعدات مجموعة من مربع تشغيل التحكم الكهربائي.

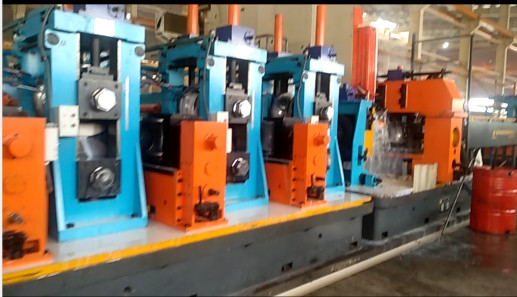

طاحونة أنبوب ERW نموذج آخر



نموذج	نطاق القطر	سمك الأنابيب	سرعة صب (م/دقيقة)	طاقة المحرك (KW)	ميكانيكي منطقة (م)
HG20	8-20MM	0.3-1mm	30-120	55	7 × 50
HG32	12-32mm	0.3-2.0mm	30-120	75	7 × 50
HG50	16-50 مم	0.8-2.5mm	30-110	110	7 × 60
HG60	20-60mm	0.8-3mm	30-100	132	7 × 65
HG76	12-76mm	1-3mm	30-100	320	8 × 80
HG89	32-89mm	1-4mm	30-80	350	8 × 80
HG114	45-114mm	1.5-5.0mm	30-60	400	10 × 100
HG165	60-165mm	3-7 مللي متر	30-50	600	10×110
HG219	114-219 ملم	4-8 مللي متر	20-40	800	12×150
HG273	114-273 ملم	4-10 مللي متر	15-30	1000	18×160
HG325	165-325 ملم	4-12 مللي متر	10-30	1200	18×180
HG426	165-426 مللي متر	4-16 مللي متر	8-25	1400	18×180
HG508	219-508 ملم	4-20 مللي متر	8-20	2000	21×180
