| اسم المنتج: | مطحنة الأنابيب الملحومة ذات التردد العالي Hg50*2.5 مطحنة الأنابيب الملحومة ذات التردد العالي تعتمد ت | سمك اللفة: | 0.5-2.5 ملم |
|---|---|---|---|
| عرض الملف: | 12.7-50 ملم | القطر الداخلي: | φ508 φ610mm |
| القطر الخارجي: | φ1300～φ1760mm | السرعة: | 80 م / دقيقة كحد أقصى |
| الضمان: | سنة واحدة | المواد: | منخفض الكربون HRC |
| الكلمات الرئيسية: | مطحنة الأنابيب الملحومة عالية التردد | ||
| إبراز: | طاحونة أنابيب لحامية 50mm hf,2طاحونة أنابيب لحامية 5mm hf,طاحونة أنابيب لحامية,2.5mm hf welded tube mill,Roll Pass hf welded tube mill |
||

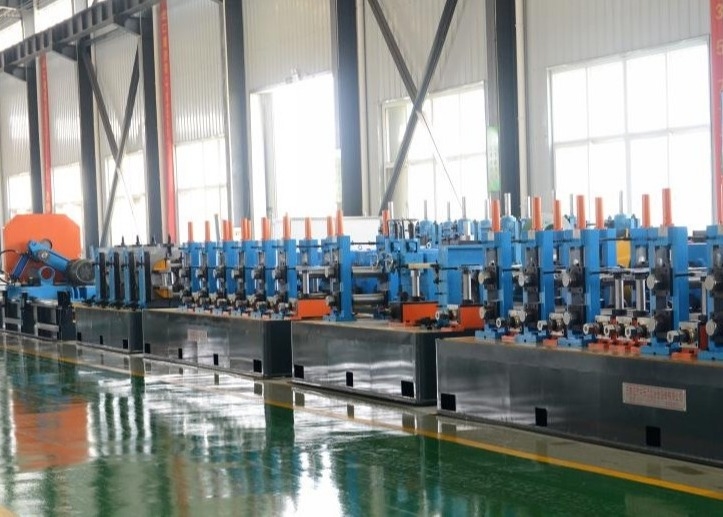

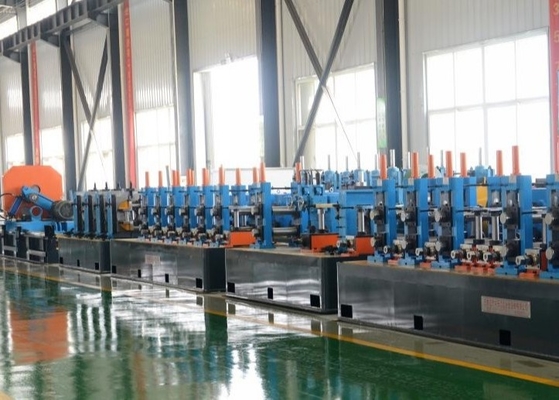

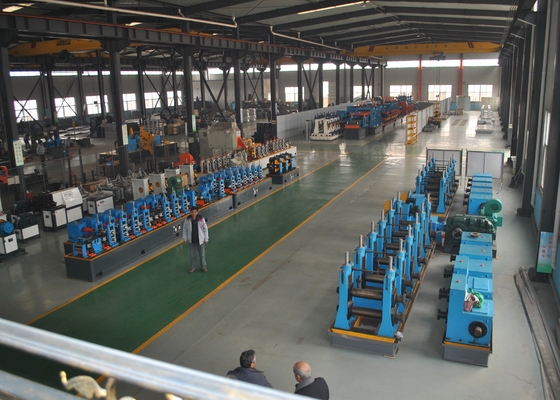

خط إنتاج أنابيب HG 50 عالية التردد
1. مقدمة عامة للآلة
|
وهي مصممة لإنتاج أنابيب الصلب المصفحة، وتشمل الأنابيب المستديرة والأنابيب المربعة والأنابيب المشوهة. اعتمادا على تصميم مرور لفة ، يمكن لخط الإنتاج تصنيع أنابيب الصلب المطاوئة مع معالجة عالية الجودة وتجميع دقة عالية. |
|
أنابيب مستديرة:φ12.7-50ملم سمك:0.5-2.5ملم |
الثانيالمعلمات الرئيسية والمواصفات:
| (1)المواد المواصفات: | |
| المعيار | SPHC،SPHT-2،SS 400،SS440،SS490 |
| المواد | الصلب المنخفض الكربون والصلب المنخفض السبائك للبناء |
| الخصائص الميكانيكية | σb≤520Mpa،σs≤365MPa |
| عرض الشريط | 39-160 ملم |
| سمك الشريط: | 0.5-2.5ملم |
| القطر الداخلي للملفات | Φ508mm |
| القطر الخارجي للملفات | Φ1300 φ1760mm |
| وزن الملف | ≤5T |
| (2)مواصفات الأنابيب | |
| قطر الأنابيب |
أنابيب مستديرة:φ12.7-50ملم سمك:0.5-2.5ملم |
| الطول | 6م |
| دقة قطع الأنابيب | 0-6ملم |
| سرعة التشكيل | ماكس 80m/min (ماكس الحجم والسمك لا يمكن أن تصل إلى السرعة القصوى) |
| (3) يجب على المشتري أن يزود نفسه | |
| متجر العمل | 60x6m، H>5m ((الرافعة إلى الأرض) |
| القوة | حوالي 450 كيلوواط 380 فولت / 50 هرتز / 3 مراحل |
| المياه التبريد الدورة ((نظام كامل) |
التدفق:20T/h30 T/h حجم المسبح:30m3 |
|
الهواء المضغوط (النظام بأكمله) |
التدفق:5m3/min الضغط: 5-7kg/cm2 |
| كابل | كل الكابلات خارج آلتي ستشتريها بعد إصلاحها |
الثالثكل ميكانيكي معايير ومواصفات:
(1) مكشوف
|
مضاعفةأجهزة التوسع والحافز
|
1.مزدوجأجهزة التوسع والحافز 2يحتوي على جزأين رئيسيين: الجسم الرئيسي وقاعدة ثابتة. 3مجهزة بنظام هوائي لتلبية احتياجات توسيع وتقليص وفرامل القضبان. 4يتكون القضيب من أربعة روابط بار التي يمكن أن تتحرك شعاعيا في نفس الوقت. 5يتم تثبيت الروابط ذات الأربعة قضبان في مجموعتين على عمودين على التوالي. يتم تشغيلها بواسطة أسطوانة الهواء ، وتتوسع وتقلص شعاعيا. |
|||||||||||||||
|
الوظيفة:
يستخدم للقطع بالتوازي ذيل شريط الصلب، الذي دخل للتو في المكدس، ورأس الشريط الخروج من uncoiler، ثم لحامهم معا.
الهيكل:
القص الهيدروليكي واللحام اليدوي عرض الصلب الشريط: 39mm-160mm سمك الصلب الشريط: 0.5-2.5mm طريقة التركيز: يدوي
(3) جهاز تجميع دوامة
|
|
||||||||||||||||||||||||
|
||||||||||||||||||||||||
|
||||||||||||||||||||||||
(4) آلة التشكيل والحجم
| صناعة الصناعة تتبنى مبدأ تشكيل نوع الدوار والحامد التحفيزي عالي التردد.يتم تغذية الشريط في آلة تشكيل من قبل جهاز التغذية في الطاحونة ودورة واصطدام الدوار تشكيل الشريط في الشكل المطلوببسبب الجلد والتأثير المرتبط به، يتم تركيز التيار عالي التردد على مفصل اللحام الذي يتم تسخينه بسرعة ويصل إلى درجة حرارة اللحام.يتم لحام خيط الأنابيب تحت ضغط أدوات الضغطيمكن الحصول على الأنابيب المطاطية النهائية مع الحجم المطلوب بعد التبريد والحجم والتصويب الأولي. | ||||||||||||||||||||||
|
(5) المنشار البارد
|
المنشار البارد يستخدم لقطع بدقة جميع أنواع أنابيب الإطار تلقائيًا.هذه الوحدة لديها ميزة قياس دقيقة جيدة، والآلات نقل أفضل ميزة، لذلك القدرة بسرعة ودقة المعالجة،بدون بور هي ميزة هذه الوحدة. |
|
| حجم أنبوب مربع | φ12.7-50ملم |
| المواد | (كيو235) |
| السرعة | ماكس. 80m/min |
| طول القطع | 7م |
| الدقة | ± 3 ملم |
| محرك القيادة | محرك خدمة 15 كيلوواط (ياسكاوا اليابان) |
| محرك التغذية | 4محرك خدمة بقوة 4 كيلوواط (ياسكاوا اليابان) |
| محرك قطع | محرك تردد متغير بقوة 11 كيلوواط |
(6) طاولة متناثرة
|
|
1.الأنابيب المنتهية تمر على طول طاولة التدحرج ويتم نقلها تلقائيًا إلى المقعد. ثم تقوم آلة التعبئة البسيطة بتعبئة الأنابيب على شكل هكساجون.
2تتضمن آلة التعبئة البسيطة حاوية ومعدات محاذاة تعمل بالهواء.
3محرك مقعد التدحرج: 3 كيلوواط 4أنبوب ذو حمولة هبوطية في اتجاهين 5مع محول تردد لتحكم سرعة التشغيل |
(7) عجلة
نوع البرد من الماء إلى الماء
(8) 200 كيلوواط لحام عالية التردد
